焊缝抗剪强度计算

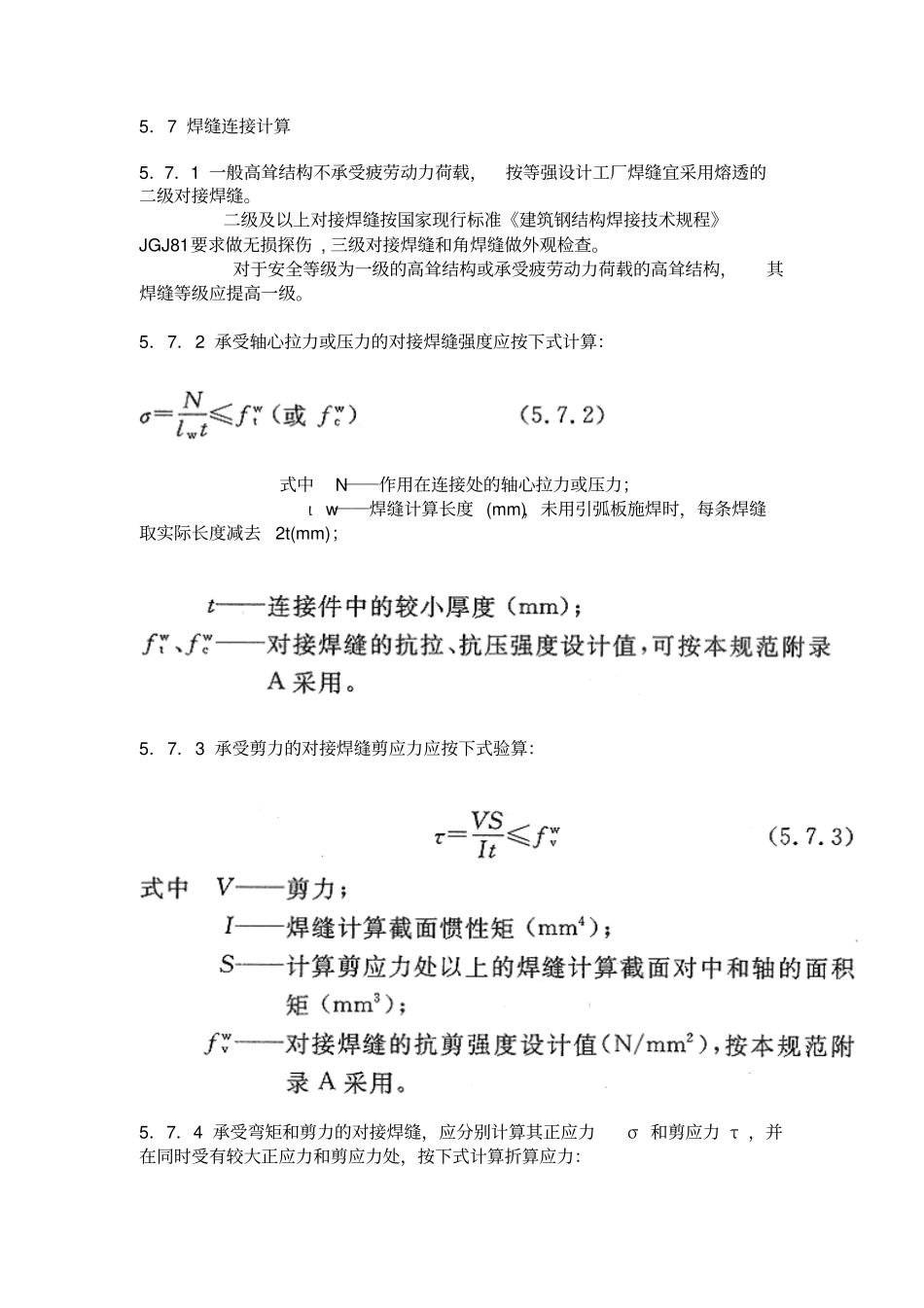

焊缝抗剪强度计算_第1页
1/11

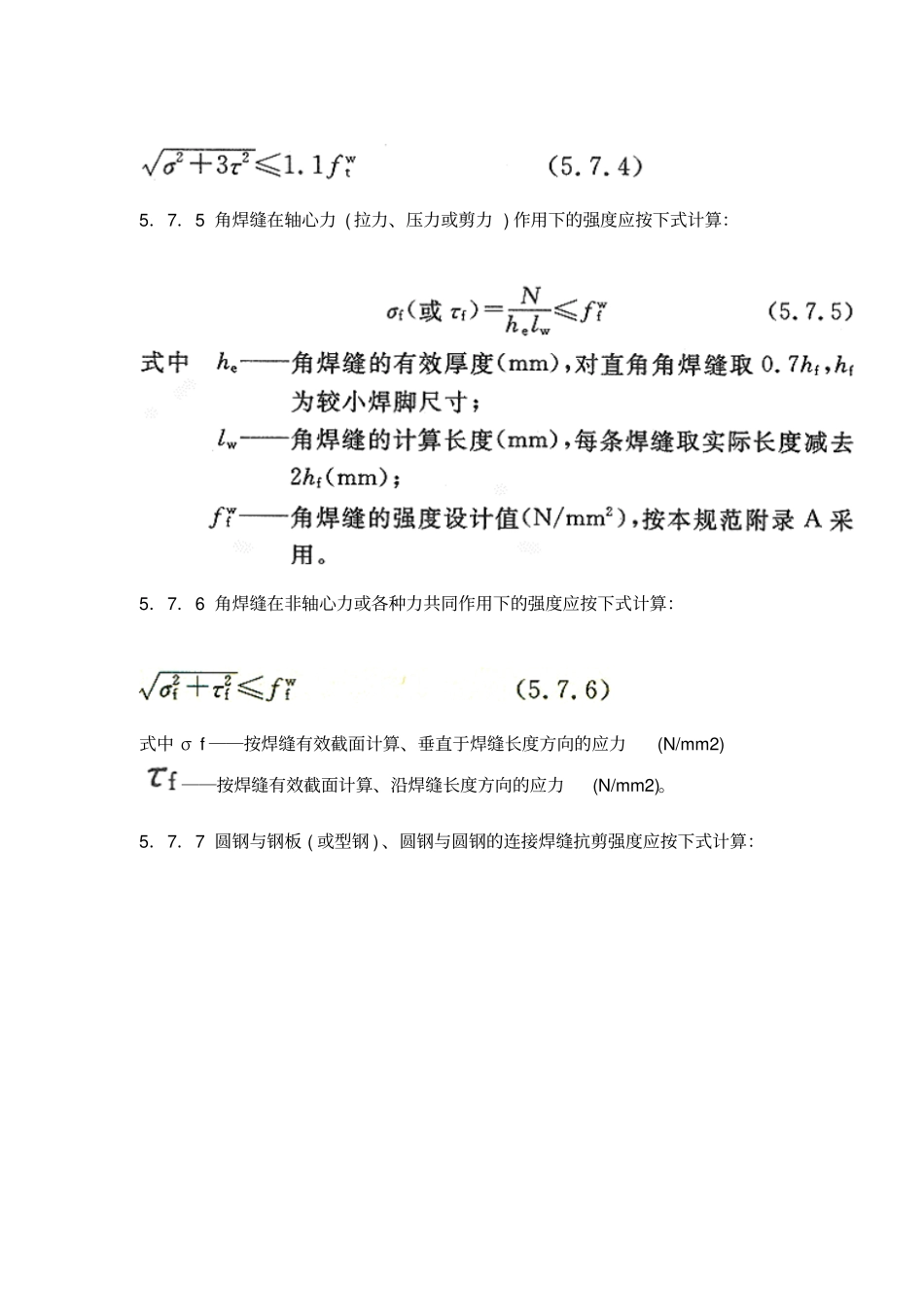

焊缝抗剪强度计算_第2页
2/11

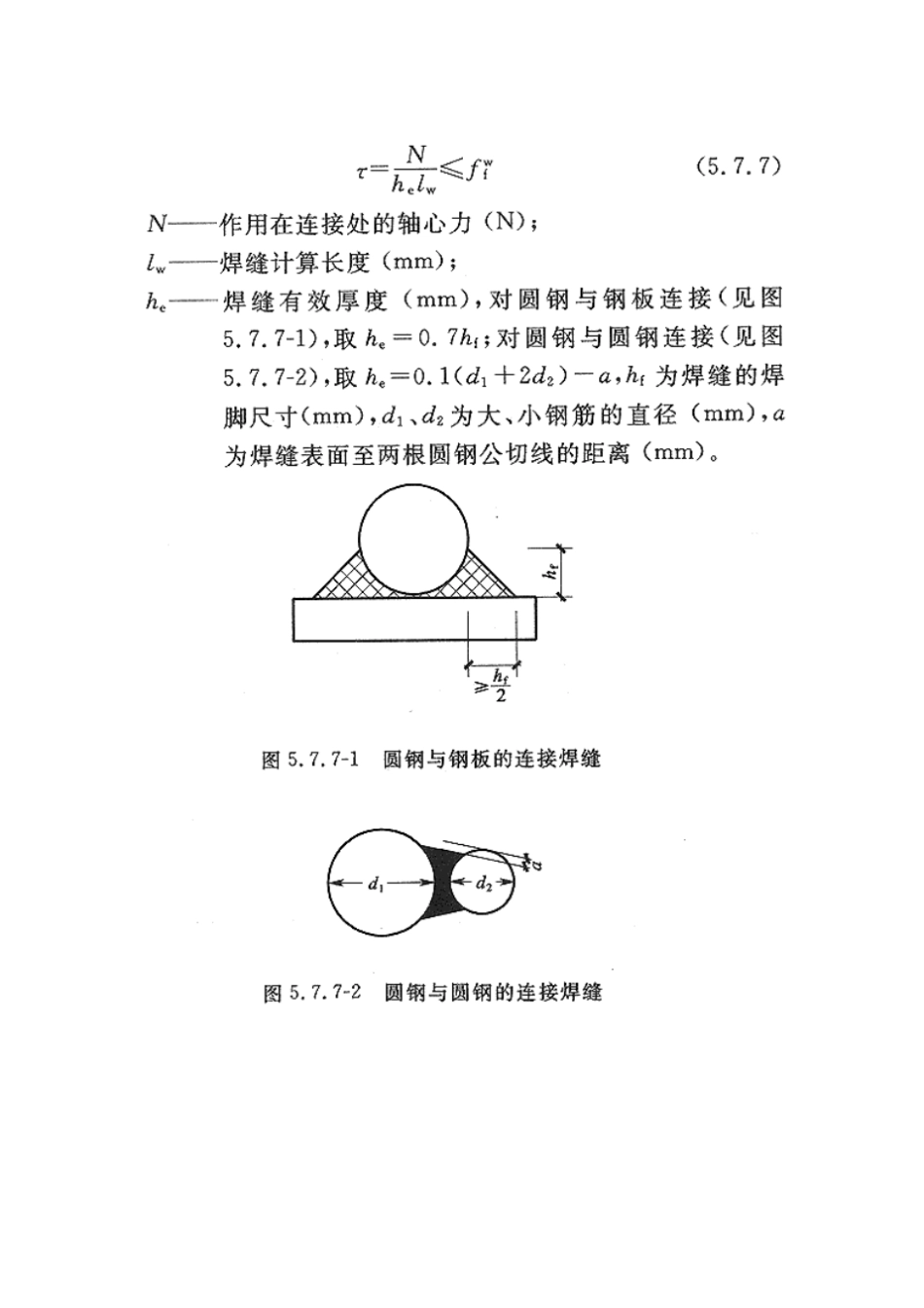

焊缝抗剪强度计算_第3页
3/11
5.7 焊缝连接计算5.7.1 一般高耸结构不承受疲劳动力荷载,按等强设计工厂焊缝宜采用熔透的二级对接焊缝。二级及以上对接焊缝按国家现行标准《建筑钢结构焊接技术规程》JGJ81要求做无损探伤 , 三级对接焊缝和角焊缝做外观检查。对于安全等级为一级的高耸结构或承受疲劳动力荷载的高耸结构,其焊缝等级应提高一级。5.7.2 承受轴心拉力或压力的对接焊缝强度应按下式计算:式中N――作用在连接处的轴心拉力或压力;ι w――焊缝计算长度 (mm),未用引弧板施焊时,每条焊缝取实际长度减去2t(mm);5.7.3 承受剪力的对接焊缝剪应力应按下式验算:5.7.4 承受弯矩和剪力的对接焊缝,应分别计算其正应力σ 和剪应力 τ ,并在同时受有较大正应力和剪应力处,按下式计算折算应力:5.7.5 角焊缝在轴心力 ( 拉力、压力或剪力 ) 作用下的强度应按下式计算:5.7.6 角焊缝在非轴心力或各种力共同作用下的强度应按下式计算:式中 σ f ――按焊缝有效截面计算、垂直于焊缝长度方向的应力(N/mm2) ――按焊缝有效截面计算、沿焊缝长度方向的应力(N/mm2)。5.7.7 圆钢与钢板 ( 或型钢 ) 、圆钢与圆钢的连接焊缝抗剪强度应按下式计算:5.8 螺栓连接计算5.9 法兰盘连接计算
