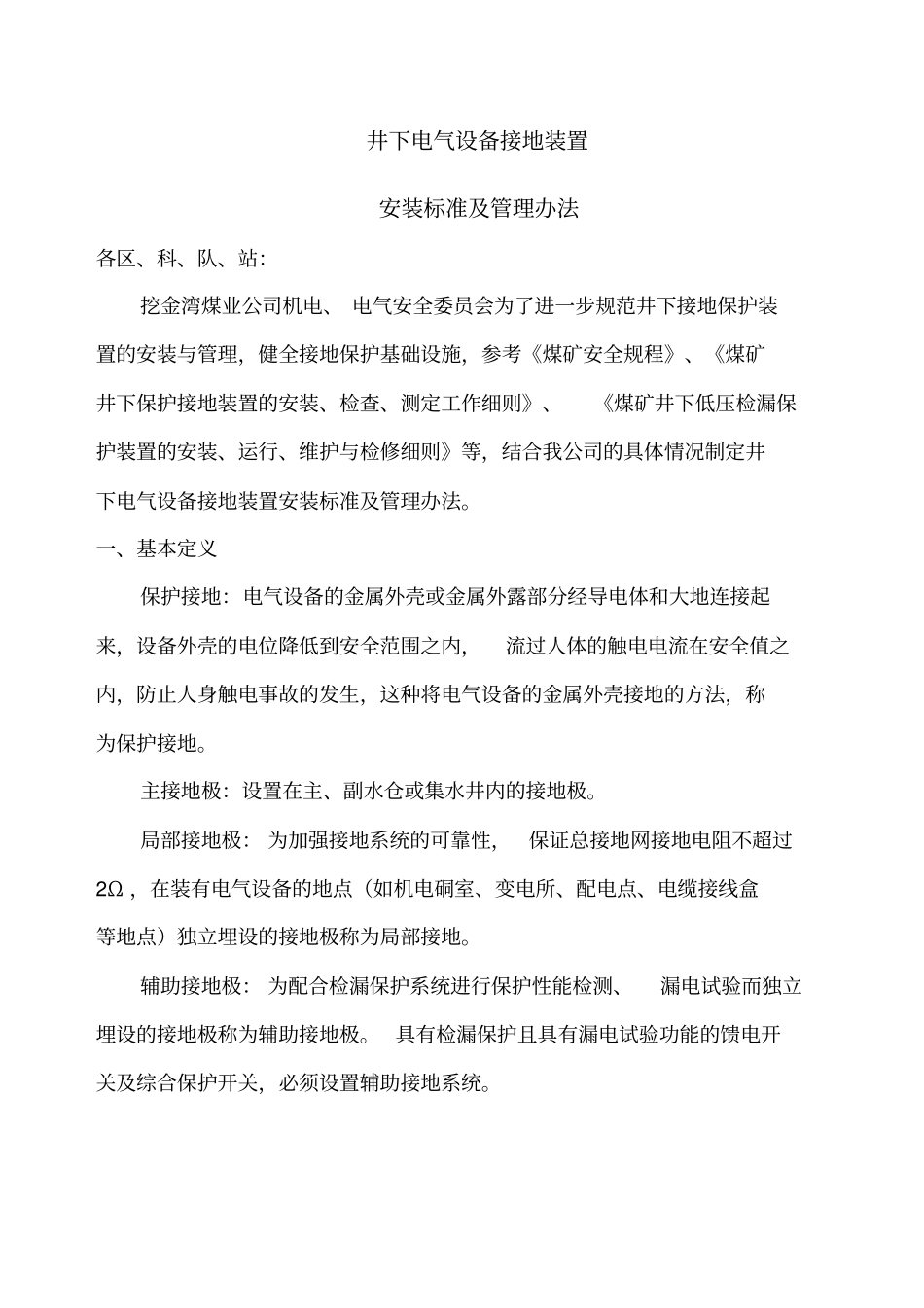

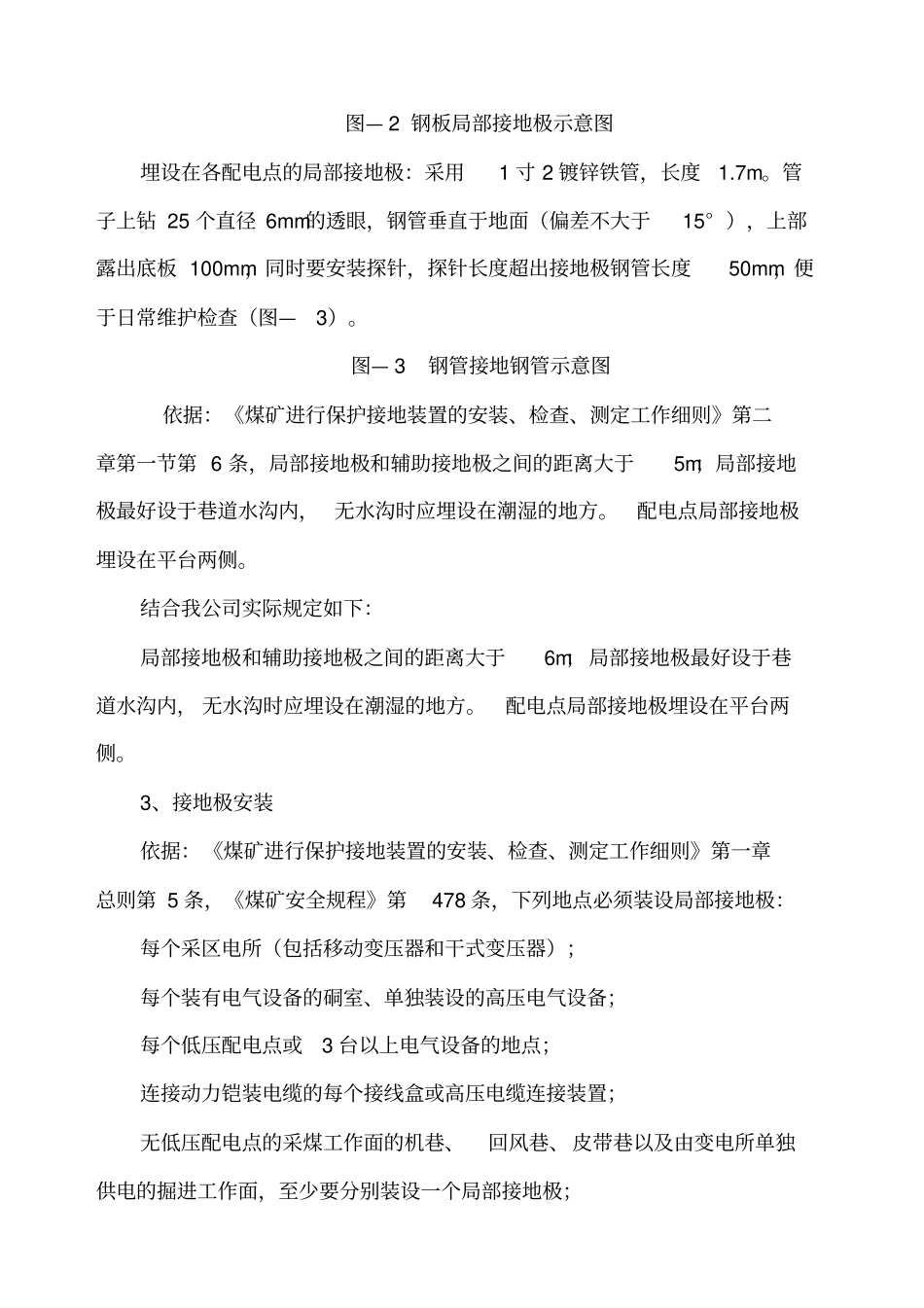

井下电气设备接地装置安装标准及管理办法各区、科、队、站：挖金湾煤业公司机电、 电气安全委员会为了进一步规范井下接地保护装置的安装与管理，健全接地保护基础设施，参考《煤矿安全规程》、《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》等，结合我公司的具体情况制定井下电气设备接地装置安装标准及管理办法。一、基本定义保护接地：电气设备的金属外壳或金属外露部分经导电体和大地连接起来，设备外壳的电位降低到安全范围之内，流过人体的触电电流在安全值之内，防止人身触电事故的发生，这种将电气设备的金属外壳接地的方法，称为保护接地。主接地极：设置在主、副水仓或集水井内的接地极。局部接地极： 为加强接地系统的可靠性，保证总接地网接地电阻不超过2Ω ，在装有电气设备的地点（如机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设的接地极称为局部接地。辅助接地极： 为配合检漏保护系统进行保护性能检测、漏电试验而独立埋设的接地极称为辅助接地极。 具有检漏保护且具有漏电试验功能的馈电开关及综合保护开关，必须设置辅助接地系统。总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（包括电缆）的接地部分和各主接地极、局部接地极均相连接而形成的接地网络。二、接地极安装标准1、主接地极： 依据：《煤矿进行保护接地装置的安装、检查、测定工作细则》第二章第一节第17、18 条规定主、副水仓的主接地极和分区的主接地极，均采用面积不小于0.75m2、厚度不小于 5mm的钢板。井下主、副水仓的安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置。结合我公司实际规定如下：井下主、副水仓的主接地极和分区的主接地极，采用面积0.8m2、厚度5mm的钢板。井下主、副水仓的安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应有便于取出主接地极进行检查的牵引装置（图— 1）。图— 1 主接地极的构造及安装示意图2、局部接地极： 依据：《煤矿进行保护接地装置的安装、检查、测定工作细则》第二章第一节第19、20 条：埋设在巷道水沟或潮湿地方的局部接地极，采用面积不小于0.6m2、厚度不小于 3mm的钢板。埋设在其它地点的局部接地极：采用镀锌铁管。管路直径不小于35mm，长度 1.5m。管子上至少要钻 20 个直径不小于...
