煤矿井下电气整定计算说明

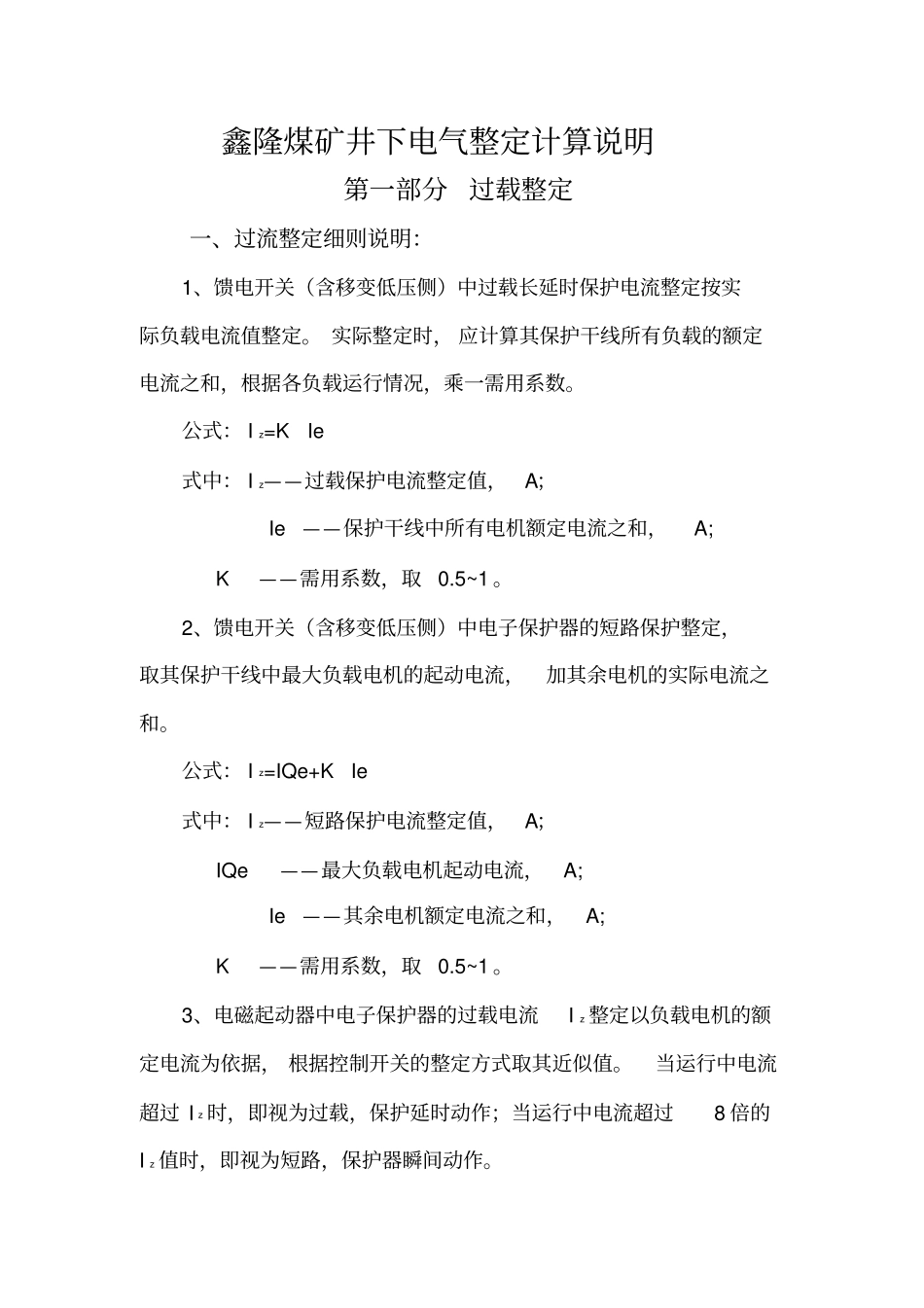

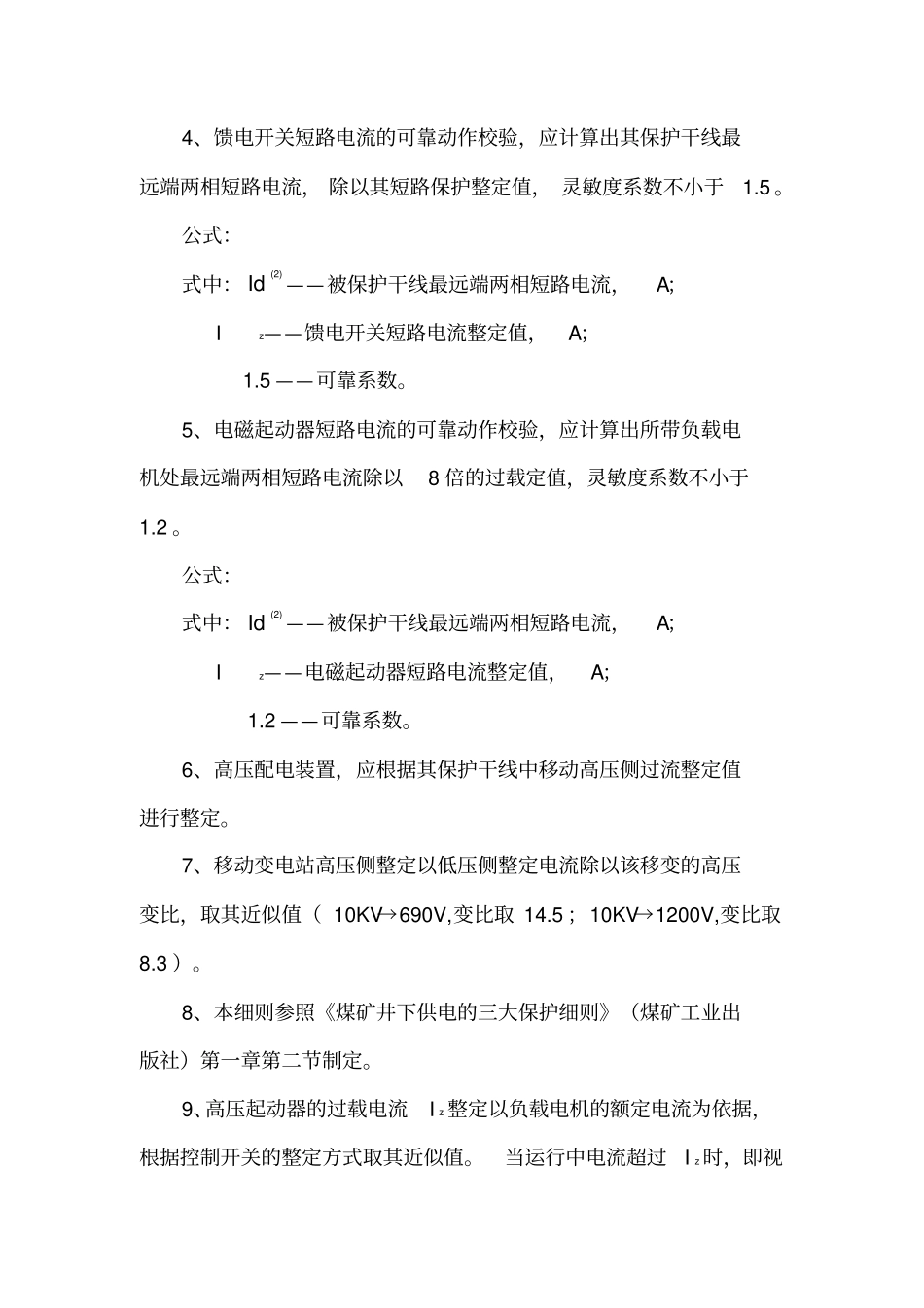

鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明：1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。 实际整定时， 应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。公式： I z=KIe 式中： I z——过载保护电流整定值，A；Ie ——保护干线中所有电机额定电流之和，A; K——需用系数，取0.5~1 。2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。公式： I z=IQe+KIe 式中： I z——短路保护电流整定值，A； IQe——最大负载电机起动电流，A; Ie ——其余电机额定电流之和，A; K——需用系数，取0.5~1 。3、电磁起动器中电子保护器的过载电流I z 整定以负载电机的额定电流为依据， 根据控制开关的整定方式取其近似值。当运行中电流超过 I z 时，即视为过载，保护延时动作；当运行中电流超过8 倍的I z 值时，即视为短路，保护器瞬间动作。4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流， 除以其短路保护整定值， 灵敏度系数不小于1.5 。公式：式中： Id(2) ——被保护干线最远端两相短路电流，A； Iz——馈电开关短路电流整定值，A；1.5 ——可靠系数。5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8 倍的过载定值，灵敏度系数不小于1.2 。公式：式中： Id(2) ——被保护干线最远端两相短路电流，A； Iz——电磁起动器短路电流整定值，A；1.2 ——可靠系数。6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（ 10KV→690V,变比取 14.5 ；10KV→1200V,变比取8.3 ）。8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。9、高压起动器的过载电流I z 整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过I z时，即视为过载，保护延时动作； 短路电流根据控制开关的起动方式不同计算（变频起动器为 1-2 倍 I z，取 2 倍；软起动为 3-4 倍 I z，取 4 倍；直起取 6 倍 I z），当运行中电流超过 6 倍的 I z值时，即视为短路，保护器瞬间动作。公式： I/zz=P／（Ue×√3×cosφ ×η ）I/zz...
