煤矿井下设备负荷计算VIP专享

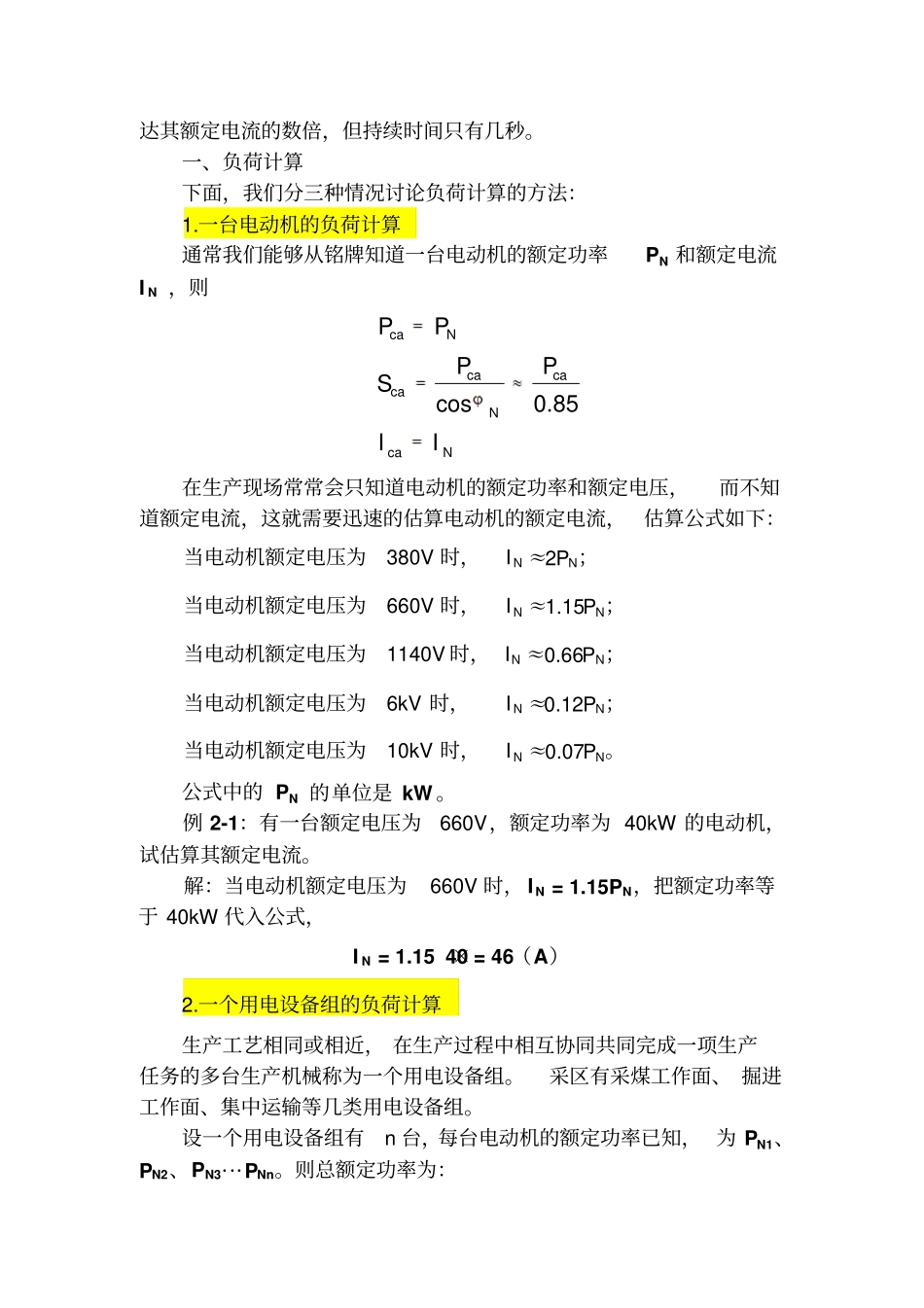

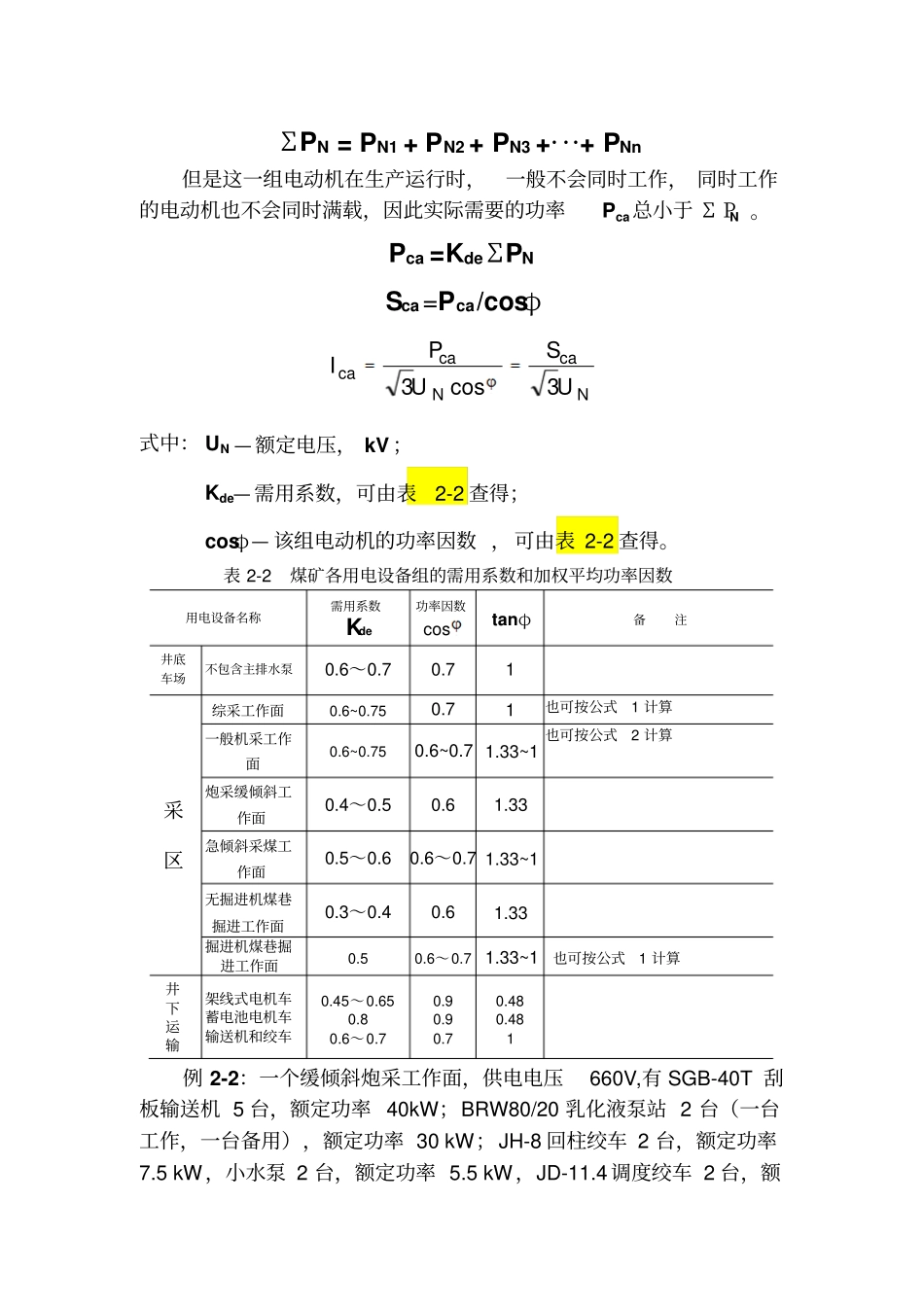

负荷计算主讲：唐万良当我们为一台或一组电动机选配开关、变压器和电缆时， 首先要知道这一台或一组电动机的功率和电流，计算一台、 一组或多组电动机的功率和电流叫做负荷计算。负荷计算是正确选择开关、变压器、选择电缆截面的基础。采煤机刮板输送机转载机乳化液泵喷雾泵乳化液泵综采工作面皮带输送机其他小型设备1140V 660(1140)V 1 号移动变电站2 号移动变电站来自采区变电所6(10)kV 负荷计算要计算的参数有三个：（1）有功计算功率，用Pca表示；它是负荷在运行时持续30 分钟的最大平均有功功率，又称为P30；单位是千瓦 （kW）。是后续参数计算的基础，也用于线路导线截面的计算。（2）无功计算功率，用Qca表示；它是负荷在运行时持续30 分钟的最大平均无功功率，又称为Q30；单位是千乏 （kvar）。用于功率因数补偿计算。（3）视在计算功率，用Sca表示；它是负荷在运行时持续30 分钟的最大视在功率，单位是千伏安（kVA），用于选择变压器容量。（4）最大长时工作电流，用I ca表示，它是一台或一组电动机在实际运行时持续 30 分钟的最大平均电流， 又称为 I 30；单位是安（A），用于选择开关和电缆截面。这里的长时功率、 长时电流是指持续30min 的平均功率和平均电流。与长时功率、 长时电流相对的是瞬时功率、 瞬时电流。 瞬时功率、瞬时电流有时会远大于长时功率、长时电流，但持续时间往往很短，不能作为选择电气设备的依据。 例如电动机起动时的瞬时最大电流可达其额定电流的数倍，但持续时间只有几秒。一、负荷计算下面，我们分三种情况讨论负荷计算的方法：1.一台电动机的负荷计算通常我们能够从铭牌知道一台电动机的额定功率PN 和额定电流I N ，则cos0.85caNcacacaNcaNPPPPSII在生产现场常常会只知道电动机的额定功率和额定电压，而不知道额定电流，这就需要迅速的估算电动机的额定电流，估算公式如下：当电动机额定电压为380V 时，I N ≈ 2PN；当电动机额定电压为660V 时，I N ≈ 1.15PN；当电动机额定电压为1140V 时， IN ≈ 0.66PN；当电动机额定电压为6kV 时，I N ≈ 0.12PN；当电动机额定电压为10kV 时，I N ≈ 0.07PN。公式中的 PN 的单位是 kW 。例 2-1：有一台额定电压为660V，额定功率为 40kW 的电动机，试估算其额定电流。解：当电动机额定电压为660V 时， I N = 1.15PN，把额定功率等于 40kW 代入公式，I N = 1.15×40 = 46（A）2.一个用电设备组的负荷...
