冲击试验台性能指标及技术原理模板

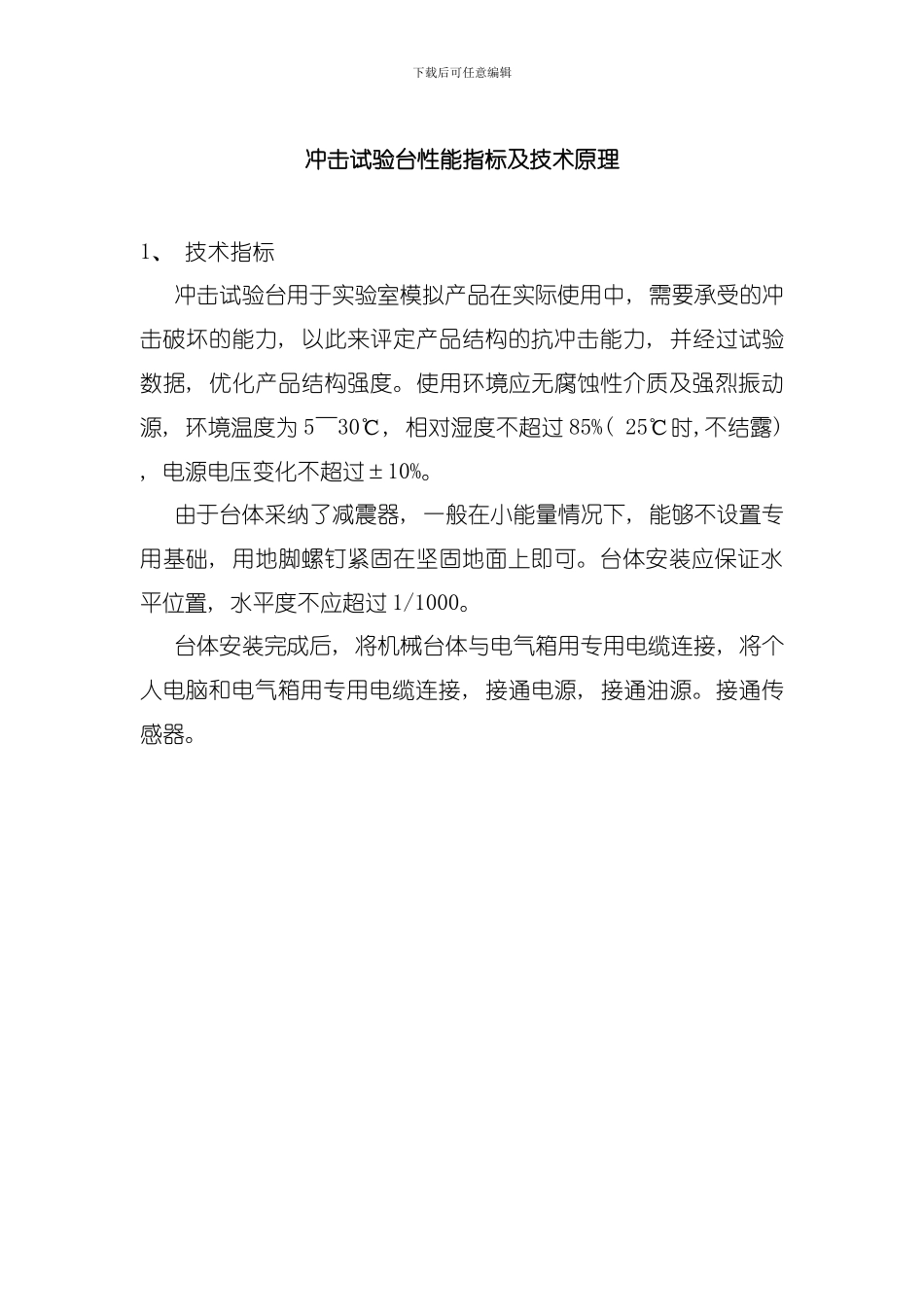

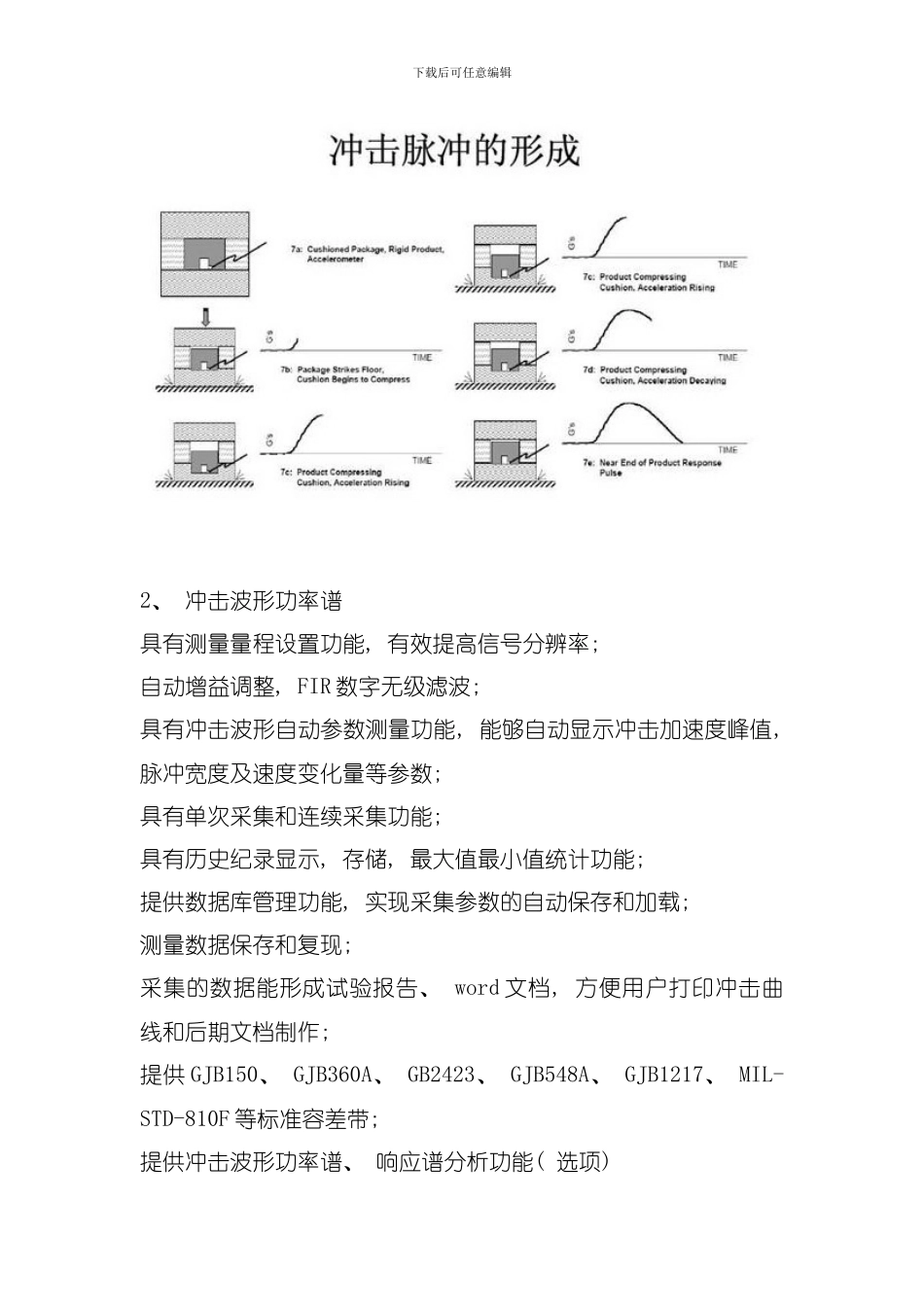

下载后可任意编辑冲击试验台性能指标及技术原理1、 技术指标 冲击试验台用于实验室模拟产品在实际使用中, 需要承受的冲击破坏的能力, 以此来评定产品结构的抗冲击能力, 并经过试验数据, 优化产品结构强度。使用环境应无腐蚀性介质及强烈振动源, 环境温度为 5～30℃, 相对湿度不超过 85%( 25℃时,不结露) , 电源电压变化不超过±10%。 由于台体采纳了减震器, 一般在小能量情况下, 能够不设置专用基础, 用地脚螺钉紧固在坚固地面上即可。台体安装应保证水平位置, 水平度不应超过 1/1000。 台体安装完成后, 将机械台体与电气箱用专用电缆连接, 将个人电脑和电气箱用专用电缆连接, 接通电源, 接通油源。接通传感器。 下载后可任意编辑 2、 冲击波形功率谱 具有测量量程设置功能, 有效提高信号分辨率; 自动增益调整, FIR 数字无级滤波; 具有冲击波形自动参数测量功能, 能够自动显示冲击加速度峰值, 脉冲宽度及速度变化量等参数; 具有单次采集和连续采集功能; 具有历史纪录显示, 存储, 最大值最小值统计功能; 提供数据库管理功能, 实现采集参数的自动保存和加载; 测量数据保存和复现; 采集的数据能形成试验报告、 word 文档, 方便用户打印冲击曲线和后期文档制作; 提供 GJB150、 GJB360A、 GB2423、 GJB548A、 GJB1217、 MIL-STD-810F 等标准容差带; 提供冲击波形功率谱、 响应谱分析功能( 选项) 下载后可任意编辑 3、 脉冲波形发生器 冲击台设计了减震装置, 由底座、 气囊和阻尼器组成, 用于减小冲击时试验台作用在地基上的冲击力。测试件安装在工作台上, 工作台由四根安装在底座上的滑动导轨导向, 能够上下运动。两气缸经过安装在工作台上的支架和工作台连接, 当气缸充气时, 下载后可任意编辑活塞杆伸出, 活塞杆带动工作台提升运动。冲击时, 气缸充气, 工作台提升, 当提升到设定高度时, 气缸快速放气, 工作台自由跌落, 工作台底面撞击波形发生器, 完成一次冲击过程。从以上的冲击过程能够看出, 调节工作台的跌落高度, 能够得到不同的冲击初始速度, 从而可得到不同的冲击过载值; 而改变波形发生器的刚度, 能够得到不同的脉冲宽度值, 两者协调配合, 能够得到满足设计指标要求的各种冲击试验波形。 系统的到位后锁紧和防止二次反弹均由安装在工作台导耳和导向柱之间的 2 个液压刹车机构实现。液压刹车机构采纳增压缸为动力源, 液体压力可达 16MPa, 每个刹车机...
