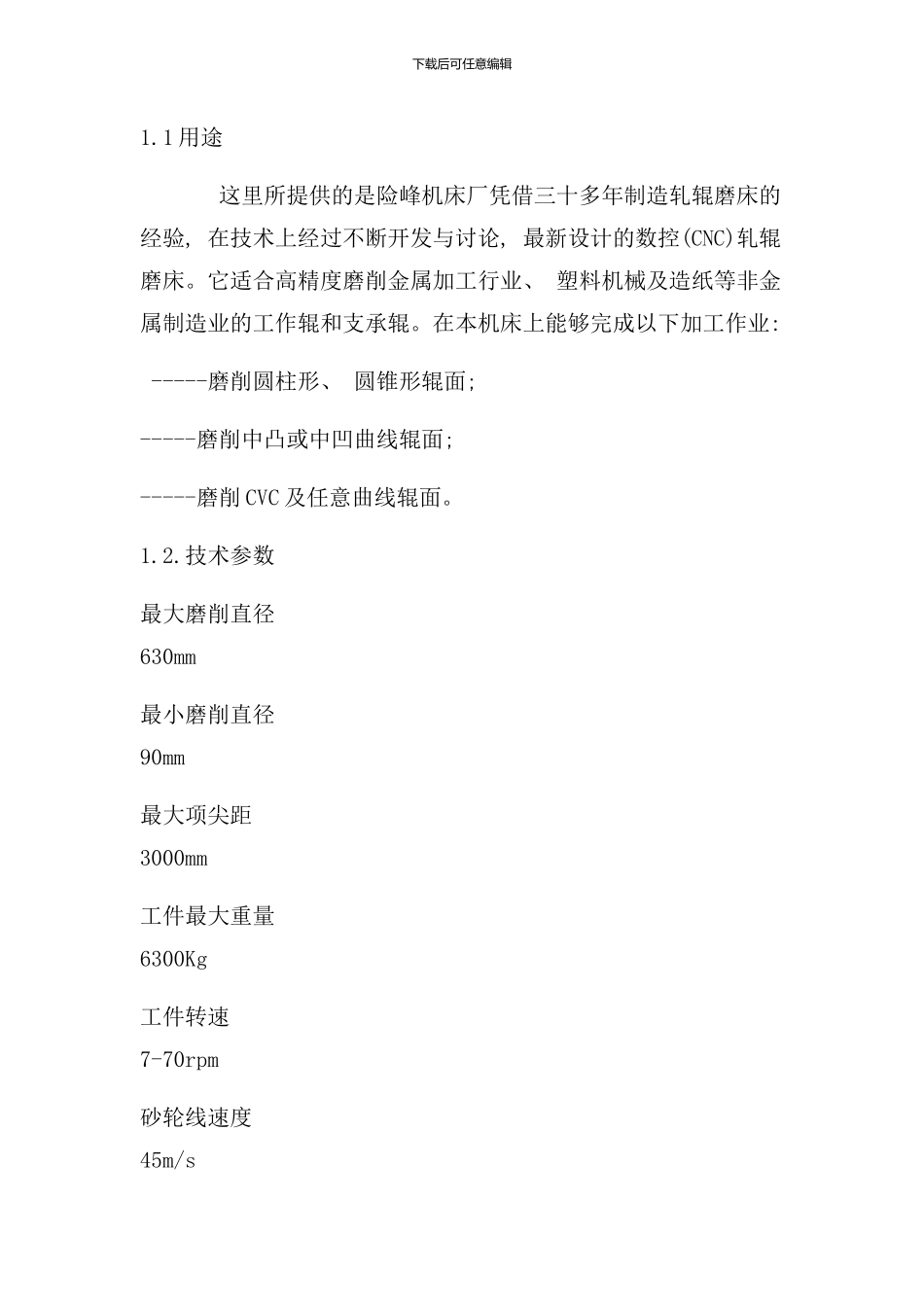

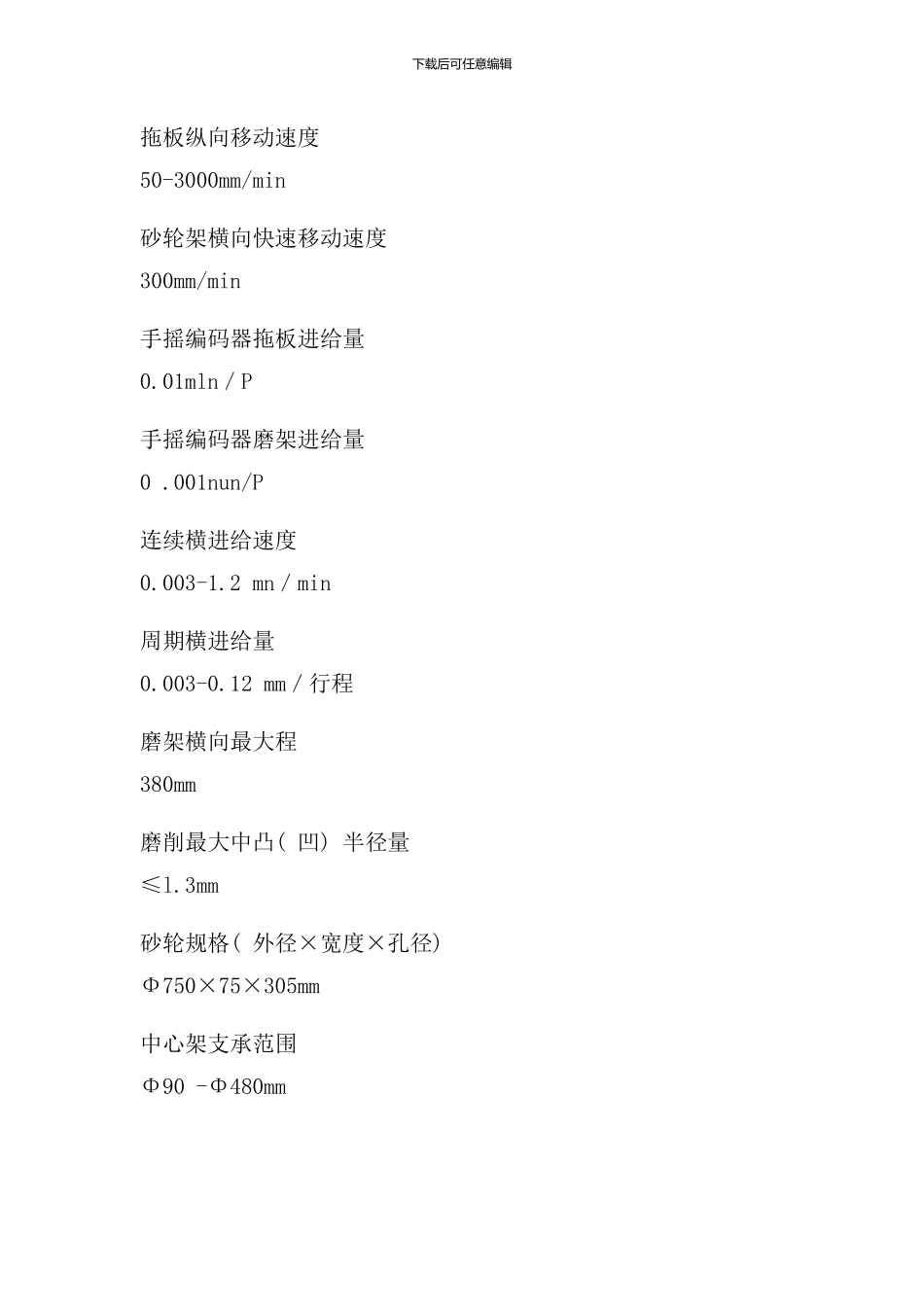

下载后可任意编辑MK8463A×30 型高精度数控轧辊磨床技术说明一、 机床描述和技术参数 机床型号: MK8463A×30 型高精度数控轧辊磨床下载后可任意编辑1.1 用途 这里所提供的是险峰机床厂凭借三十多年制造轧辊磨床的经验, 在技术上经过不断开发与讨论, 最新设计的数控(CNC)轧辊磨床。它适合高精度磨削金属加工行业、 塑料机械及造纸等非金属制造业的工作辊和支承辊。在本机床上能够完成以下加工作业: -----磨削圆柱形、 圆锥形辊面; -----磨削中凸或中凹曲线辊面; -----磨削 CVC 及任意曲线辊面。1.2.技术参数最大磨削直径 630mm最小磨削直径 90mm最大项尖距 3000mm工件最大重量 6300Kg工件转速 7-70rpm砂轮线速度 45m/s下载后可任意编辑拖板纵向移动速度 50-3000mm/min砂轮架横向快速移动速度 300mm/min手摇编码器拖板进给量 0.01mln／P手摇编码器磨架进给量 0 .001nun/P连续横进给速度 0.003-1.2 mn／min周期横进给量 0.003-0.12 mm／行程磨架横向最大程 380mm磨削最大中凸( 凹) 半径量 ≤l.3mm砂轮规格( 外径×宽度×孔径) Φ750×75×305mm中心架支承范围 Φ90 -Φ480mm下载后可任意编辑测量装置测量范围 Φ90 -0 630mm西门子主轴电机( 工件电机) 22Kw西门子主轴电机( 砂轮电机) 30Kw机床外形尺寸( 长×宽×高) 约12900×4300×2400mm机床重量( 约) 4 Kg1.3 精度与标准a 磨削圆柱辊面达到的精度 圆 度 0.0015mm 圆柱度 1000: 0.0015m 表面粗糙度 Ra0.1μm b 磨削中凸或中凹辊面达到的精度( 中高量为 o．1mm 时) 辊形误差 1000: 0.0015mm下载后可任意编辑表面粗糙度 Ra0.2 μm标准: 机床在制造中严格执行等效国际标准的中国国家标准(代号为 JB5568-91),该标准是参照 ISO 和 DIN 制订的中国机械工具行业标准。 上述工作精度是指用中心架磨削、 且轧辊支承颈的精度不低于机床工作精度值。表面粗糙度的提高与砂轮选择、 工件材质与硬度及蘑削工艺有关。磨削后的轧辊表面粗糙度均匀一致, 无肉服可视的”振痕”、 ”螺旋痕”、 ”划痕”等缺陷。1.4 设计特点 采纳工件床身与砂轮床身分离结构, 工件的重量与转动不会影响磨削系统, 精度稳定。两床身均用”V-平”导轨, 与传统的结构形式相比, 我们设计的床身横截面为矩形加三角形的”梯形”结构, 床身刚性更好, 导向精度更高。使用高强度、 低应力铸铁床身, 变形小、 抗磨损性强。 砂轮床身两导轨的中心...
