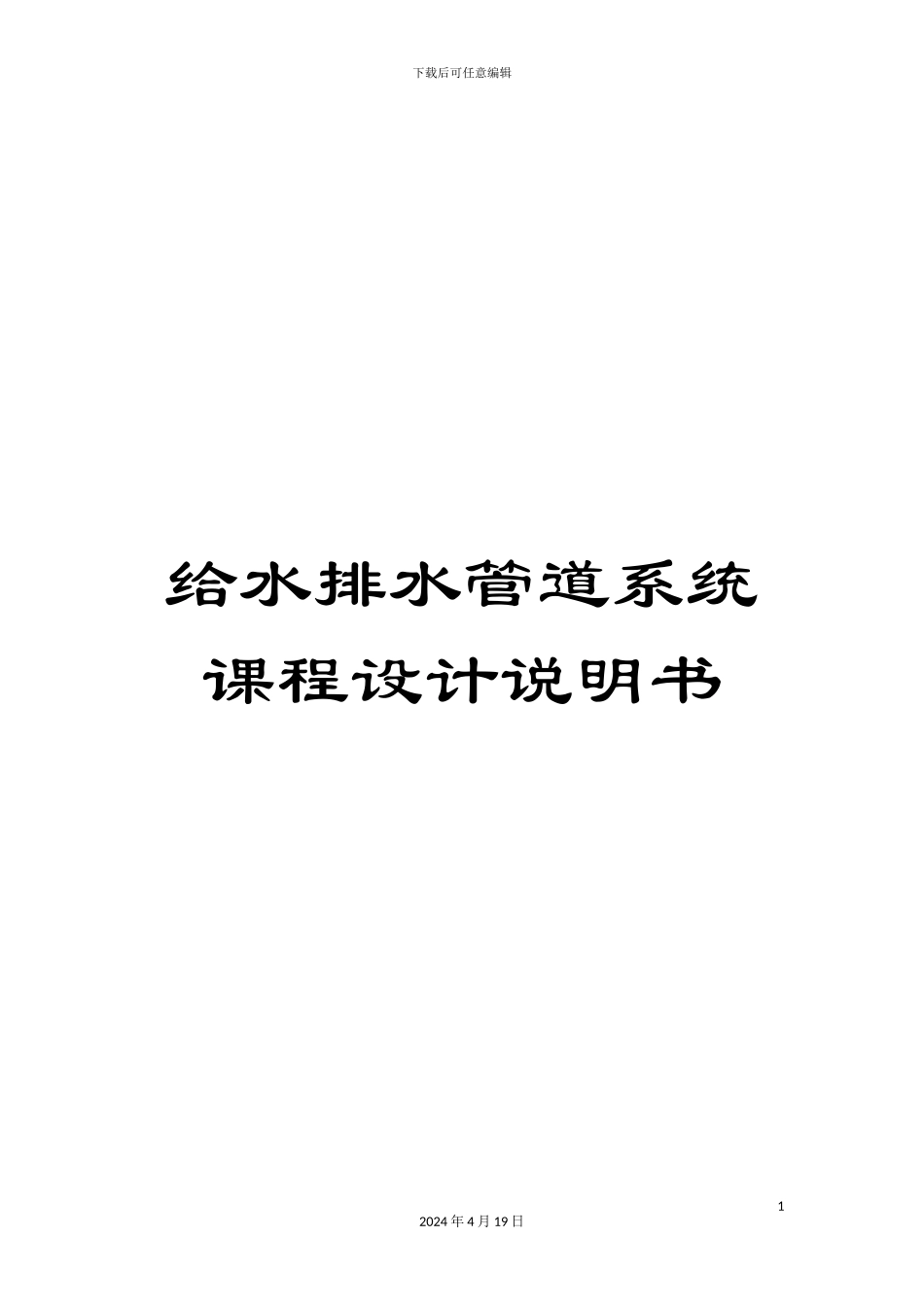

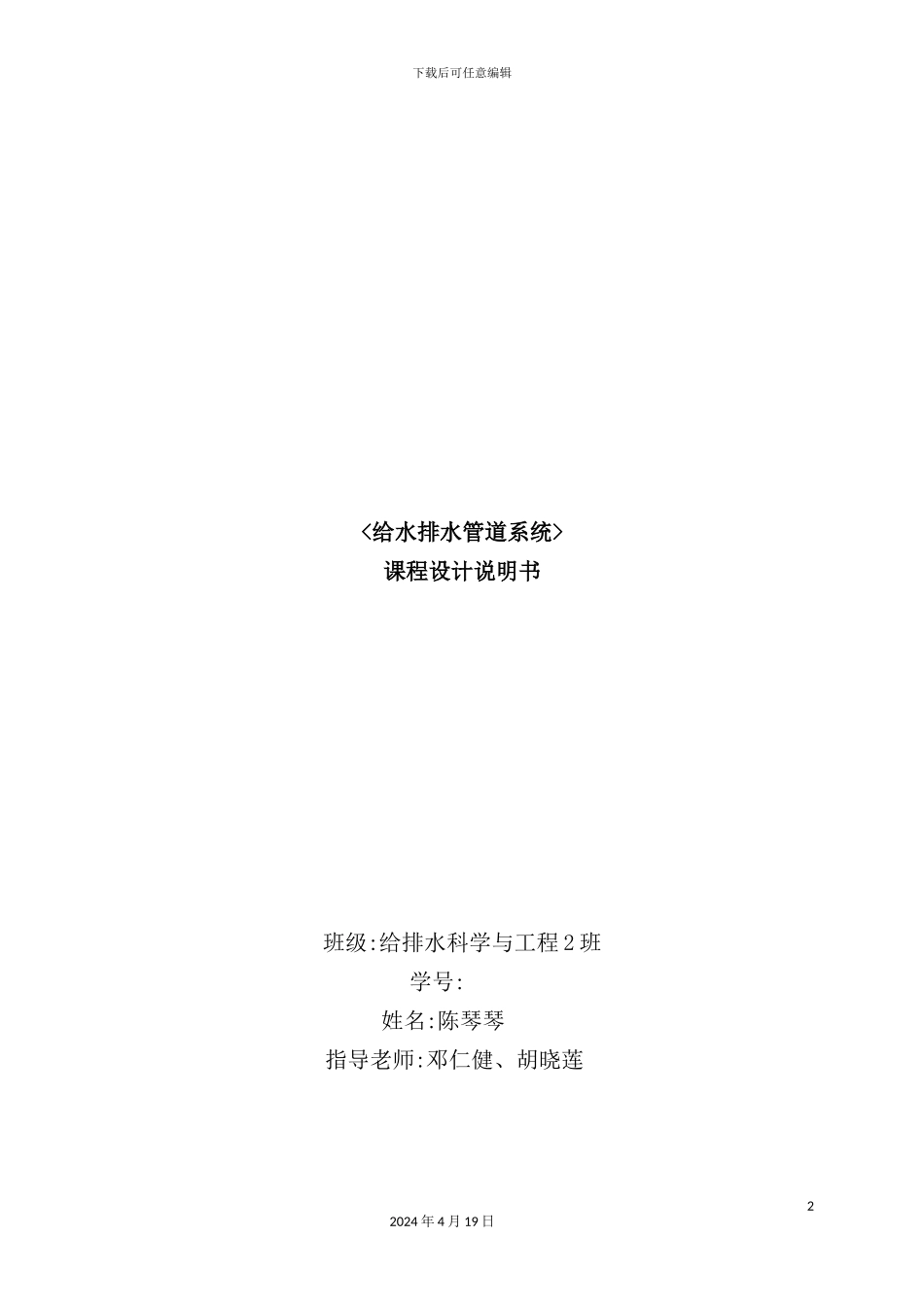

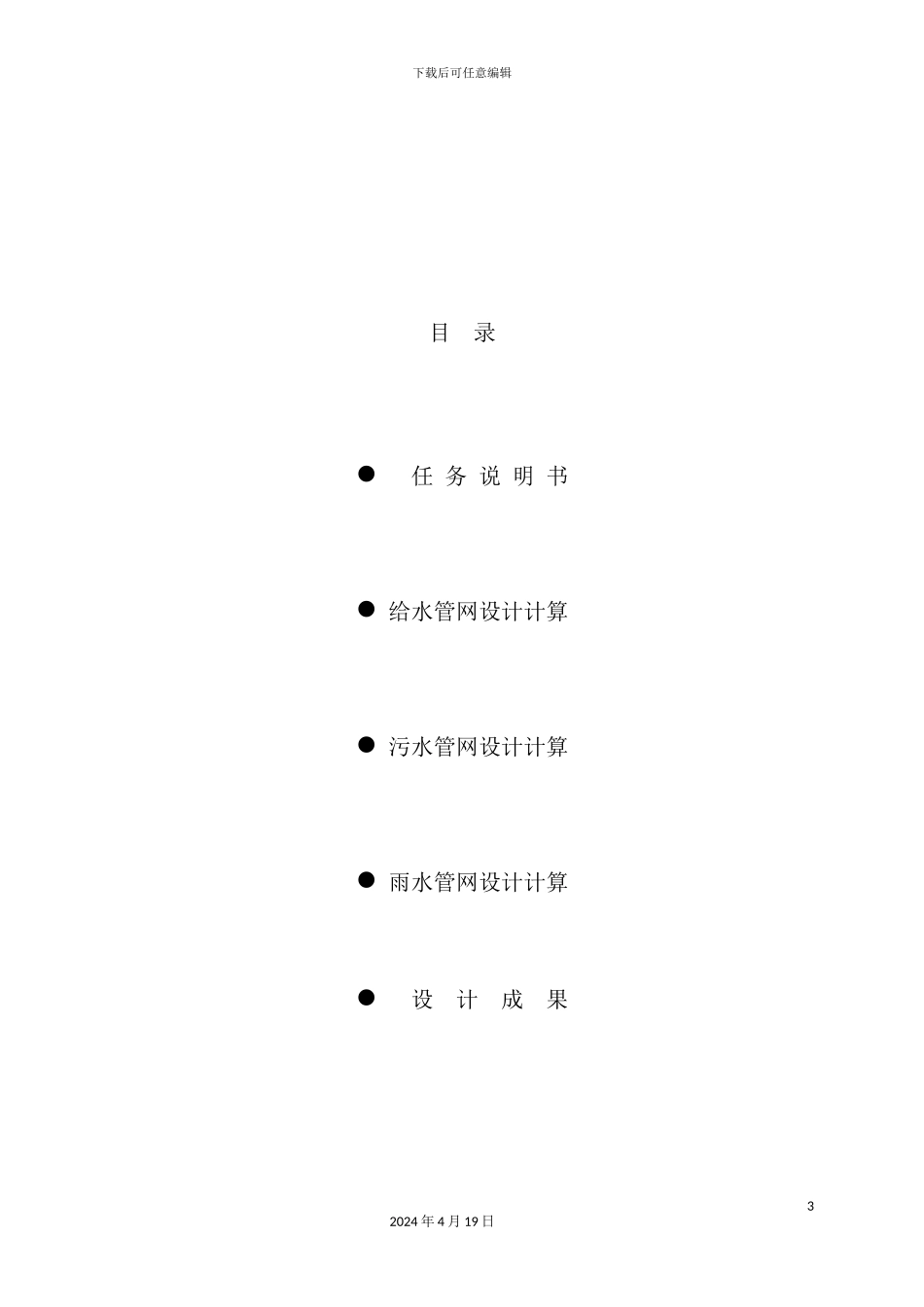

下载后可任意编辑给水排水管道系统课程设计说明书12024 年 4 月 19 日下载后可任意编辑<给水排水管道系统>课程设计说明书班级:给排水科学与工程 2 班学号: 姓名:陈琴琴 指导老师:邓仁健、胡晓莲22024 年 4 月 19 日下载后可任意编辑目 录 任 务 说 明 书 给水管网设计计算 污水管网设计计算 雨水管网设计计算 设 计 成 果32024 年 4 月 19 日下载后可任意编辑<给水排水管道系统>课程设计任务说明书一、 设计题目Xx 市给水排水管网规划工程设计。其中学号为双号的做河东地区;学号为单号的做河西地区。二、 设计目的 课程设计是训练学生综合应用基础课、技术基础课和专业课所学的 知识与具体的工程实践相结合,在老师的指导下独立完成给水、排水工 程规划设计的能力;培育学生理论联系实际、独立思考、分析问题和解 决问题的能力;培育学生进行工程规划设计、计算机运用和绘图能力。 总之,经过本课程设计要学生达到具有初步的独立的进行城市给排水42024 年 4 月 19 日下载后可任意编辑工 程规划设计的能力。三、 设计原始资料(一)城市概况和自然条件 该市位于中国东部,海拔高约 110m,它是一座古城,自秦朝建制以来已有两千年历史。其年最高气温 35.4℃,最低气温 3.9℃,年平均温度 16℃。年平均降雨量 1840mm,最高达 2180mm,雨季集中在 6～9 月 份,降雨量占全年的 48％左右,下雨时常在晚上,无霜期较长,有”雨城”之称。风向东北、西南。市内有河流江穿过,城市地形平坦。其中地形图和道路规划情况见附图。(二)城市人口 近期:河东城区 25 万人 河西城区 24 万人 总计 49 万人(三)、供水现状 1、河东与河西均采纳单独水源给水,不设置水塔或高位水池。 2 、城市各区房屋层数和卫生设备情况。分区建筑物层数卫生设备情况河东城区5～6室内有给水排水设备和淋浴设备河西城区5～6室内有给水排水设备和淋浴设备3. 靠城市水厂供水的工业企业情况厂名工人人数每天班次生产用水(吨／天)备注(％)火车站8000食品厂6002 两班制针织厂4003500两班制药厂40023000三班制氮肥厂50035000三班制52024 年 4 月 19 日下载后可任意编辑合计130018500建筑物耐火等级:二级;生产类别:丙类;最大建筑物体积:4500～5000m3水质要求:生活饮用水卫生标准(GB5749- )水压要求:24m(四)、城区绿化用地及主干道公共绿地面积为 0.84m2/人;主干道路面积为 0.20 m2/人。(浇洒道路用水可按浇洒面积以...
