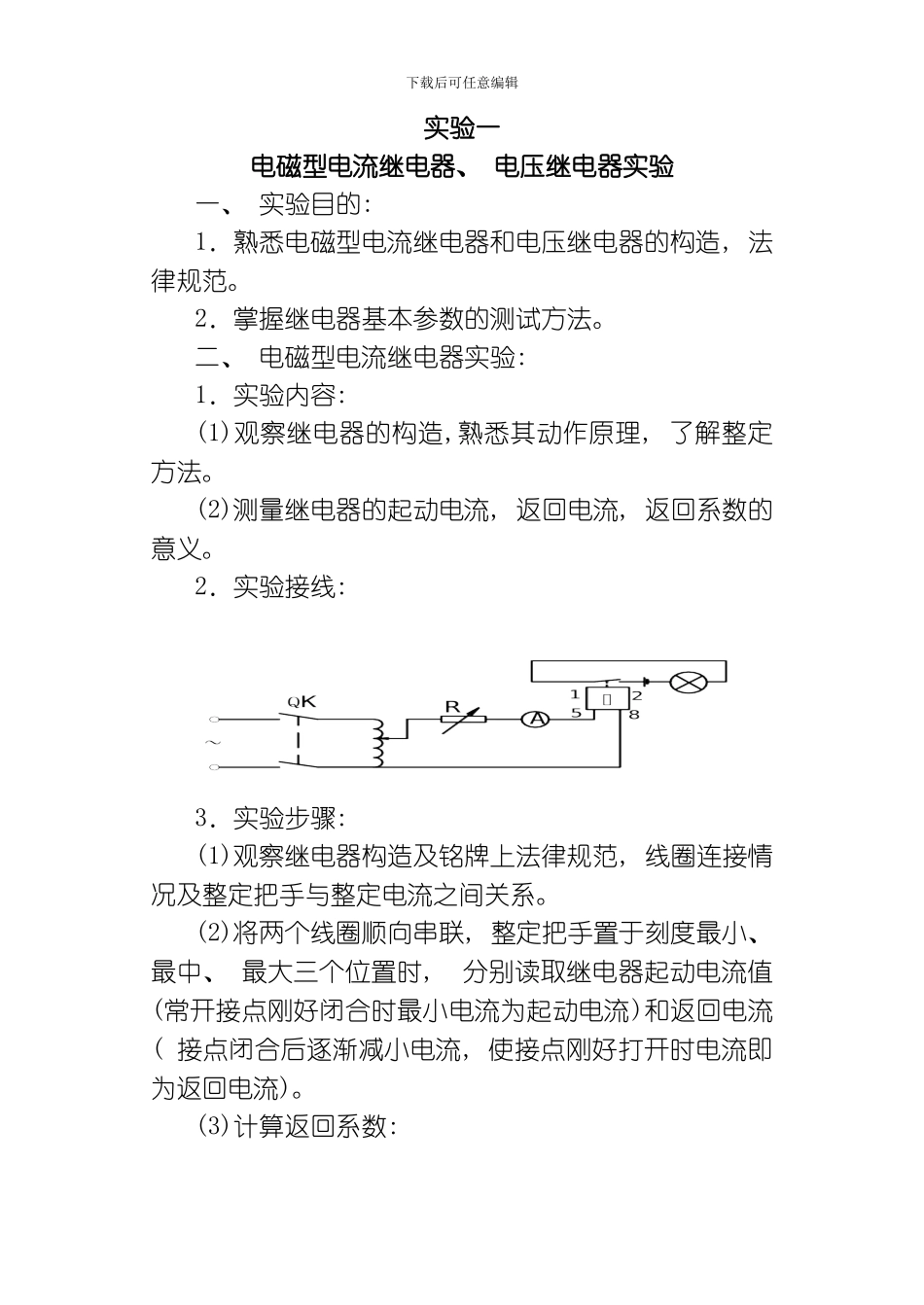

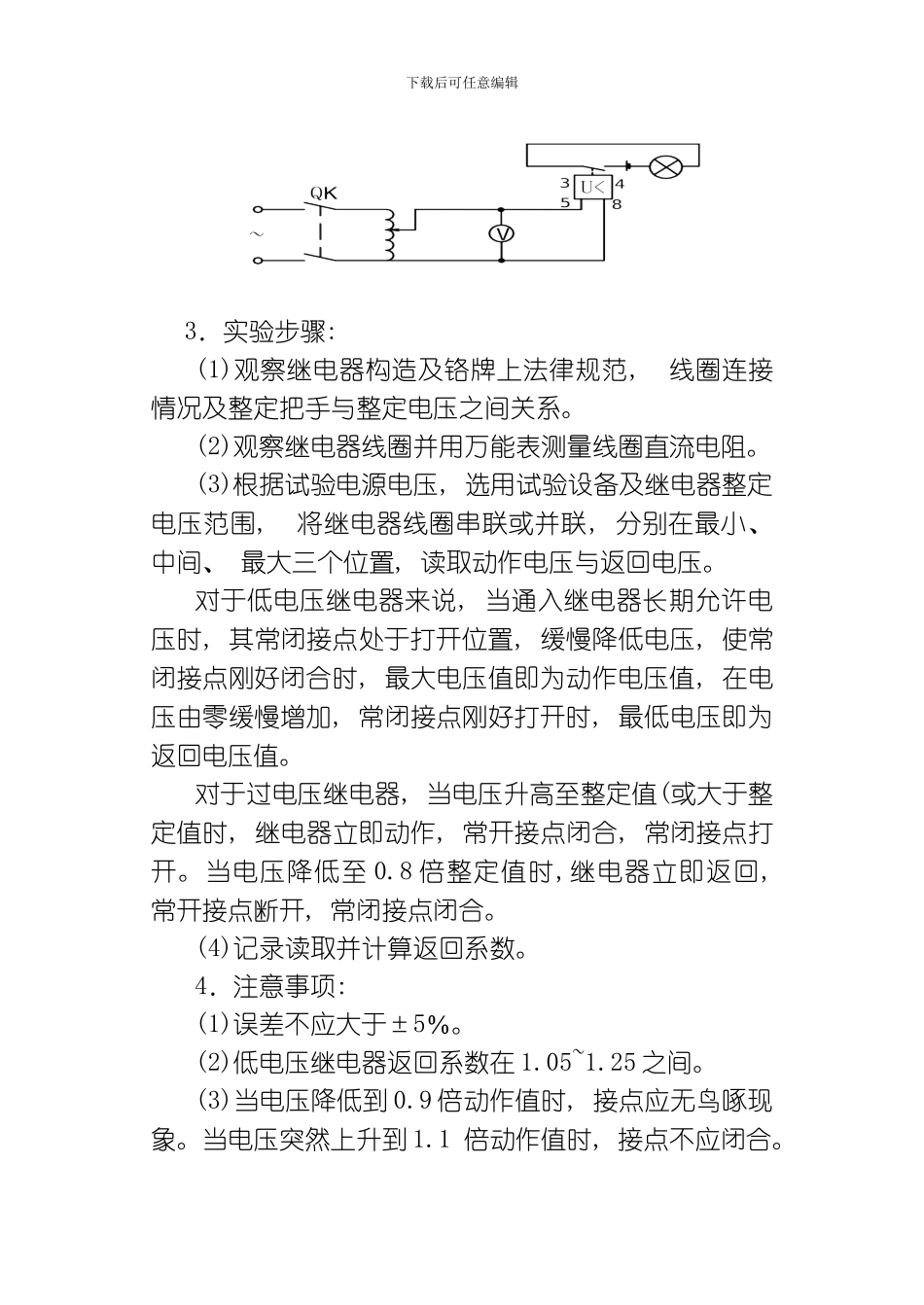

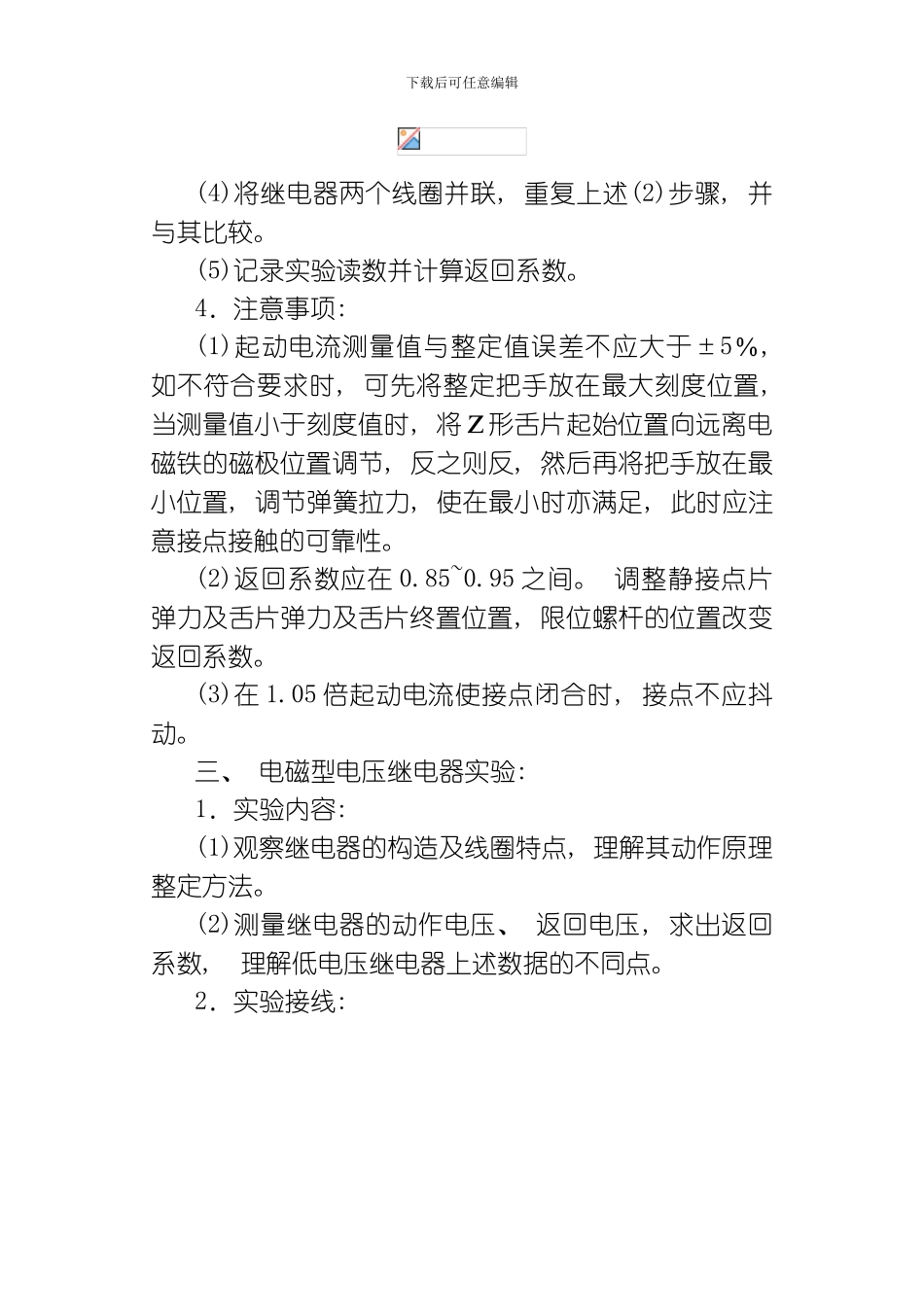

下载后可任意编辑实验一电磁型电流继电器、 电压继电器实验一、 实验目的: 1．熟悉电磁型电流继电器和电压继电器的构造, 法律规范。2．掌握继电器基本参数的测试方法。二、 电磁型电流继电器实验: 1．实验内容: (1)观察继电器的构造,熟悉其动作原理, 了解整定方法。(2)测量继电器的起动电流, 返回电流, 返回系数的意义。2．实验接线: 3．实验步骤: (1)观察继电器构造及铭牌上法律规范, 线圈连接情况及整定把手与整定电流之间关系。(2)将两个线圈顺向串联, 整定把手置于刻度最小、 最中、 最大三个位置时, 分别读取继电器起动电流值(常开接点刚好闭合时最小电流为起动电流)和返回电流( 接点闭合后逐渐减小电流, 使接点刚好打开时电流即为返回电流)。(3)计算返回系数: 下载后可任意编辑 (4)将继电器两个线圈并联, 重复上述(2)步骤, 并与其比较。(5)记录实验读数并计算返回系数。4．注意事项: (1)起动电流测量值与整定值误差不应大于±5％, 如不符合要求时, 可先将整定把手放在最大刻度位置, 当测量值小于刻度值时, 将Ｚ形舌片起始位置向远离电磁铁的磁极位置调节, 反之则反, 然后再将把手放在最小位置, 调节弹簧拉力, 使在最小时亦满足, 此时应注意接点接触的可靠性。(2)返回系数应在 0.85~0.95 之间。 调整静接点片弹力及舌片弹力及舌片终置位置, 限位螺杆的位置改变返回系数。(3)在 1.05 倍起动电流使接点闭合时, 接点不应抖动。三、 电磁型电压继电器实验: 1．实验内容: (1)观察继电器的构造及线圈特点, 理解其动作原理整定方法。(2)测量继电器的动作电压、 返回电压, 求出返回系数, 理解低电压继电器上述数据的不同点。2．实验接线: 下载后可任意编辑 3．实验步骤: (1)观察继电器构造及铬牌上法律规范, 线圈连接情况及整定把手与整定电压之间关系。(2)观察继电器线圈并用万能表测量线圈直流电阻。(3)根据试验电源电压, 选用试验设备及继电器整定电压范围, 将继电器线圈串联或并联, 分别在最小、 中间、 最大三个位置, 读取动作电压与返回电压。对于低电压继电器来说, 当通入继电器长期允许电压时, 其常闭接点处于打开位置, 缓慢降低电压, 使常闭接点刚好闭合时, 最大电压值即为动作电压值, 在电压由零缓慢增加, 常闭接点刚好打开时, 最低电压即为返回电压值。对于过电压继电器, 当电压升高至整定值(或大于整定值时, 继电器立即动作, 常开接点闭合, 常闭接点打开。当电压降...
