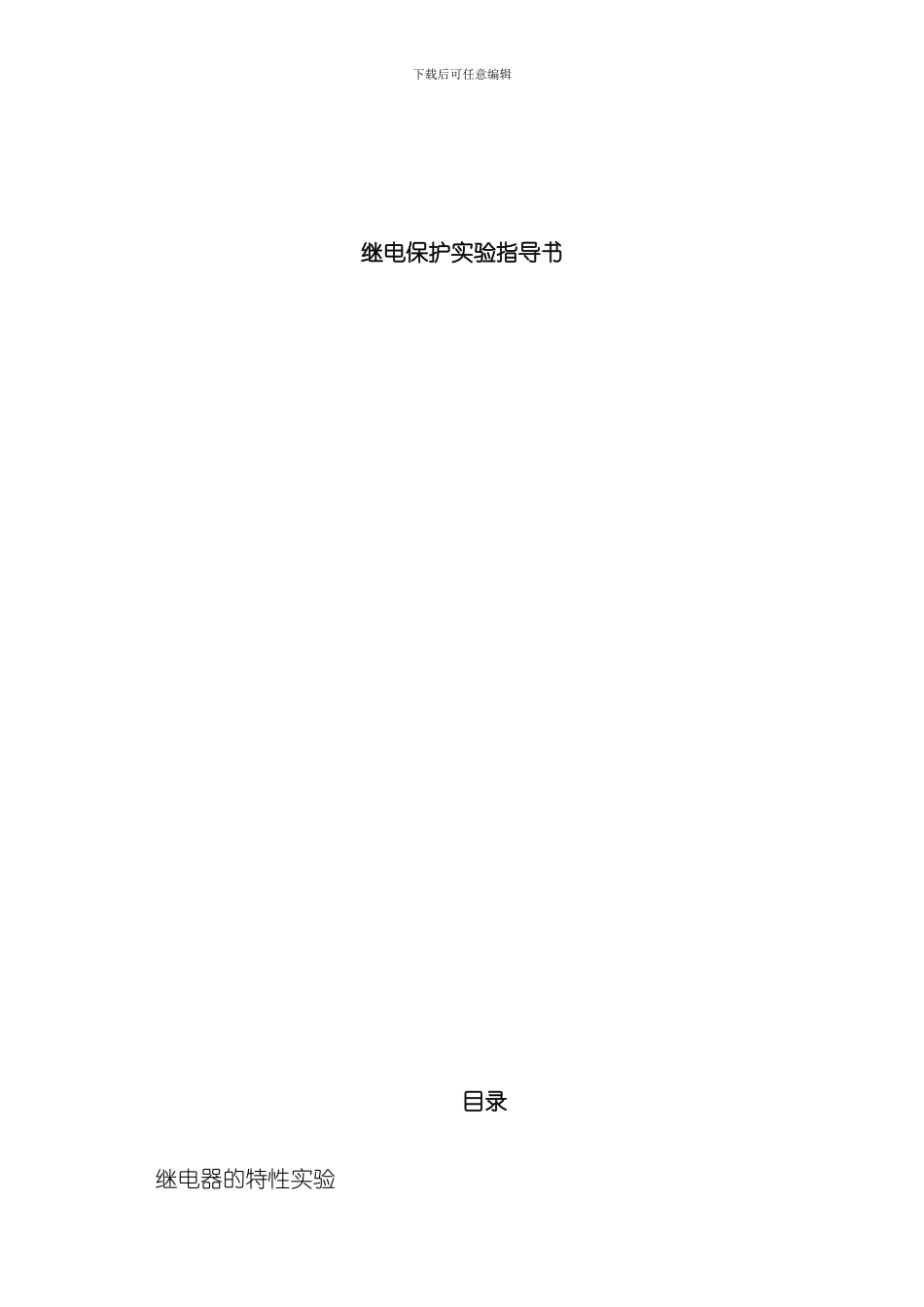

下载后可任意编辑继电保护实验指导书目录继电器的特性实验单侧电源辐射型线路三段式电流电压保护实验下载后可任意编辑继电器的特性实验1.实验目的1) 了解继电器基本分类方法及其结构。2) 熟悉电流继电器的构成原理。3) 学会调整、 测量电磁型继电器的动作值、 返回值和计算返回系数。4) 测量继电器的基本特性。2.继电器的类型与原理继电器是电力系统常规继电保护的主要元件, 它的种类繁多, 原理与作用各异。1) 继电器的分类继电器按所反应的物理量的不同可分为电量与非电量的两种。属于非电量的有瓦斯继电器、 速度继电器等; 反应电量的种类比较多, 一般分类如下: ( 1) 按结构原理分为: 电磁型、 感应型、 整流型、 晶体管型、 微机型等。( 2) 按继电器所反应的电量性质可分为: 电流继电器、 电压继电器、 功率继电器、 阻抗继电器、 频率继电器等。( 3) 按继电器的作用分为: 起动动作继电器、 中间继电器、 时间继电器、 信号继电器等。近年来电力系统中已大量使用微机保护, 整流型和晶体管型继电器以及感应型、 电磁型继电器使用量已有减少。2) 电磁型继电器的构成原理继电保护中常见的有电流继电器、 电压继电器、 中间继电器、 信号继电器、 阻抗继电器、 功率方向继电器、 差动继电器等。下面仅就常见的电磁型电流继电器的构成及原理作简要介绍。电磁型继电器的典型代表是电磁型电流继电器, 它既是实现电流保护的基本元件, 也是反应故障电流增大而自动动作的一种电器。下面经过对电磁型电流继电器的分析, 来说明一般电磁型继电器的工作原理和特性。图 2-1 为 DL 系列电流继电器的结构图, 它由固定触点 1、 可动触点 2、 线圈 3、 铁心 4、 弹簧 5、 转动舌片 6、 止档 7所组成。当线圈中经过电流时, 铁心中产生磁通 , 它经过由铁心、 空气隙和转动舌片组成的磁路, 将舌片磁化, 产生电磁场, 产生电磁力, 形成一对力偶。由这对力偶所形成的电磁转矩, 将使转动舌片按磁阻减小的方向( 即顺时针方向) 转动, 从而使继电器触点闭合。电磁力与磁通 的平方成正比, 即其中 因此 式中, ——继电器线圈匝数; ——磁通 所经过的磁路的磁阻。分析表明, 电磁转矩等于电磁力与转动舌片力臂的乘积, 即 ( 2-1) 式中, 为与磁阻、 线圈匝数和转动舌片力臂有关的一个系数, 下载后可任意编辑。从式( 2-1) 可知, 作用于转动舌片上的电磁力矩与继电器线圈中的电流的...
