综放工作面安装作业规程模板

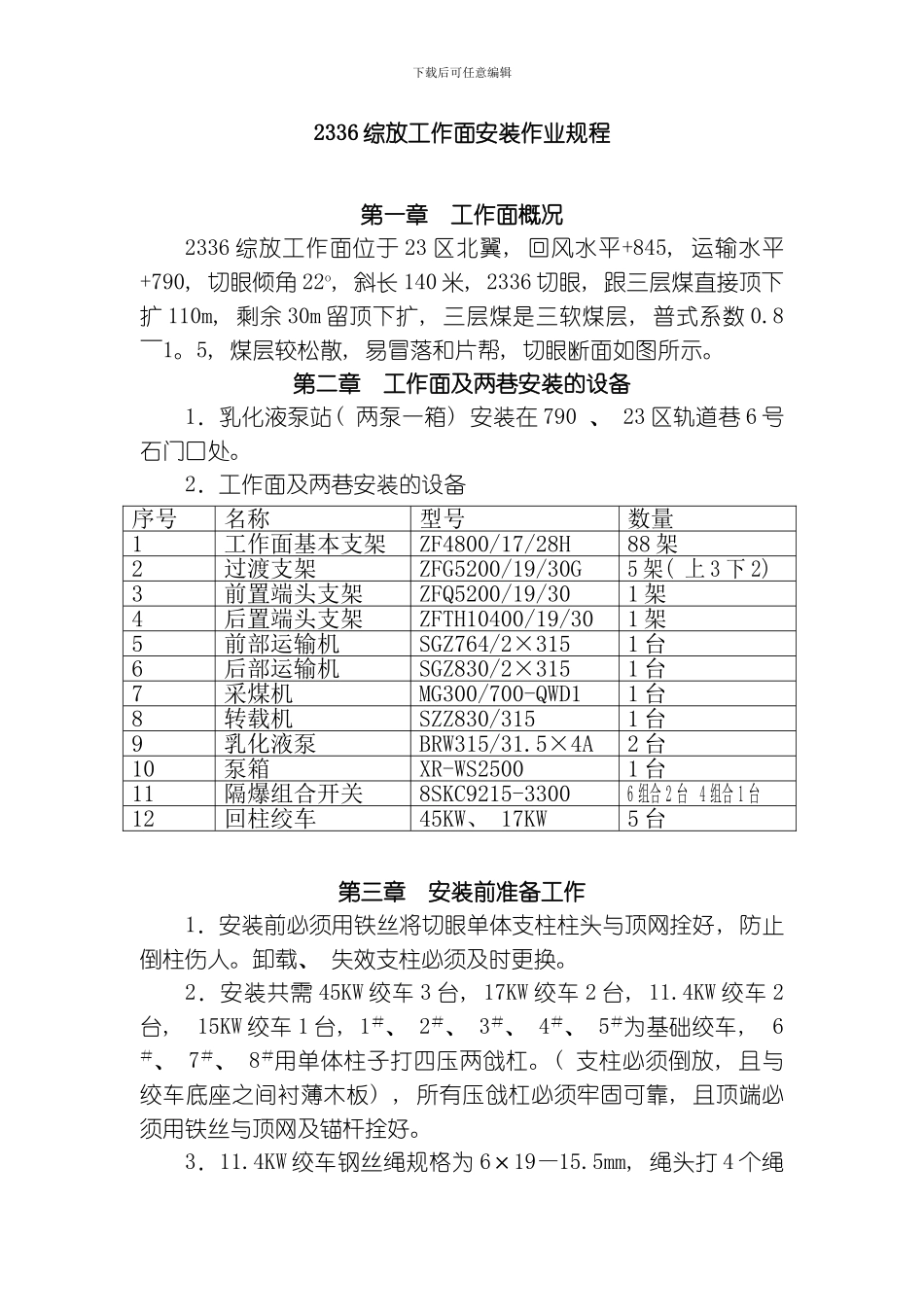

下载后可任意编辑2336 综放工作面安装作业规程第一章 工作面概况2336 综放工作面位于 23 区北翼, 回风水平+845, 运输水平+790, 切眼倾角 22o, 斜长 140 米, 2336 切眼, 跟三层煤直接顶下扩 110m, 剩余 30m 留顶下扩, 三层煤是三软煤层, 普式系数 0.8～1。5, 煤层较松散, 易冒落和片帮, 切眼断面如图所示。第二章 工作面及两巷安装的设备1．乳化液泵站( 两泵一箱) 安装在 790 、 23 区轨道巷 6 号石门口处。2．工作面及两巷安装的设备序号名称型号数量1工作面基本支架ZF4800/17/28H88 架2过渡支架ZFG5200/19/30G5 架( 上 3 下 2) 3前置端头支架ZFQ5200/19/301 架4后置端头支架ZFTH10400/19/301 架5前部运输机SGZ764/2×3151 台6后部运输机SGZ830/2×3151 台7采煤机MG300/700-QWD11 台8转载机SZZ830/3151 台9乳化液泵BRW315/31.5×4A2 台10泵箱XR-WS25001 台11隔爆组合开关8SKC9215-33006 组合 2 台 4 组合 1 台12回柱绞车45KW、 17KW5 台第三章 安装前准备工作1．安装前必须用铁丝将切眼单体支柱柱头与顶网拴好, 防止倒柱伤人。卸载、 失效支柱必须及时更换。2．安装共需 45KW 绞车 3 台, 17KW 绞车 2 台, 11.4KW 绞车 2台, 15KW 绞车 1 台, 1＃、 2＃、 3＃、 4＃、 5＃为基础绞车, 6＃、 7＃、 8＃用单体柱子打四压两戗杠。( 支柱必须倒放, 且与绞车底座之间衬薄木板) , 所有压戗杠必须牢固可靠, 且顶端必须用铁丝与顶网及锚杆拴好。3．11.4KW 绞车钢丝绳规格为 6×19—15.5mm, 绳头打 4 个绳下载后可任意编辑卡, 卡子间距为 150mm, 2＃、 5＃( 45KW) 绞车钢丝绳为 6×19—28mm, 破断力为 57.95T, 绳头打 6 个绳卡, 卡子间距为 200mm, 6＃绞车钢丝绳为 6×19—24.5mm,破断力 45.8T, 绳头打 5 个绳卡, 卡子间距为 150～200mm, ４＃、 ７＃、 ８＃绞车钢丝绳为 6×19-21.5mm 破断力为 35T, 绳头打五个绳卡, 卡子间距为 150～200mm, 所有绳卡必须上紧, 安全牢固。4．石门上山设一道安全门, 回顺设一道安全门, 工作面设二道安全门, 石门上山、 回顺安全门用 3 根 1 寸半钢管内穿 6×19—21.5mm 的钢丝绳, 与轨道两边的地锚相连, 用绳卡子( 一头三个) 卡紧, 安全门用 φ6 钢丝绳吊挂, 距底板高度 500mm 为挡车状态, 工作面安全门用 4 根 1 寸半钢管内穿 1 根 6×19—21.5mm 的钢丝绳,...
