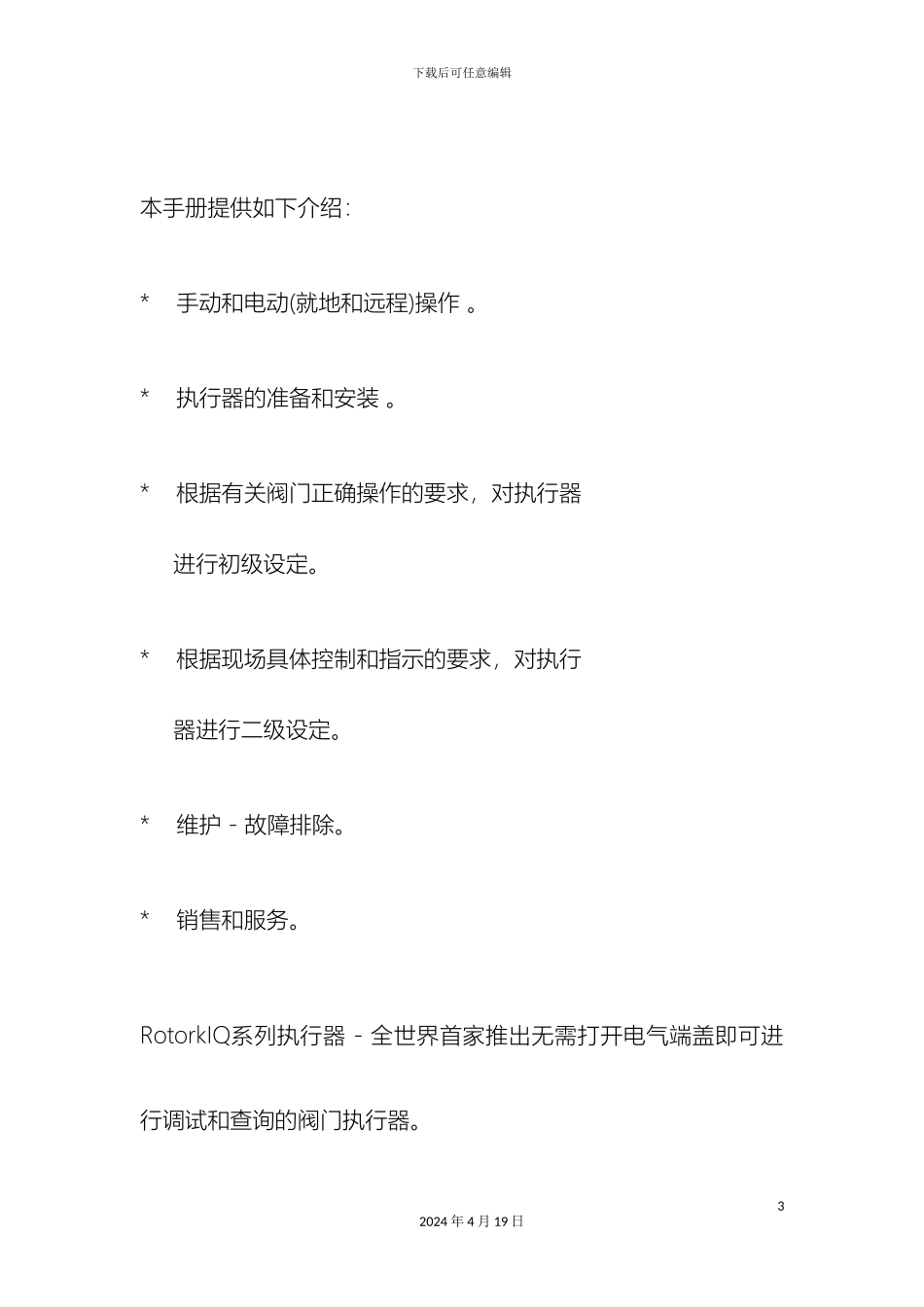

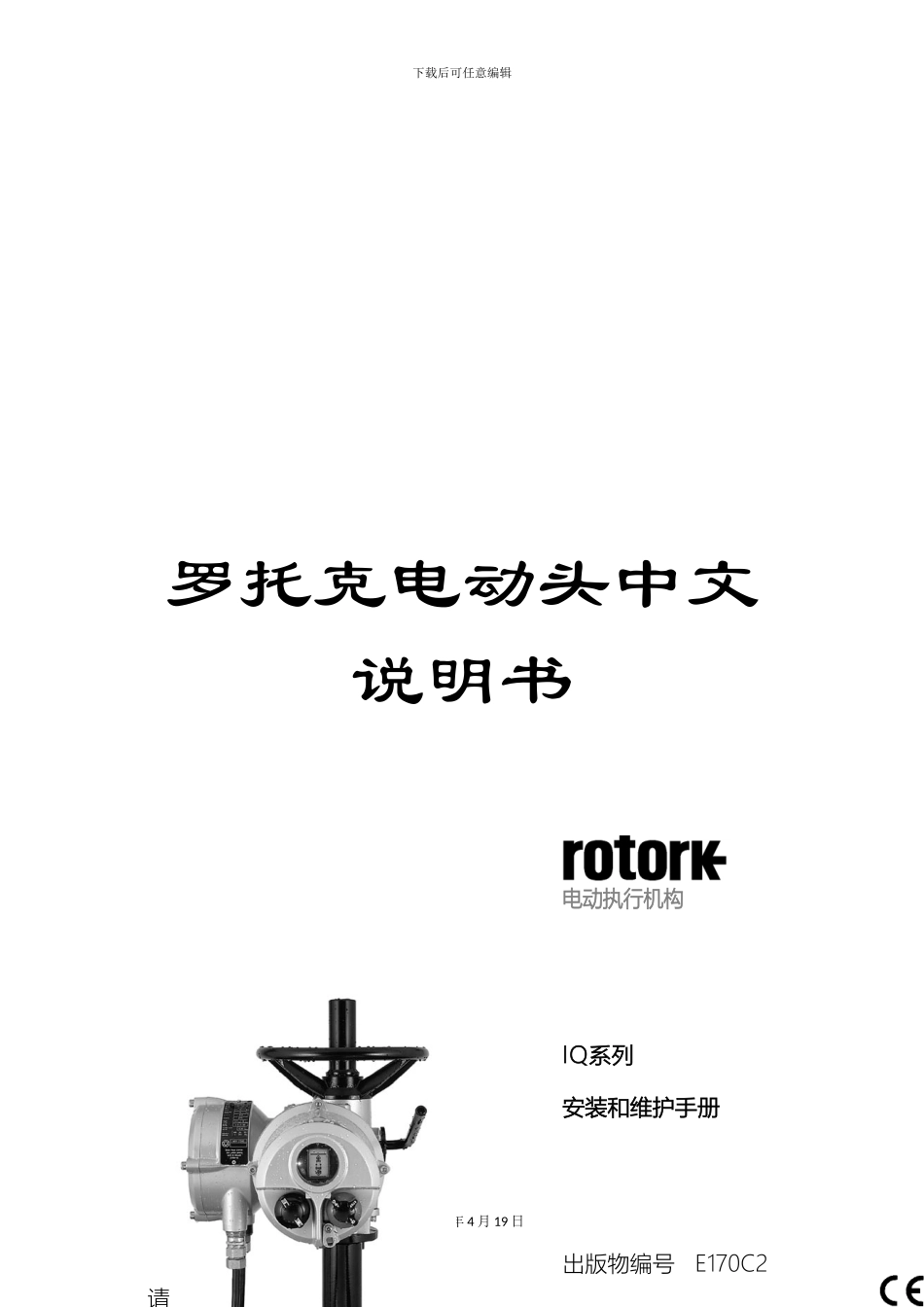

下载后可任意编辑罗托克电动头中文说明书12024 年 4 月 19 日电动执行机构IQ系列安装和维护手册出版物编号 E170C2出版日期 .3.请确保完整阅读和理解本下载后可任意编辑22024 年 4 月 19 日Rotork设定器可按现场要求对执行器的控制、指示、保护功能进行设定。所有的执行器在投入使用前,有必要检查其与过程控制系统要求的兼容性。请阅读本手册。下载后可任意编辑本手册提供如下介绍:* 手动和电动(就地和远程)操作 。* 执行器的准备和安装 。* 根据有关阀门正确操作的要求,对执行器 进行初级设定。* 根据现场具体控制和指示的要求,对执行 器进行二级设定。* 维护 - 故障排除。* 销售和服务。RotorkIQ系列执行器 - 全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。32024 年 4 月 19 日下载后可任意编辑使用所提供的红外线设定器进入执行器的设定程序,即使在危险区域,也可安全、快捷地对力矩值、限位以及其它所有控制和指示功能进行设定。IQ的设定和调整在执行器主电源接通和断开时均可完成。标准诊断功能可对控制系统、阀门和执行器的状态进行诊断,并经过执行器的显示屏上的图标和帮助屏幕来显示。按一下设定器的按键即可在显示屏上对相应阀位的瞬时力矩进行监视。内置的数据记录器可猎取操作和阀门力矩数据,可提醒用户根据需要对阀门进行维护。运行于PC机的IQ Insight软件和/或Rotork本安型通讯器可访问数据记录器,可对执行器的所有功能进行组态和记录。42024 年 4 月 19 日下载后可任意编辑执行器是否带有设定器,可根据接线端子箱盖上的黄色标签来识别。有关Rotork IQ和其它系列执行器的资料,可浏览我们的网站 .com。52024 年 4 月 19 日下载后可任意编辑目录页码1 健康与安全22 保存33 IQ系列执行器的操作3 3.1手动操作3 3.2电动操作3 3.3执行器的显示 -4阀位指示 3.4执行器的显示 -5报警指示4 准备驱动轴套74.1 IQ7至IQ35762024 年 4 月 19 日下载后可任意编辑A和Z型推力底座4.2 IQ7至IQ357B型非推力底座4.3 IQ40至IQ958A和Z型推力底座4.4 IQ40至IQ959B型非推力底座5 执行器的安装 105.1 提升杆式阀门 - 11 顶部安装5.2 带齿轮箱的阀门 - 11 侧面安装 5.3 非提升杆式阀门 - 11 顶部安装72024 年 4 月 19 日下载后可任意编辑5.4 手轮密封 115.5 IQM调节型执行器 125.6 IQML线性推力装置 125.7 IQML线性行程的调整 126 接...
