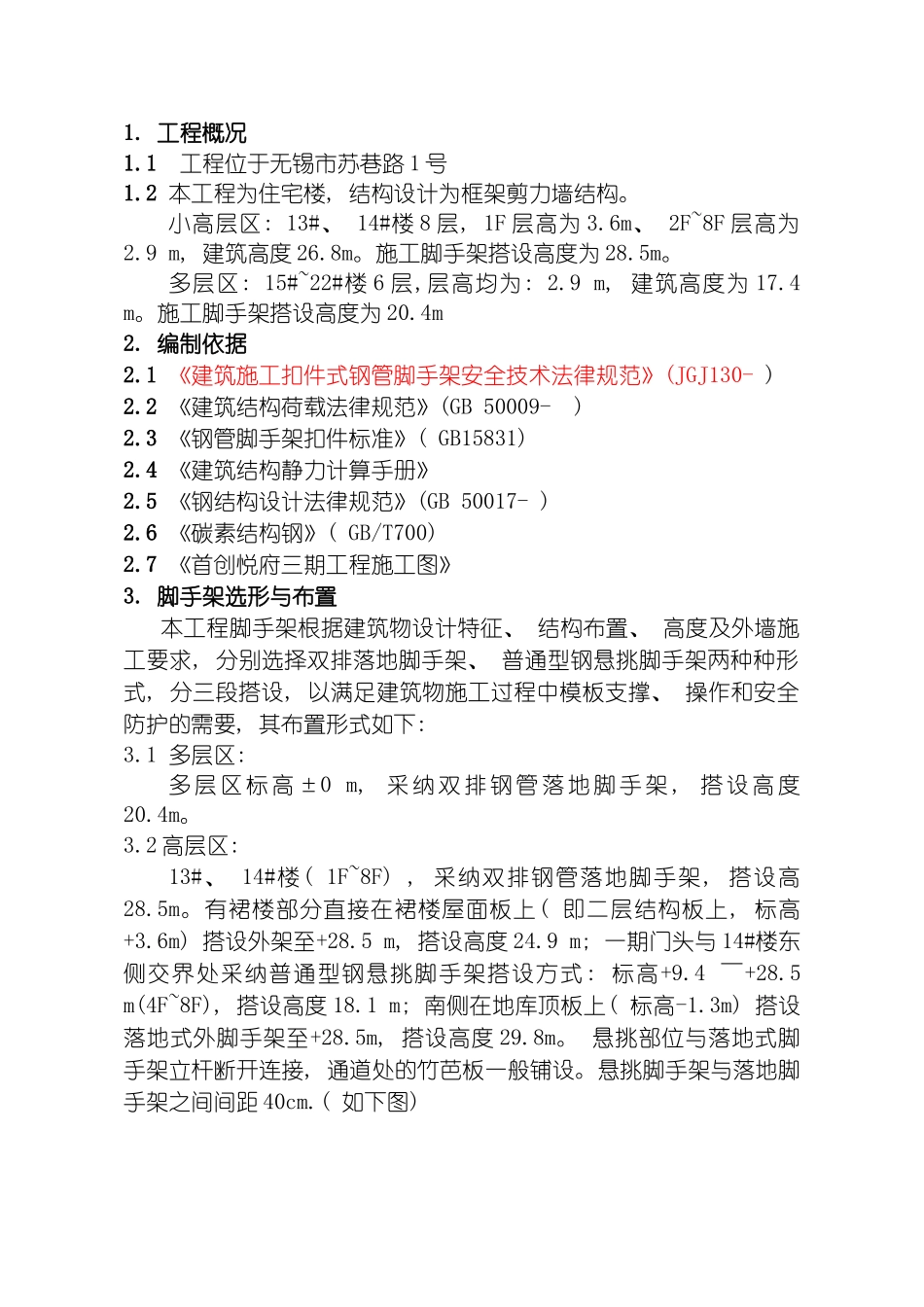

下载后可任意编辑脚手架专项施工方案重新编制的现场11. 工程概况 1.1 工程位于无锡市苏巷路 1 号1.2 本工程为住宅楼, 结构设计为框架剪力墙结构。小高层区: 13#、 14#楼 8 层, 1F 层高为 3.6m、 2F~8F 层高为2.9 m, 建筑高度 26.8m。施工脚手架搭设高度为 28.5m。多层区: 15#~22#楼 6 层,层高均为: 2.9 m, 建筑高度为 17.4 m。施工脚手架搭设高度为 20.4m2. 编制依据2.1 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- )2.2 《建筑结构荷载法律规范》(GB 50009- )2.3 《钢管脚手架扣件标准》( GB15831) 2.4 《建筑结构静力计算手册》2.5 《钢结构设计法律规范》(GB 50017- )2.6 《碳素结构钢》( GB/T700) 2.7 《首创悦府三期工程施工图》3. 脚手架选形与布置本工程脚手架根据建筑物设计特征、 结构布置、 高度及外墙施工要求, 分别选择双排落地脚手架、 普通型钢悬挑脚手架两种种形式, 分三段搭设, 以满足建筑物施工过程中模板支撑、 操作和安全防护的需要, 其布置形式如下: 3.1 多层区: 多层区标高 ±0 m, 采纳双排钢管 落地脚手架 , 搭设高度20.4m。3.2 高层区:13#、 14#楼( 1F~8F) , 采纳双排钢管落地脚手架, 搭设高28.5m。有裙楼部分直接在裙楼屋面板上( 即二层结构板上, 标高+3.6m) 搭设外架至+28.5 m, 搭设高度 24.9 m; 一期门头与 14#楼东侧交界处采纳普通型钢悬挑脚手架搭设方式: 标高+9.4 ～+28.5 m(4F~8F), 搭设高度 18.1 m; 南侧在地库顶板上( 标高-1.3m) 搭设落地式外脚手架至+28.5m, 搭设高度 29.8m。 悬挑部位与落地式脚手架立杆断开连接, 通道处的竹芭板一般铺设。悬挑脚手架与落地脚手架之间间距 40cm.( 如下图) 下载后可任意编辑3下载后可任意编辑3.3 13#~22#楼电梯井采纳落地脚手架, 由底至顶连续搭设。3.4 脚手架立面布置如下示意图 5-1、 4下载后可任意编辑 示意图 5-1、 4. 脚手架用途本工程外脚手架主要用于主体施工阶段的安全防护和外墙装饰5下载后可任意编辑(修)的施工操作, 按装饰脚手架的搭设标准执行。5. 脚手架搭设材料与要求5.1 搭设脚手架的主要材料采纳: Φ48×2.75 钢管、 连墙杆的质量应符合国标《碳素结构钢》( GB/T700) 中 Q235-A 级钢规定、 扣件的材质应符合国标《钢管脚手架扣件》( GB15831) 中的规定、 竹芭脚手板、 绿色密目安全网、 型钢( 工字钢、 槽钢、 钢筋)...
