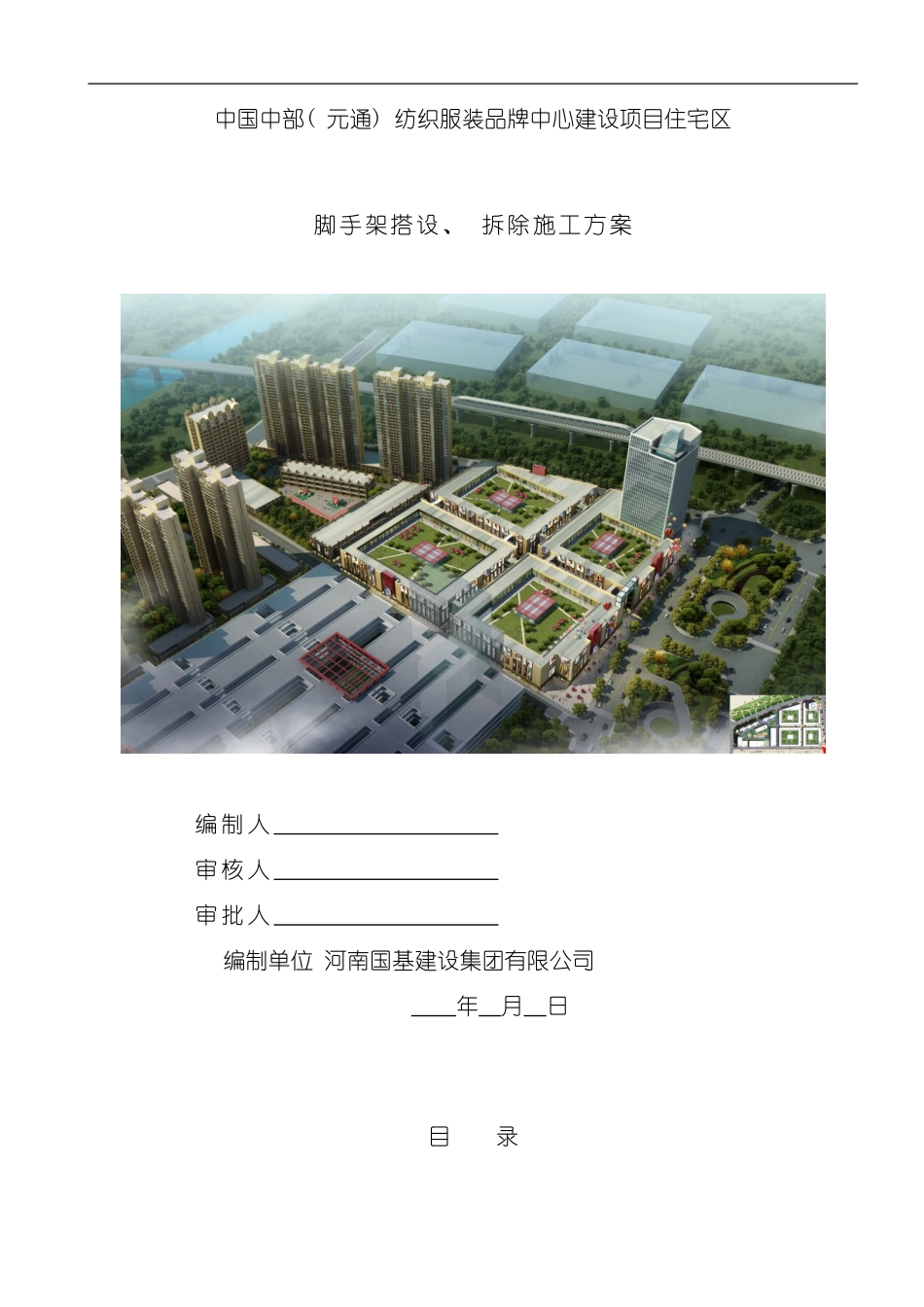

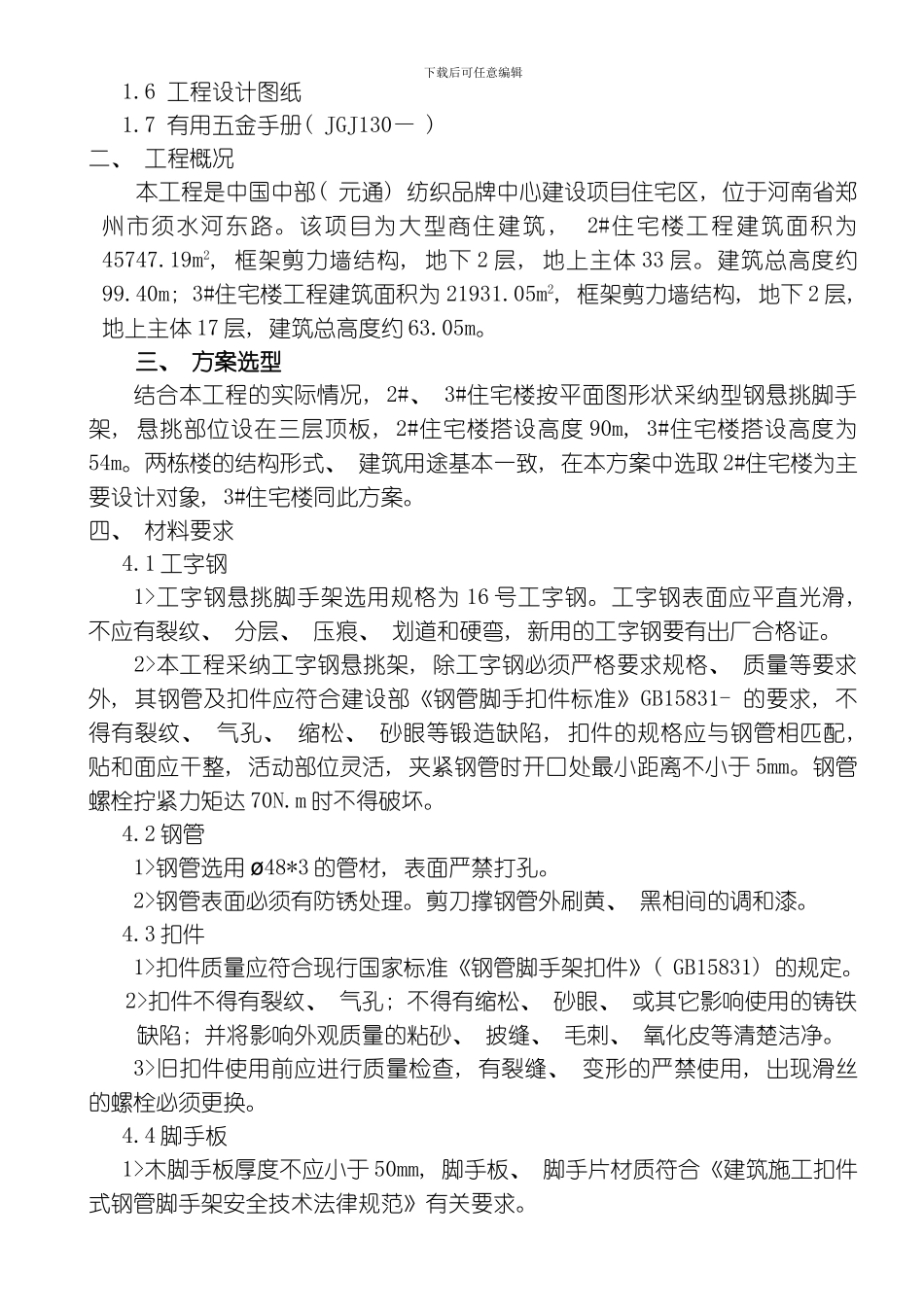

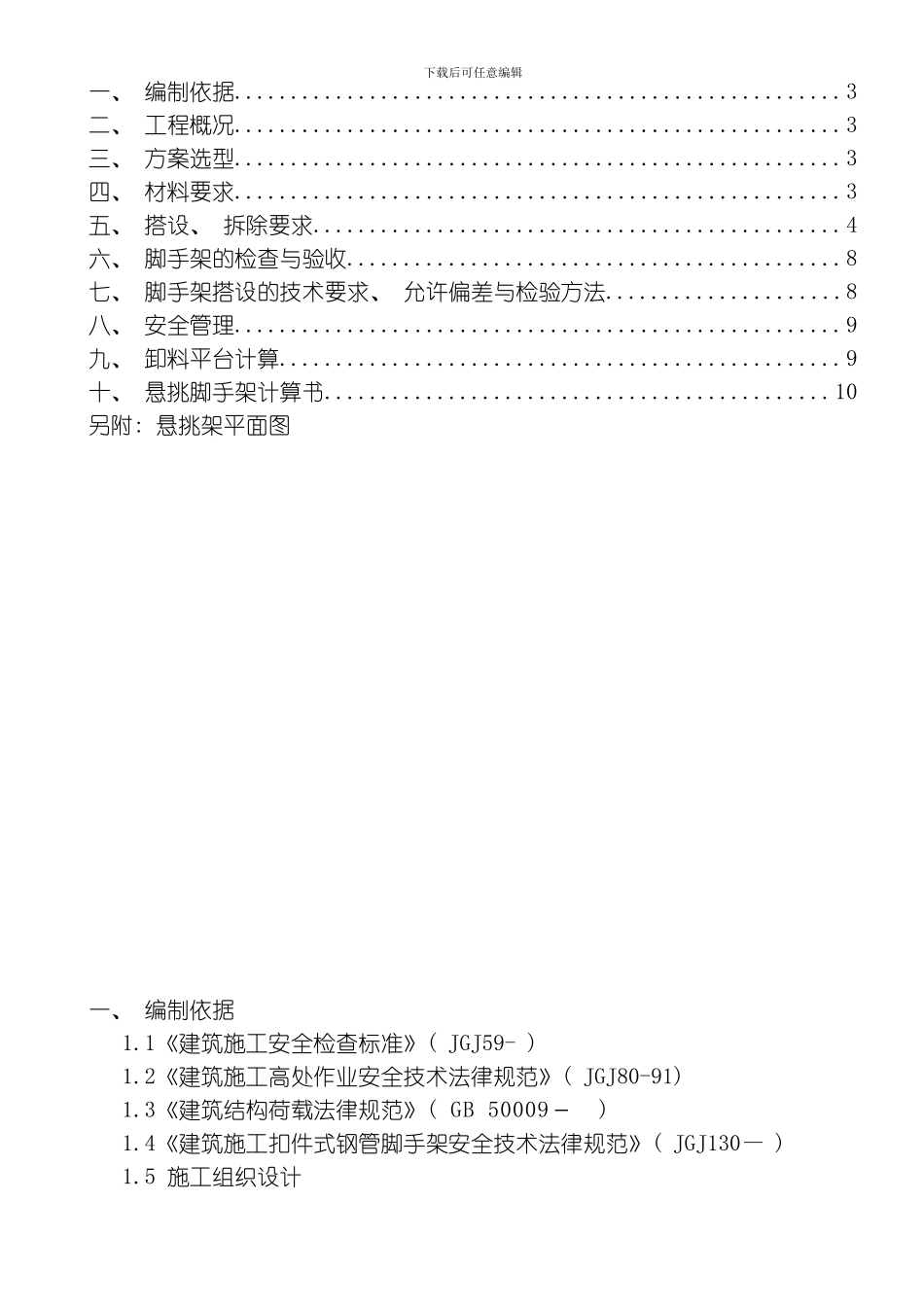

中国中部( 元通) 纺织服装品牌中心建设项目住宅区脚手架搭设、 拆除施工方案 编 制 人 审 核 人 审 批 人 编制单位 河南国基建设集团有限公司 年 月 日目 录下载后可任意编辑一、 编制依据......................................................3二、 工程概况......................................................3三、 方案选型......................................................3四、 材料要求......................................................3五、 搭设、 拆除要求...............................................4六、 脚手架的检查与验收............................................8七、 脚手架搭设的技术要求、 允许偏差与检验方法.....................8八、 安全管理......................................................9九、 卸料平台计算..................................................9十、 悬挑脚手架计算书.............................................10另附: 悬挑架平面图一、 编制依据1.1《建筑施工安全检查标准》( JGJ59- ) 1.2《建筑施工高处作业安全技术法律规范》( JGJ80-91) 1.3《建筑结构荷载法律规范》( GB 50009－ ) 1.4《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130— ) 1.5 施工组织设计下载后可任意编辑1.6 工程设计图纸1.7 有用五金手册( JGJ130— ) 二、 工程概况本工程是中国中部( 元通) 纺织品牌中心建设项目住宅区, 位于河南省郑州市须水河东路。该项目为大型商住建筑 , 2#住宅楼工程建筑面积为45747.19m2, 框架剪力墙结构, 地下 2 层, 地上主体 33 层。建筑总高度约99.40m; 3#住宅楼工程建筑面积为 21931.05m2, 框架剪力墙结构, 地下 2 层, 地上主体 17 层, 建筑总高度约 63.05m。三、 方案选型结合本工程的实际情况, 2#、 3#住宅楼按平面图形状采纳型钢悬挑脚手架, 悬挑部位设在三层顶板, 2#住宅楼搭设高度 90m, 3#住宅楼搭设高度为54m。两栋楼的结构形式、 建筑用途基本一致, 在本方案中选取 2#住宅楼为主要设计对象, 3#住宅楼同此方案。四、 材料要求4.1 工字钢1>工字钢悬挑脚手架选用规格为 16 号工字钢。工字钢表面应平直光滑, 不应有裂纹、 分层、 压痕、 划道和硬弯, 新用的工字钢要有出厂合格证。 2>本工程采纳工字钢悬挑架, 除工字钢必须严格要求规格、...
