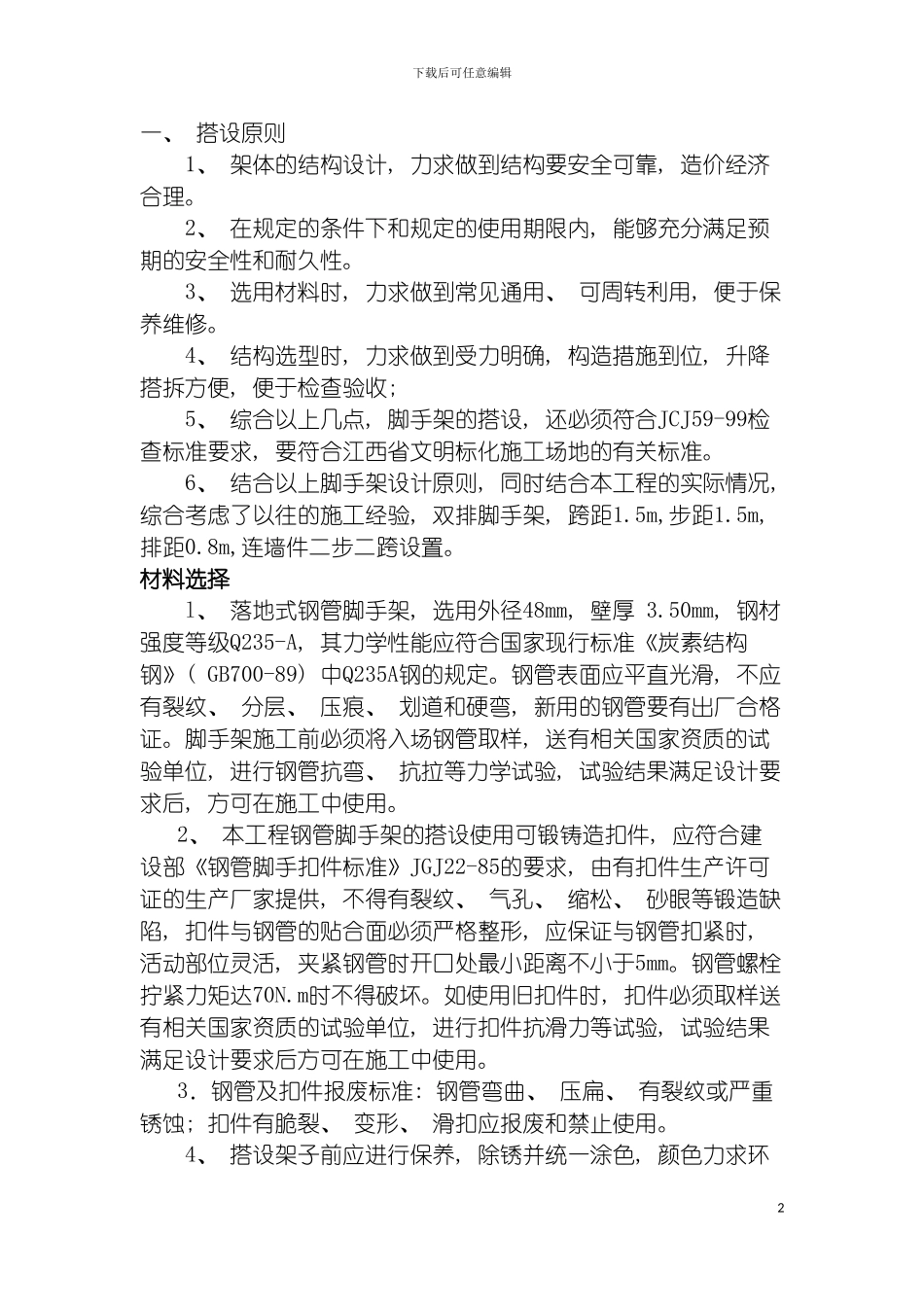

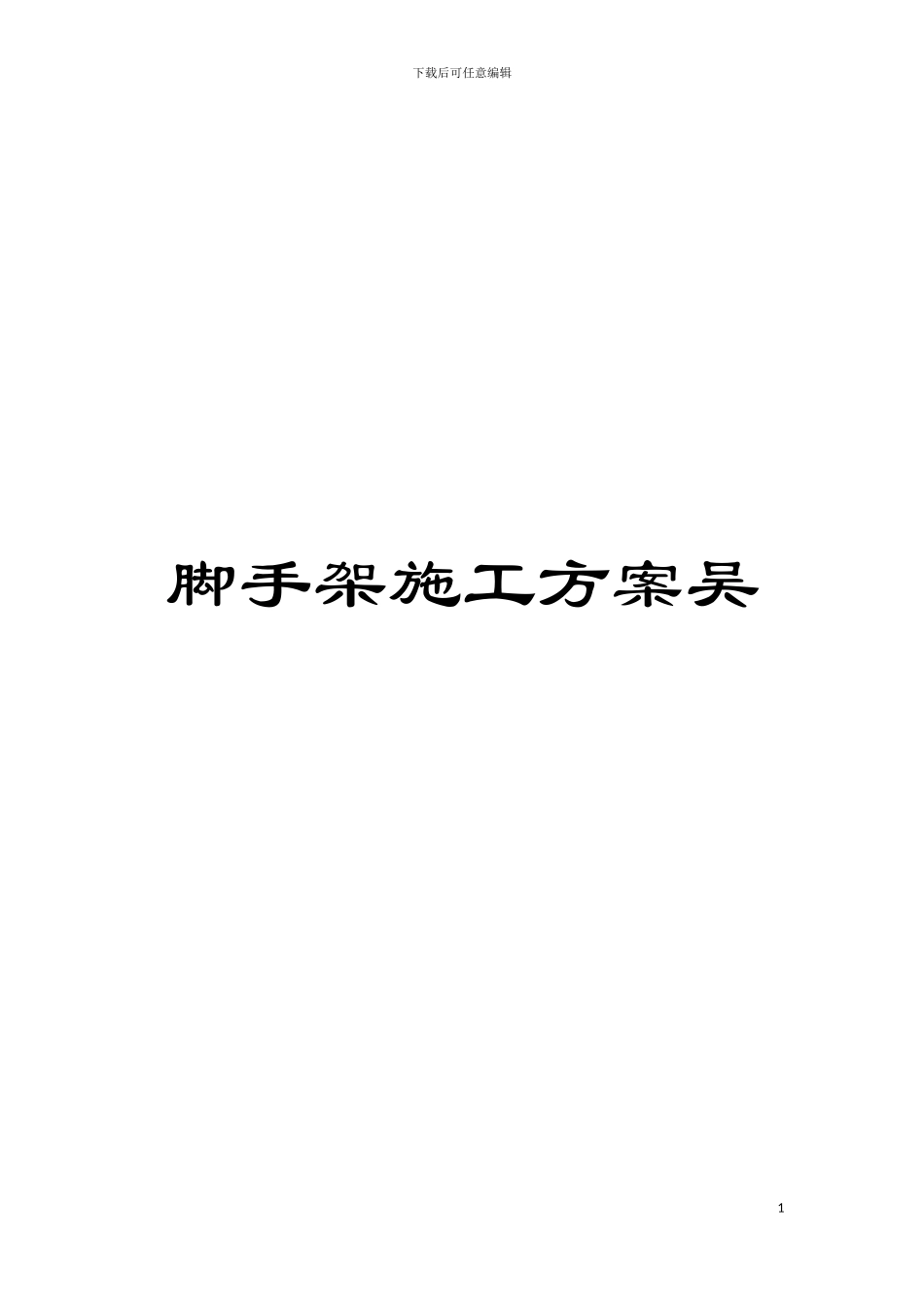

下载后可任意编辑脚手架施工方案吴1下载后可任意编辑一、 搭设原则 1、 架体的结构设计, 力求做到结构要安全可靠, 造价经济合理。 2、 在规定的条件下和规定的使用期限内, 能够充分满足预期的安全性和耐久性。 3、 选用材料时, 力求做到常见通用、 可周转利用, 便于保养维修。 4、 结构选型时, 力求做到受力明确, 构造措施到位, 升降搭拆方便, 便于检查验收; 5、 综合以上几点, 脚手架的搭设, 还必须符合JCJ59-99检查标准要求, 要符合江西省文明标化施工场地的有关标准。 6、 结合以上脚手架设计原则, 同时结合本工程的实际情况, 综合考虑了以往的施工经验, 双排脚手架, 跨距1.5m,步距1.5m, 排距0.8m,连墙件二步二跨设置。材料选择 l、 落地式钢管脚手架, 选用外径48mm, 壁厚 3.50mm, 钢材强度等级Q235-A, 其力学性能应符合国家现行标准《炭素结构钢》( GB700-89) 中Q235A钢的规定。钢管表面应平直光滑, 不应有裂纹、 分层、 压痕、 划道和硬弯, 新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样, 送有相关国家资质的试验单位, 进行钢管抗弯、 抗拉等力学试验, 试验结果满足设计要求后, 方可在施工中使用。2、 本工程钢管脚手架的搭设使用可锻铸造扣件, 应符合建设部《钢管脚手扣件标准》JGJ22-85的要求, 由有扣件生产许可证的生产厂家提供, 不得有裂纹、 气孔、 缩松、 砂眼等锻造缺陷, 扣件与钢管的贴合面必须严格整形, 应保证与钢管扣紧时, 活动部位灵活, 夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时, 扣件必须取样送有相关国家资质的试验单位, 进行扣件抗滑力等试验, 试验结果满足设计要求后方可在施工中使用。3．钢管及扣件报废标准: 钢管弯曲、 压扁、 有裂纹或严重锈蚀; 扣件有脆裂、 变形、 滑扣应报废和禁止使用。 4、 搭设架子前应进行保养, 除锈并统一涂色, 颜色力求环2下载后可任意编辑境美观。脚手架立杆、 防护栏杆、 踢脚杆统一漆黄色, 剪力撑统一漆桔红色。底排立杆、 扫地杆均漆红白相间 色。 5、 脚手板的采纳, 厚度不小于50mm,宽度大于等于200mm, 长度为4-6m,其材质应符合国家现行标准《木结构设计规定》( GBJ5-88) 中对Ⅱ级木材的规定, 不得有开裂、 腐朽。脚手板的两端应采纳直径为4mm的镀锌钢丝各设两道箍。6、 安全网采纳密目式安全网, 网目应满足 目／100cm2, 做耐贯...
