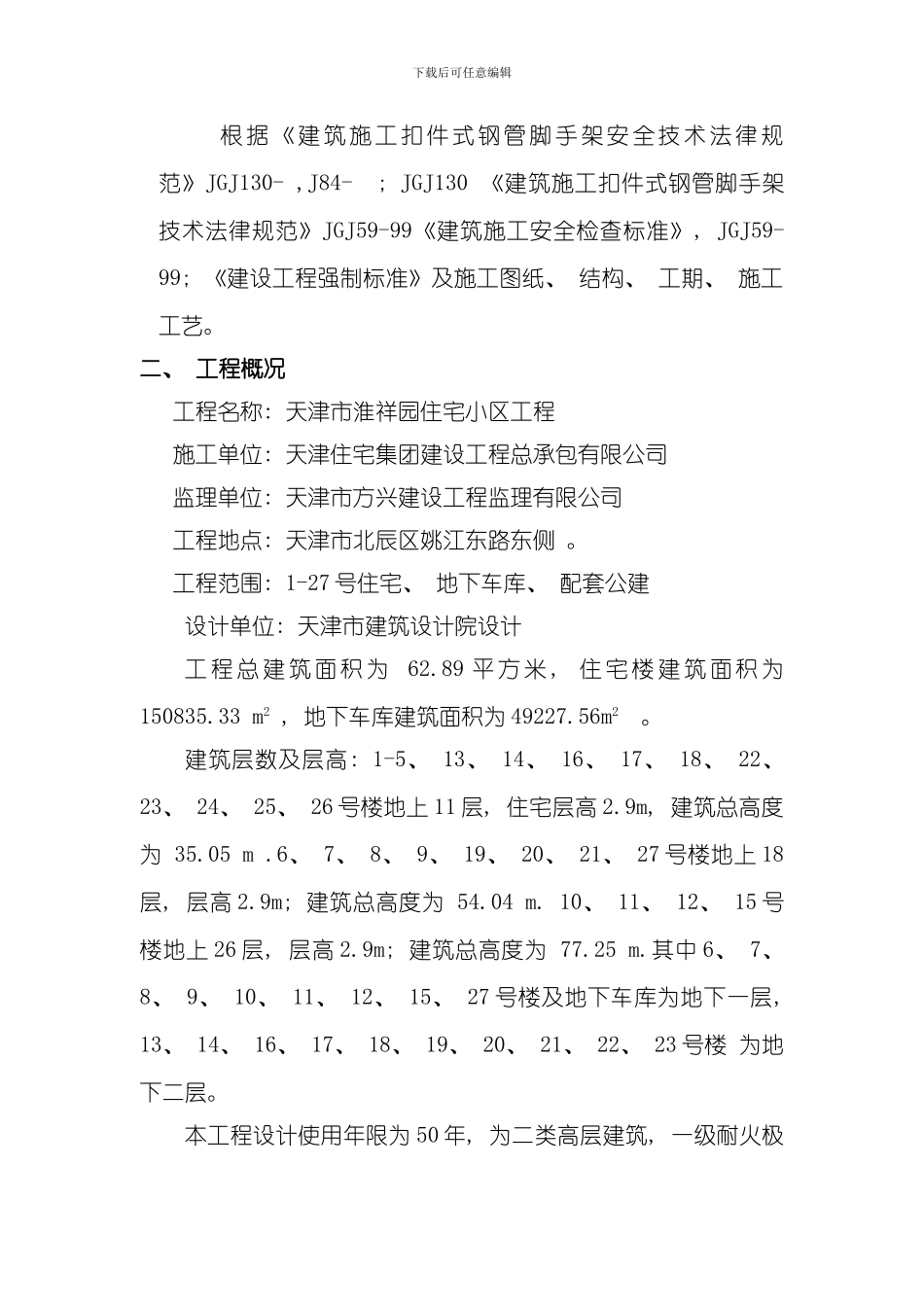

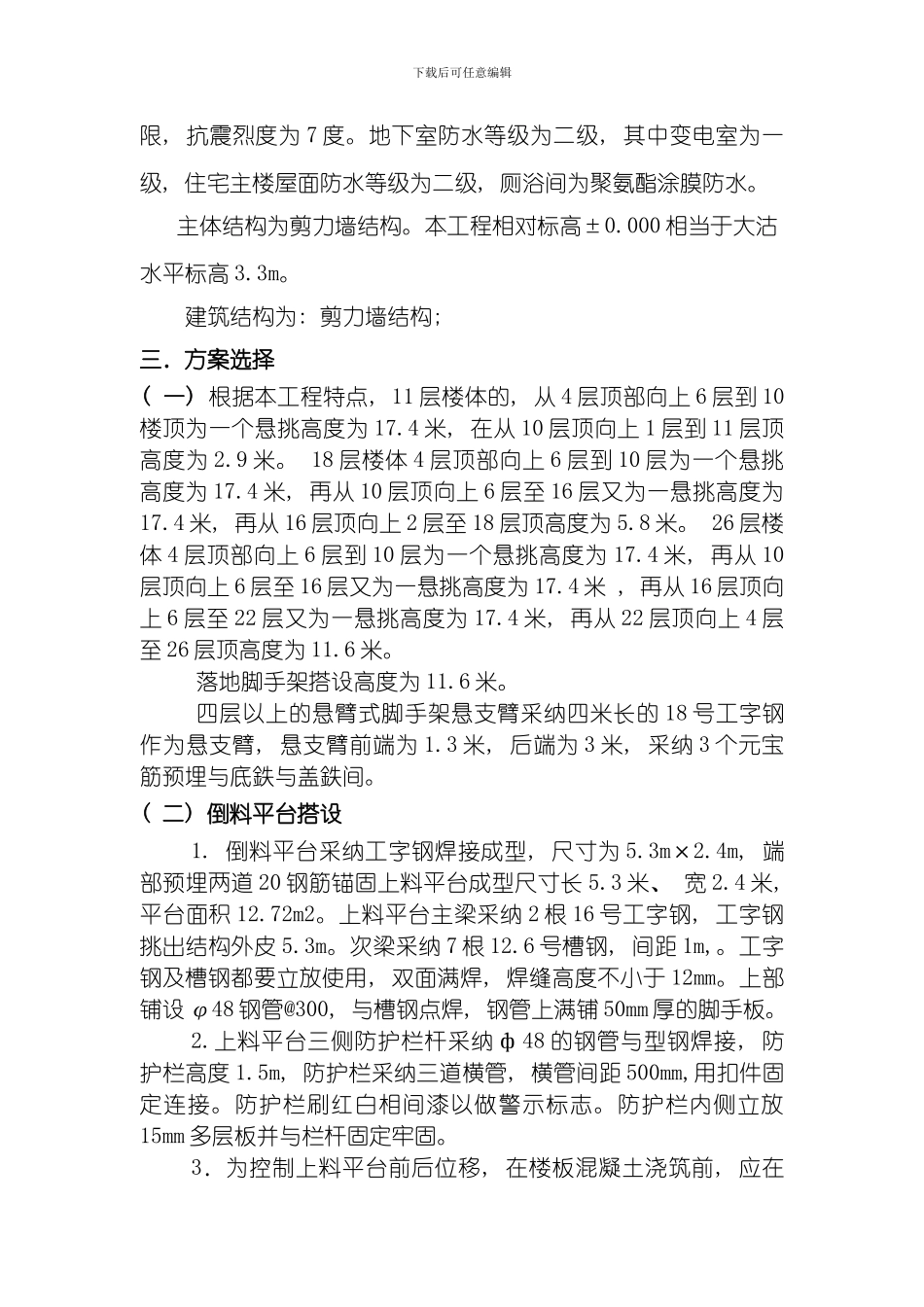

C 地块淮祥园项目脚手架方案天津住宅集团建设工程总承包有限公司淮祥园项目部一、 编制依据下载后可任意编辑根据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- ,J84- ; JGJ130 《建筑施工扣件式钢管脚手架技术法律规范》JGJ59-99《建筑施工安全检查标准》, JGJ59-99; 《建设工程强制标准》及施工图纸、 结构、 工期、 施工工艺。二、 工程概况工程名称: 天津市淮祥园住宅小区工程施工单位: 天津住宅集团建设工程总承包有限公司监理单位: 天津市方兴建设工程监理有限公司 工程地点: 天津市北辰区姚江东路东侧 。工程范围: 1-27 号住宅、 地下车库、 配套公建设计单位: 天津市建筑设计院设计工 程 总 建 筑 面 积 为 62.89 平 方 米 , 住 宅 楼 建 筑 面 积 为150835.33 m2 , 地下车库建筑面积为 49227.56m2 。建筑层数及层高: 1-5、 13、 14、 16、 17、 18、 22、 23、 24、 25、 26 号楼地上 11 层, 住宅层高 2.9m, 建筑总高度为 35.05 m .6、 7、 8、 9、 19、 20、 21、 27 号楼地上 18层, 层高 2.9m; 建筑总高度为 54.04 m. 10、 11、 12、 15 号楼地上 26 层, 层高 2.9m; 建筑总高度为 77.25 m.其中 6、 7、 8、 9、 10、 11、 12、 15、 27 号楼及地下车库为地下一层, 13、 14、 16、 17、 18、 19、 20、 21、 22、 23 号楼 为地下二层。本工程设计使用年限为 50 年, 为二类高层建筑, 一级耐火极下载后可任意编辑限, 抗震烈度为 7 度。地下室防水等级为二级, 其中变电室为一级, 住宅主楼屋面防水等级为二级, 厕浴间为聚氨酯涂膜防水。主体结构为剪力墙结构。本工程相对标高±0.000 相当于大沽水平标高 3.3m。建筑结构为: 剪力墙结构; 三．方案选择( 一) 根据本工程特点, 11 层楼体的, 从 4 层顶部向上 6 层到 10楼顶为一个悬挑高度为 17.4 米, 在从 10 层顶向上 1 层到 11 层顶高度为 2.9 米。 18 层楼体 4 层顶部向上 6 层到 10 层为一个悬挑高度为 17.4 米, 再从 10 层顶向上 6 层至 16 层又为一悬挑高度为17.4 米, 再从 16 层顶向上 2 层至 18 层顶高度为 5.8 米。 26 层楼体 4 层顶部向上 6 层到 10 层为一个悬挑高度为 17.4 米, 再从 10层顶向上 6 层至 16 层又为一悬挑高度为 17.4 米 , 再从 16 层顶向上 6 ...
