脱硝氨的存储和供应系统调试方案范文

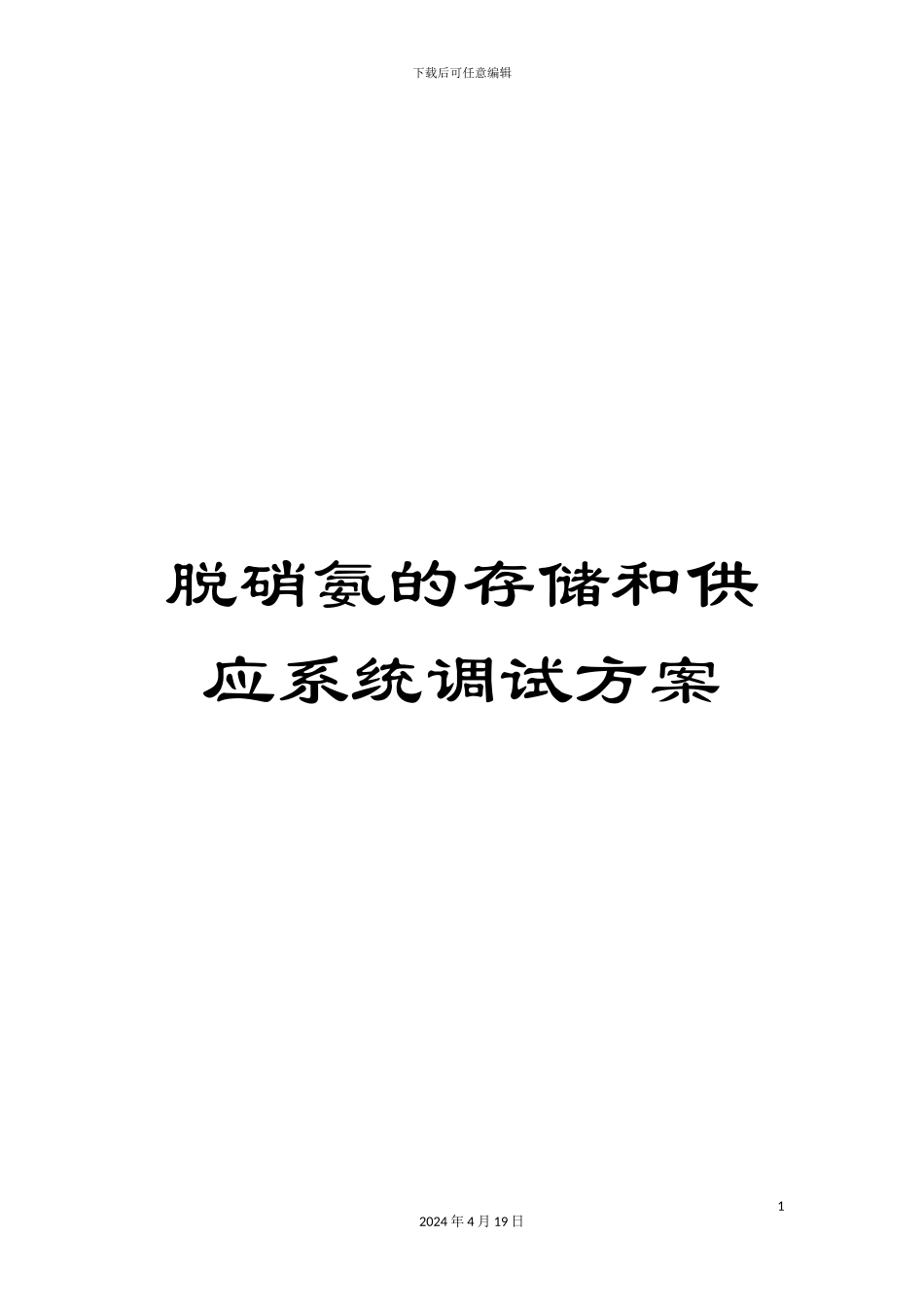

脱硝氨的存储和供应系统调试方案范文_第1页
1/22

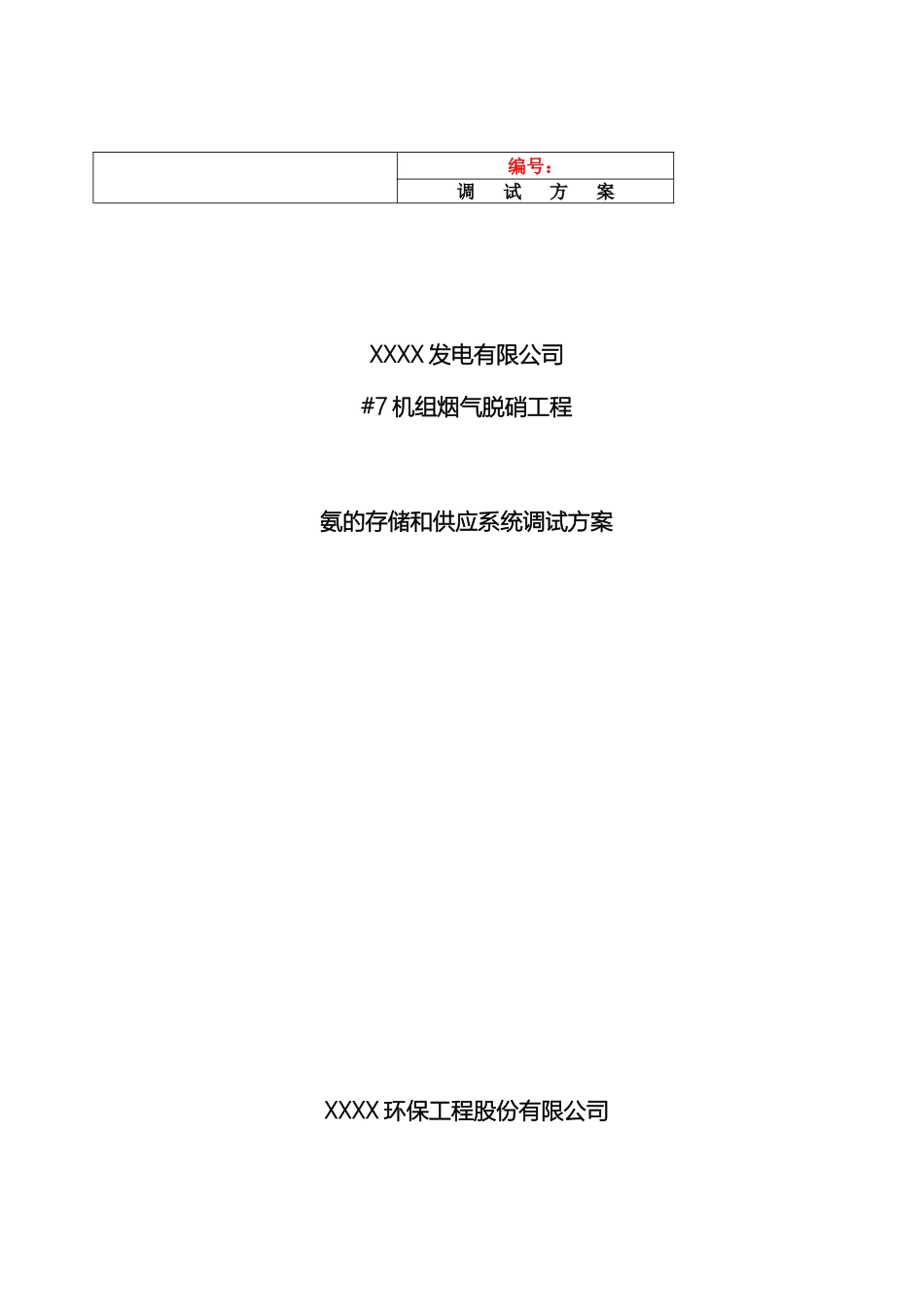

脱硝氨的存储和供应系统调试方案范文_第2页
2/22

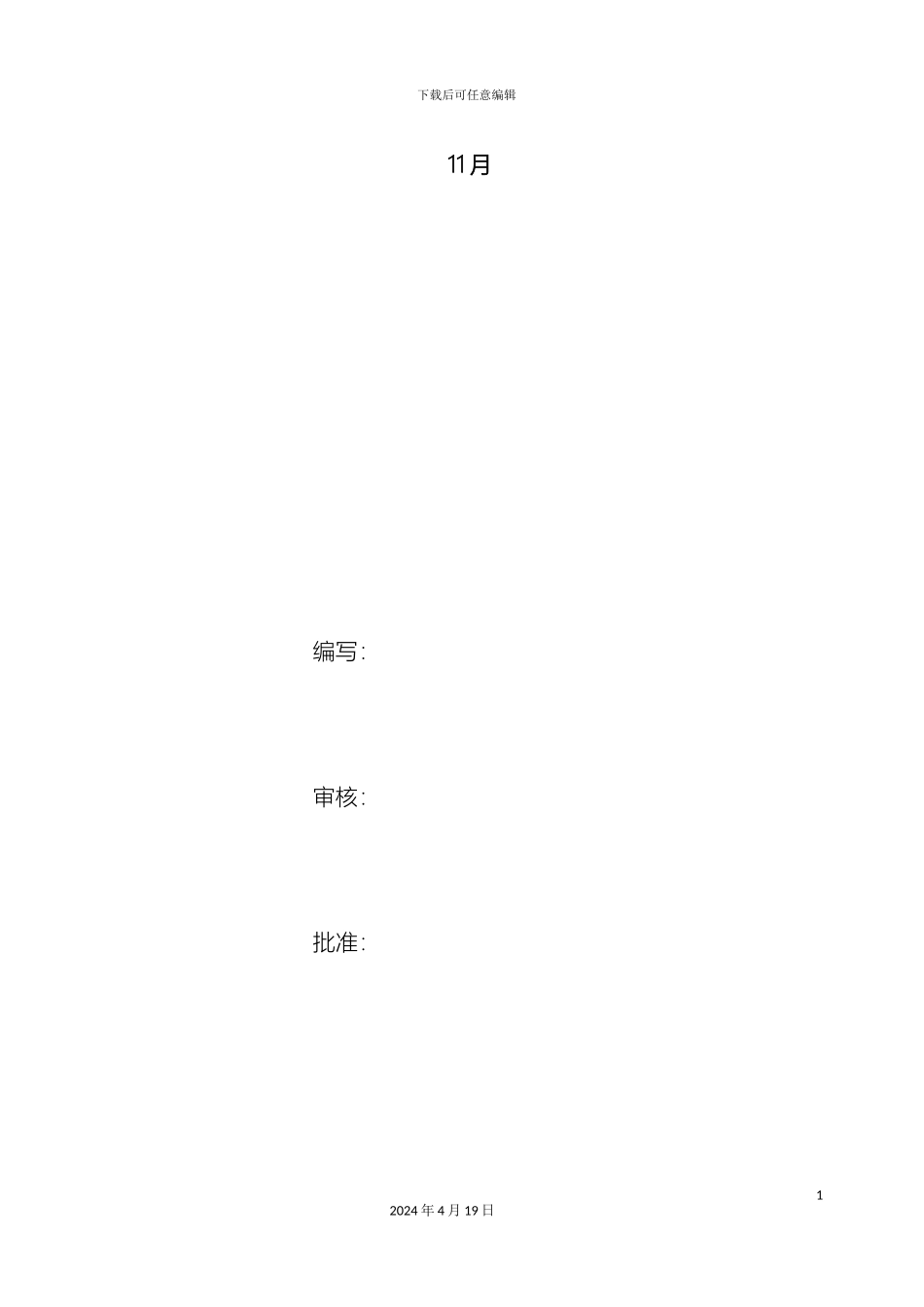

脱硝氨的存储和供应系统调试方案范文_第3页
3/22
下载后可任意编辑脱硝氨的存储和供应系统调试方案12024 年 4 月 19 日XXXX 发电有限公司#7 机组烟气脱硝工程氨的存储和供应系统调试方案XXXX 环保工程股份有限公司编号:调 试 方 案下载后可任意编辑 11 月编写:审核:批准:12024 年 4 月 19 日下载后可任意编辑1. 目的为了顺利地开展和完成 XXXX 发电有限公司#7 机组烟气脱硝工程调试的各项任务,法律规范调试的工作,确保 XXXX 发电有限公司#7 机组烟气脱硝工程顺利移交生产,特编写此方案。2. 概况XXXX 发电有限公司 2×600MW 发电机组工程烟气脱硝工程采纳选择性催化还原脱硝法(SCR)全烟气脱硝装置,该工程由 XXXX 环保工程股份有限公司总承包,XXXX 环保工程股份有限公司负责系统调试工作。XXXX 发电有限公司 2×600MW 发电机组脱硝工程采纳一套氨储存及供应系统,液氨从液氨槽车由卸料压缩机送入液氨储罐,再经过蒸发器蒸发为氨气后经过氨缓冲槽和输送管道进入锅炉区,经过与空气均匀混合后由分布导阀进入 SCR 反应器,SCR 反应器设置于空气预热器上游,氨气进入 SCR 反应器的上方,经过喷氨隔栅和烟气均匀分布混合,混合后,烟气经过反应器内触媒层进行还原反应,并完成脱硝过程,脱硝后的12024 年 4 月 19 日下载后可任意编辑烟气再进入空气预热器继续进行热交换。氨的存储和供应系统简介氨存储和供应系统主要设备包括:液氨罐、氨蒸发器、气氨罐、氨压缩机、过滤器、氨气泄漏检测器和油分离器及相应的管道和阀门。此套系统提供氨气供脱硝反应使用。液氨的供应由液氨槽车运送,利用液氨卸料压缩机将液氨由槽车输入液氨储罐内,储罐输出的液氨于液氨蒸发器内蒸发为氨气,经氨气缓冲槽送达脱硝系统。系统紧急排放的氨气则排放至氨气稀释槽中,经水的吸收排入废水池,再经由废水泵送至废水处理厂处理。液氨储存和供应系统的控制在主体机组的 DCS 上实现,就地也同时安装了 MCC 手操。2.1 氨存储和供应系统的主要设备(1)卸料压缩机卸料压缩机为往复式压缩机,压缩机抽取液氨罐中的气氨,压入槽车,将槽车中液氨推挤入液氨储罐中。氨压缩机主要技术参数:型号:201A制冷量(5/40℃):77KW排气量:77 m322024 年 4 月 19 日下载后可任意编辑电机功率:18.5KW(2)液氨储罐工程共设计 2 个储罐,一个液氨储罐的存储容量为 81m3。一个液氨储罐可供应一套 SCR 机组脱硝反应所需氨气一周。储罐上安装有超流阀、逆止阀、紧急关断阀和安...
