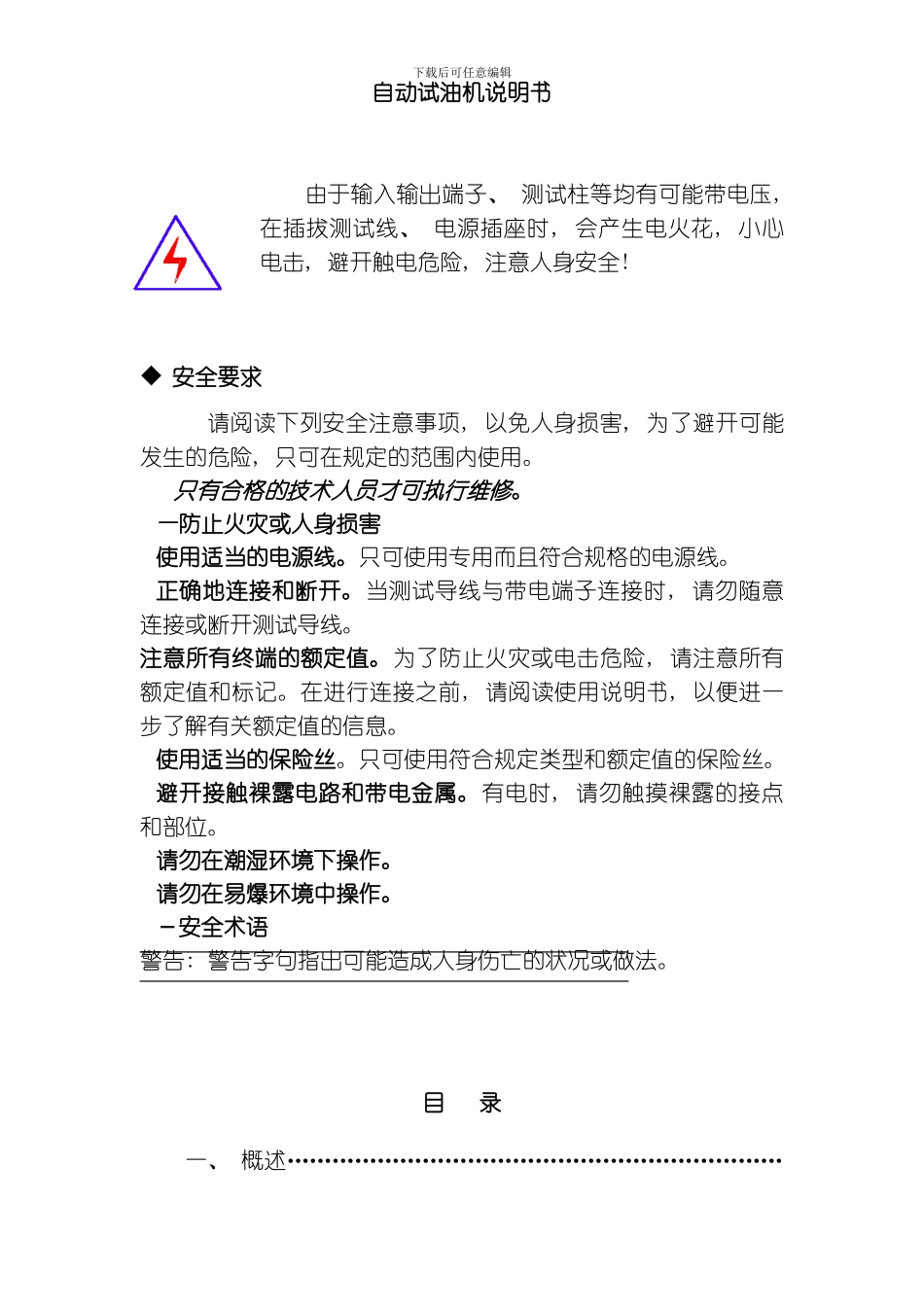

下载后可任意编辑自动试油机说明书由于输入输出端子、 测试柱等均有可能带电压, 在插拔测试线、 电源插座时, 会产生电火花, 小心电击, 避开触电危险, 注意人身安全!  安全要求请阅读下列安全注意事项, 以免人身损害, 为了避开可能发生的危险, 只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身损害使用适当的电源线。只可使用专用而且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时, 请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险, 请注意所有额定值和标记。在进行连接之前, 请阅读使用说明书, 以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避开接触裸露电路和带电金属。有电时, 请勿触摸裸露的接点和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告: 警告字句指出可能造成人身伤亡的状况或做法。目 录一、 概述…………………………………………………………下载后可任意编辑…1二、 主要技术指标…………………………………………………1三、 仪器结构………………………………………………………2四、 使用操作方法…………………………………………………2五、 检测校正说明…………………………………………………6六、 操作安全保护功能……………………………………………7七、 打印机装卸纸说明……………………………………………7八、 注意事项………………………………………………………7一、 概述HTJY-80S 三杯全自动绝缘油介电强度测试仪是一种集计算机及微处理器为核心部件的高精度, 全自动油试验装置, 成功地攻克了强电磁场对微处理器严重干扰的难关, 实现了机电一体化, 使本仪器具备了自动检测、 自动测试、 自动处理、 自动打印诸多功能, 且测试精度高、 操作方便、 安全可靠, 并采纳先进的干式变压器组合, 具有体积小巧、 重量轻、 造型美观、 使用方便等特点。本仪器以优良的品质、 可靠的性能满足绝缘油介电强度试验的要求, 为绝缘油介电强度测量提供了一种标准的检验手段。二、 主要技术指标1、 测量范围: 0～80kV AC50Hz2、 供电电源: AC220V±10% 50Hz3、 升压速度: 2kV/S4、 测量精度: 1.5%5、 测量分辨率: 0.01kV下载后可任意编辑6、 油杯电极间隙: 电极间隙 2.5mm 7、 环境温度: 15～25℃8、 相对湿...
