艺术楼屋面施工方案模板

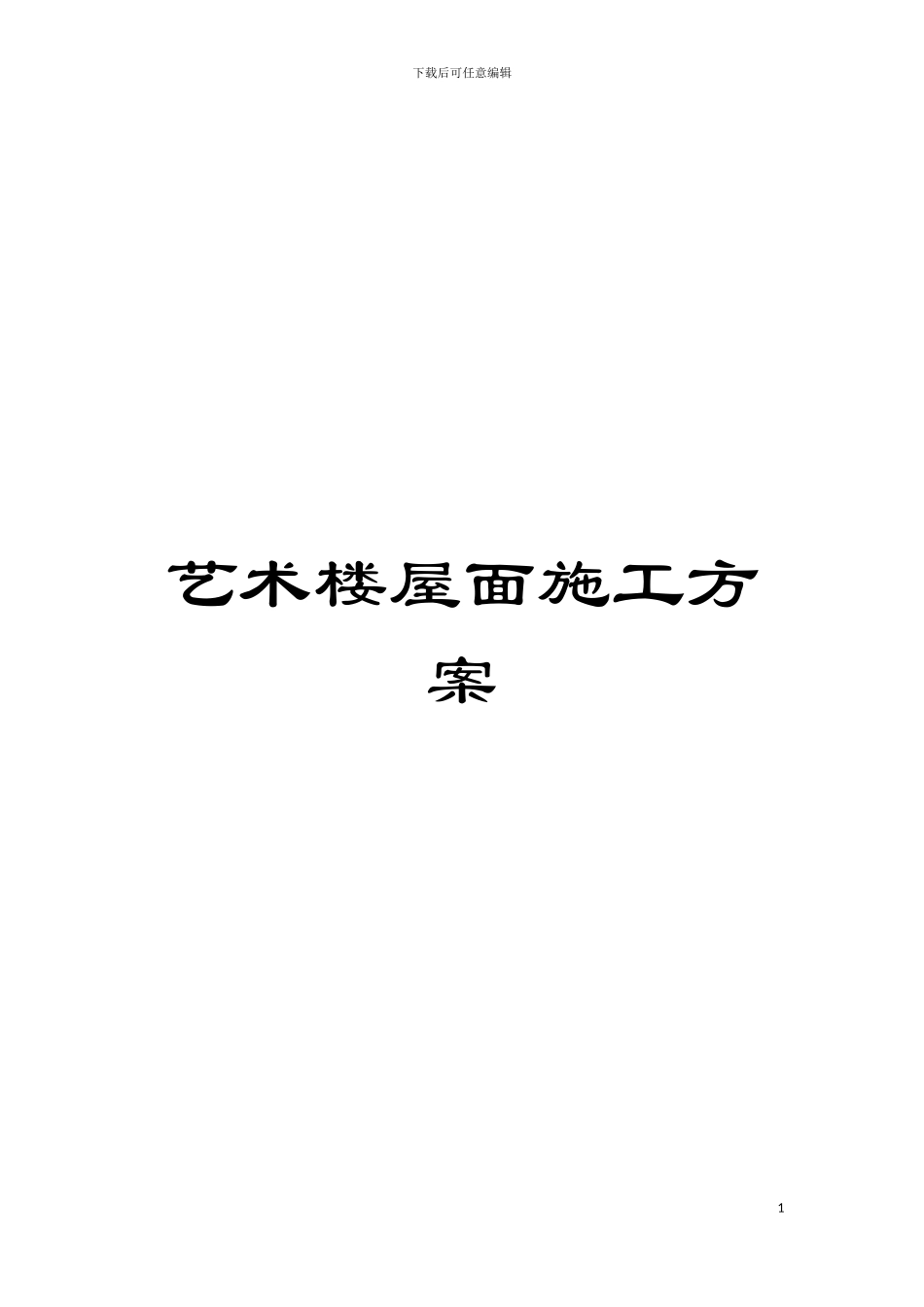

艺术楼屋面施工方案模板_第1页
1/16

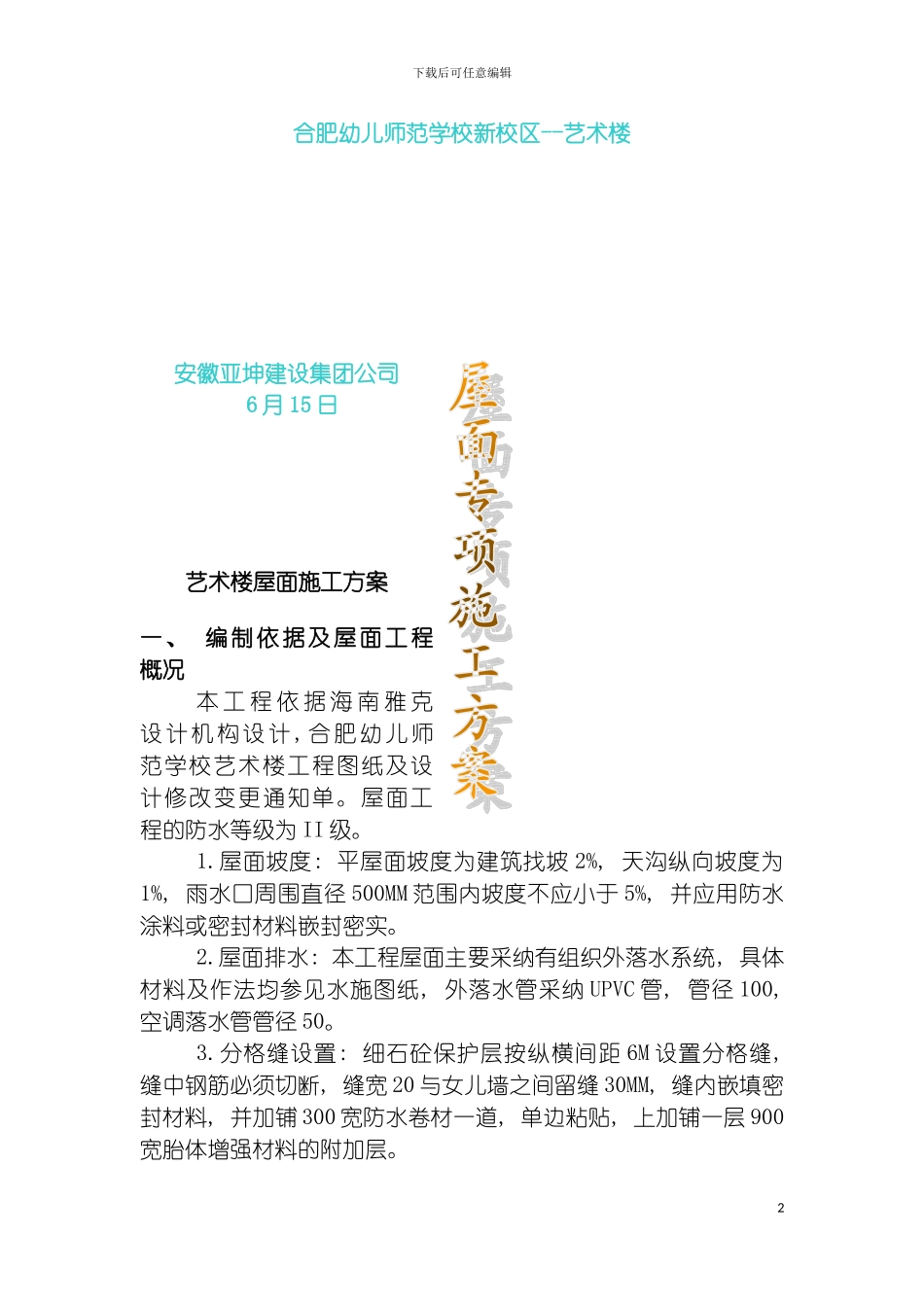

艺术楼屋面施工方案模板_第2页
2/16

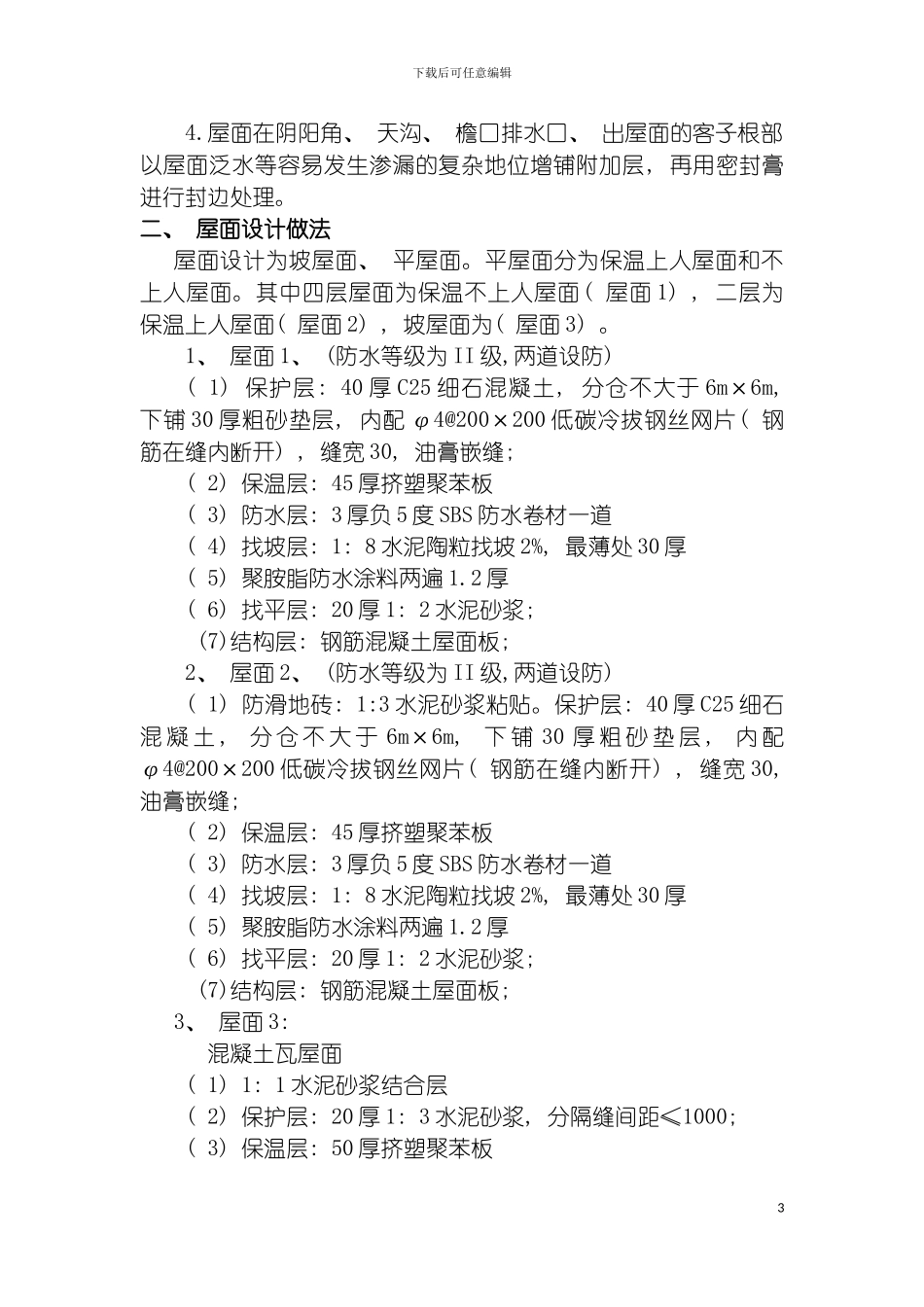

艺术楼屋面施工方案模板_第3页
3/16
下载后可任意编辑艺术楼屋面施工方案1下载后可任意编辑合肥幼儿师范学校新校区--艺术楼 安徽亚坤建设集团公司 6 月 15 日艺术楼屋面施工方案一、 编制依据及屋面工程概况本 工 程 依 据 海 南 雅 克设计机构设计,合肥幼儿师范学校艺术楼工程图纸及设计修改变更通知单。屋面工程的防水等级为 II 级。1.屋面坡度: 平屋面坡度为建筑找坡 2%, 天沟纵向坡度为1%, 雨水口周围直径 500MM 范围内坡度不应小于 5%, 并应用防水涂料或密封材料嵌封密实。2.屋面排水: 本工程屋面主要采纳有组织外落水系统, 具体材料及作法均参见水施图纸, 外落水管采纳 UPVC 管, 管径 100, 空调落水管管径 50。3.分格缝设置: 细石砼保护层按纵横间距 6M 设置分格缝, 缝中钢筋必须切断, 缝宽 20 与女儿墙之间留缝 30MM, 缝内嵌填密封材料, 并加铺 300 宽防水卷材一道, 单边粘贴, 上加铺一层 900宽胎体增强材料的附加层。2下载后可任意编辑4.屋面在阴阳角、 天沟、 檐口排水口、 出屋面的客子根部以屋面泛水等容易发生渗漏的复杂地位增铺附加层, 再用密封膏进行封边处理。二、 屋面设计做法屋面设计为坡屋面、 平屋面。平屋面分为保温上人屋面和不上人屋面。其中四层屋面为保温不上人屋面( 屋面 1) , 二层为保温上人屋面( 屋面 2) , 坡屋面为( 屋面 3) 。1、 屋面 1、 (防水等级为 II 级,两道设防)( 1) 保护层: 40 厚 C25 细石混凝土, 分仓不大于 6m×6m, 下铺 30 厚粗砂垫层, 内配 φ4@200×200 低碳冷拔钢丝网片( 钢筋在缝内断开) , 缝宽 30, 油膏嵌缝; ( 2) 保温层: 45 厚挤塑聚苯板( 3) 防水层: 3 厚负 5 度 SBS 防水卷材一道( 4) 找坡层: 1: 8 水泥陶粒找坡 2%, 最薄处 30 厚( 5) 聚胺脂防水涂料两遍 1.2 厚( 6) 找平层: 20 厚 1: 2 水泥砂浆; (7)结构层: 钢筋混凝土屋面板; 2、 屋面 2、 (防水等级为 II 级,两道设防)( 1) 防滑地砖: 1:3 水泥砂浆粘贴。保护层: 40 厚 C25 细石混 凝 土 , 分 仓 不 大 于 6m×6m, 下 铺 30 厚 粗 砂 垫 层 , 内 配φ4@200×200 低碳冷拔钢丝网片( 钢筋在缝内断开) , 缝宽 30, 油膏嵌缝; ( 2) 保温层: 45 厚挤塑聚苯板( 3) 防水层: 3 厚负 5 度 SBS 防水卷材一道( 4) 找坡层: 1: 8 水泥陶粒找坡 2%, 最薄处 30 厚( 5) 聚胺脂防水涂料两遍 1...
