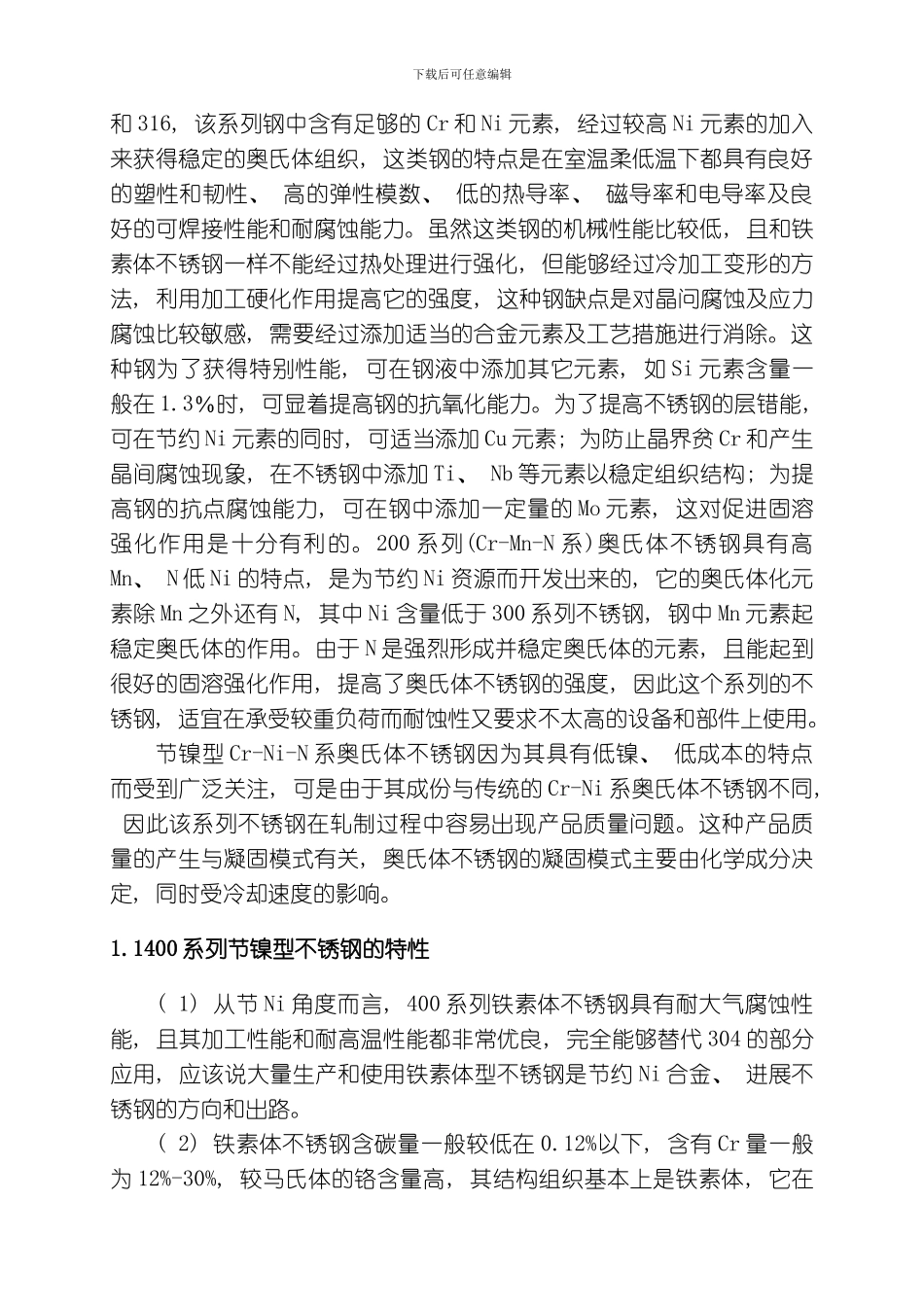

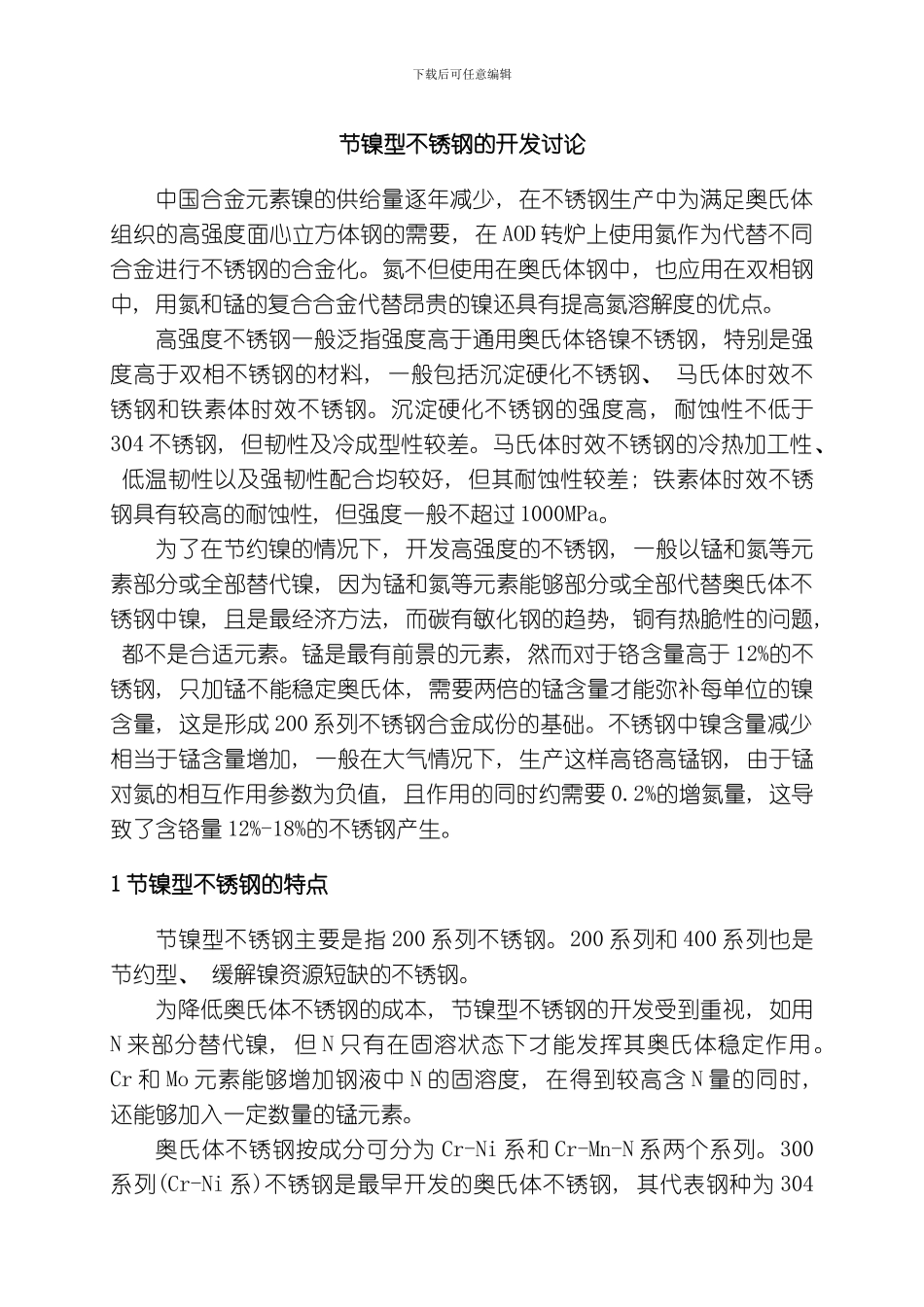

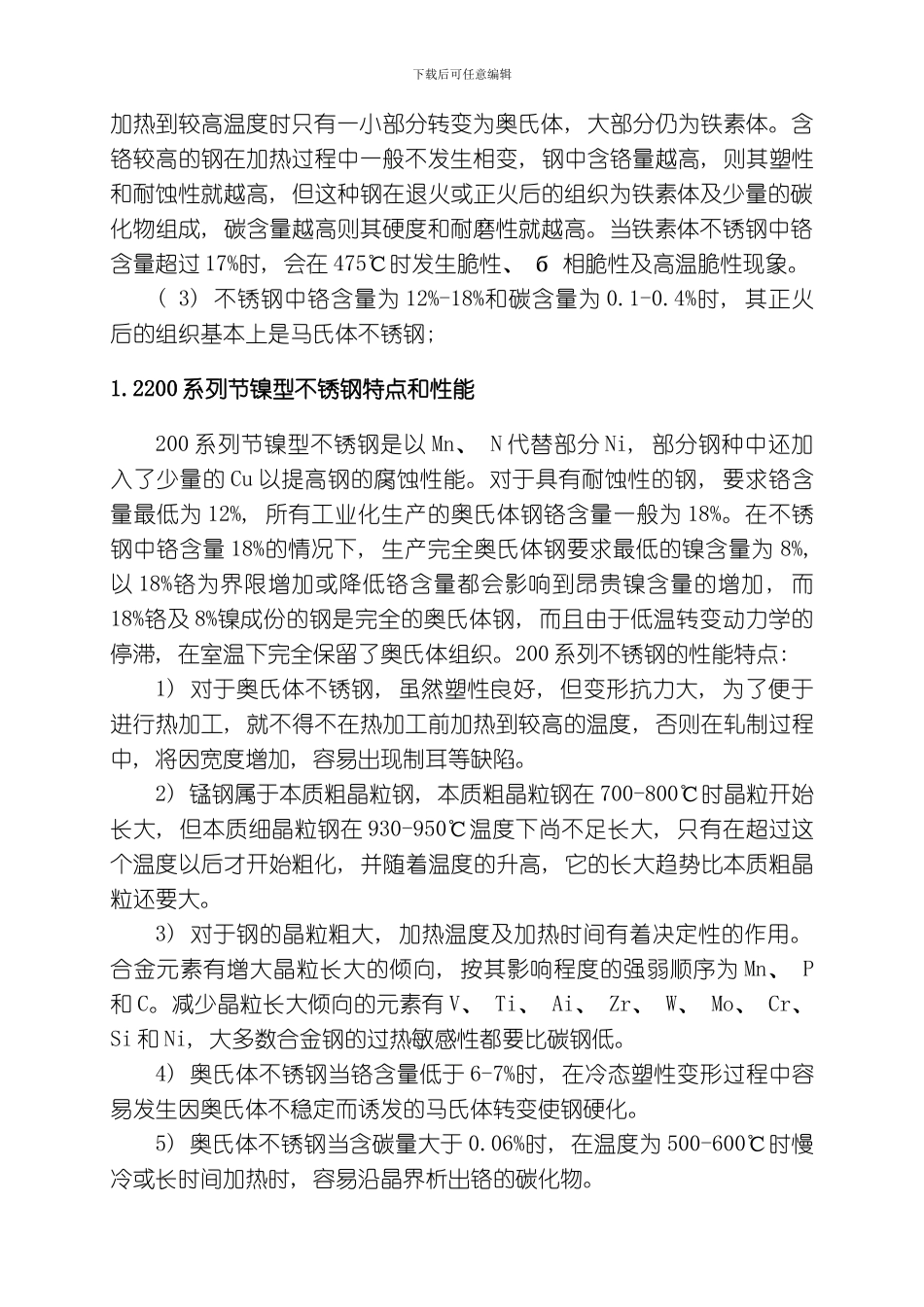

下载后可任意编辑节镍型不锈钢的开发讨论中国合金元素镍的供给量逐年减少, 在不锈钢生产中为满足奥氏体组织的高强度面心立方体钢的需要, 在 AOD 转炉上使用氮作为代替不同合金进行不锈钢的合金化。氮不但使用在奥氏体钢中, 也应用在双相钢中, 用氮和锰的复合合金代替昂贵的镍还具有提高氮溶解度的优点。高强度不锈钢一般泛指强度高于通用奥氏体铬镍不锈钢, 特别是强度高于双相不锈钢的材料, 一般包括沉淀硬化不锈钢、 马氏体时效不锈钢和铁素体时效不锈钢。沉淀硬化不锈钢的强度高, 耐蚀性不低于304 不锈钢, 但韧性及冷成型性较差。马氏体时效不锈钢的冷热加工性、 低温韧性以及强韧性配合均较好, 但其耐蚀性较差; 铁素体时效不锈钢具有较高的耐蚀性, 但强度一般不超过 1000MPa。为了在节约镍的情况下, 开发高强度的不锈钢, 一般以锰和氮等元素部分或全部替代镍, 因为锰和氮等元素能够部分或全部代替奥氏体不锈钢中镍, 且是最经济方法, 而碳有敏化钢的趋势, 铜有热脆性的问题, 都不是合适元素。锰是最有前景的元素, 然而对于铬含量高于 12%的不锈钢, 只加锰不能稳定奥氏体, 需要两倍的锰含量才能弥补每单位的镍含量, 这是形成 200 系列不锈钢合金成份的基础。不锈钢中镍含量减少相当于锰含量增加, 一般在大气情况下, 生产这样高铬高锰钢, 由于锰对氮的相互作用参数为负值, 且作用的同时约需要 0.2%的增氮量, 这导致了含铬量 12%-18%的不锈钢产生。1 节镍型不锈钢的特点节镍型不锈钢主要是指 200 系列不锈钢。200 系列和 400 系列也是节约型、 缓解镍资源短缺的不锈钢。为降低奥氏体不锈钢的成本, 节镍型不锈钢的开发受到重视, 如用N 来部分替代镍, 但 N 只有在固溶状态下才能发挥其奥氏体稳定作用。Cr 和 Mo 元素能够增加钢液中 N 的固溶度, 在得到较高含 N 量的同时, 还能够加入一定数量的锰元素。奥氏体不锈钢按成分可分为 Cr-Ni 系和 Cr-Mn-N 系两个系列。300系列(Cr-Ni 系)不锈钢是最早开发的奥氏体不锈钢, 其代表钢种为 304下载后可任意编辑和 316, 该系列钢中含有足够的 Cr 和 Ni 元素, 经过较高 Ni 元素的加入来获得稳定的奥氏体组织, 这类钢的特点是在室温柔低温下都具有良好的塑性和韧性、 高的弹性模数、 低的热导率、 磁导率和电导率及良好的可焊接性能和耐腐蚀能力。虽然这类钢的机械性能比较低, 且和铁素体不锈钢一样不能经过热处理进行强化, 但...
