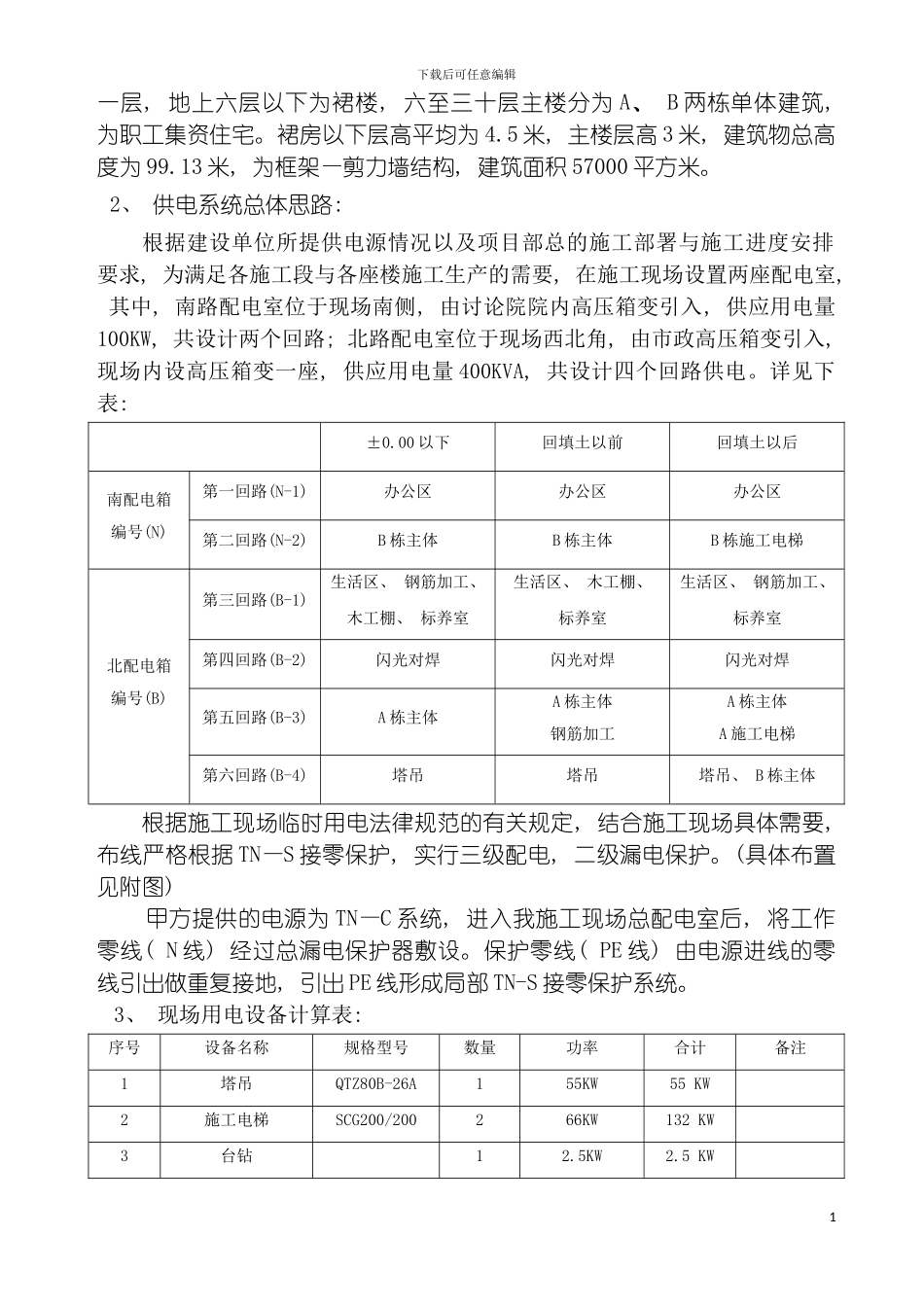

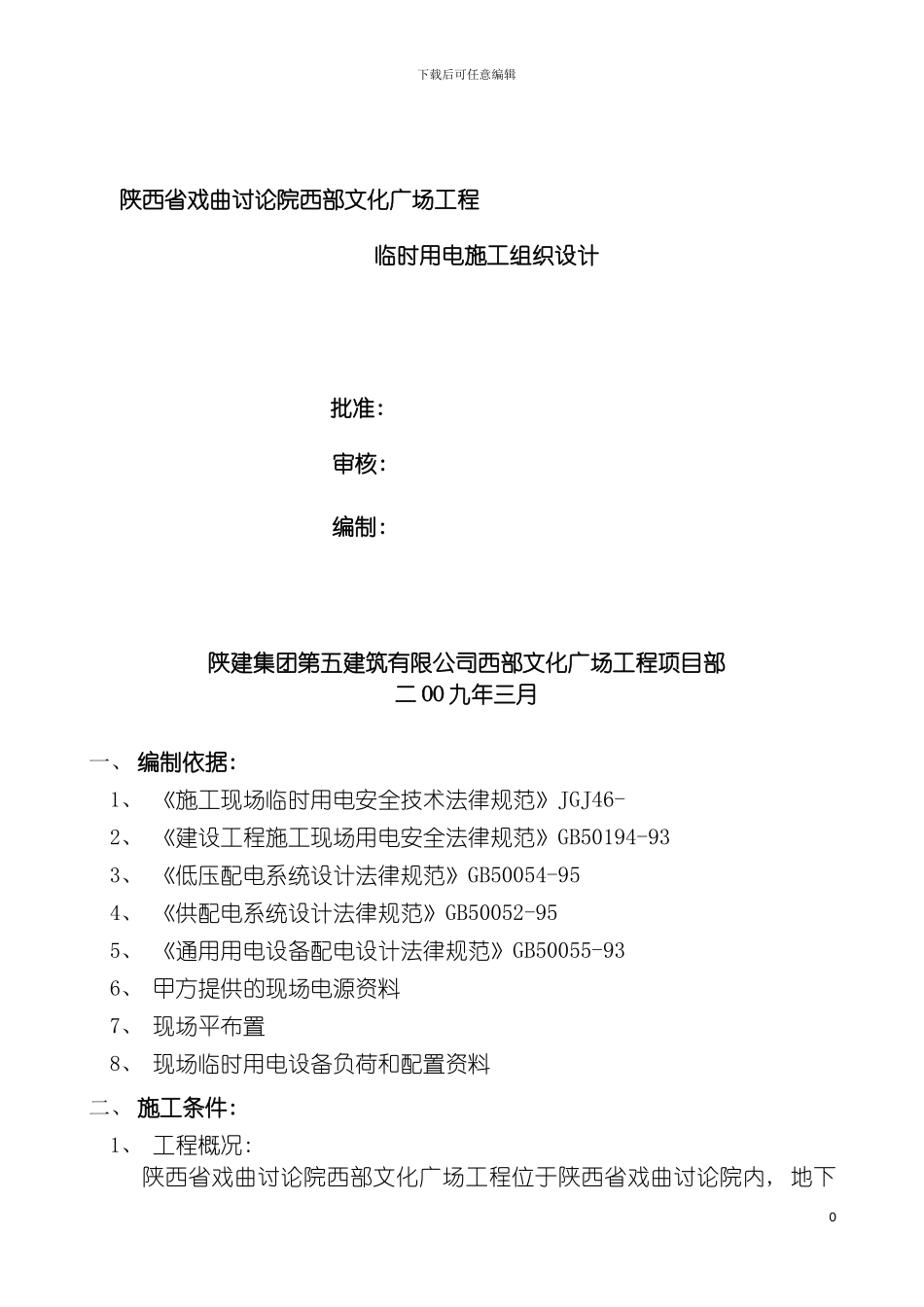

下载后可任意编辑西部文化广场工程临时用电方案1下载后可任意编辑陕西省戏曲讨论院西部文化广场工程临时用电施工组织设计批准: 审核: 编制: 陕建集团第五建筑有限公司西部文化广场工程项目部二 OO 九年三月一、 编制依据: 1、 《施工现场临时用电安全技术法律规范》JGJ46- 2、 《建设工程施工现场用电安全法律规范》GB50194-933、 《低压配电系统设计法律规范》GB50054-954、 《供配电系统设计法律规范》GB50052-955、 《通用用电设备配电设计法律规范》GB50055-936、 甲方提供的现场电源资料7、 现场平布置8、 现场临时用电设备负荷和配置资料二、 施工条件: 1、 工程概况: 陕西省戏曲讨论院西部文化广场工程位于陕西省戏曲讨论院内, 地下0下载后可任意编辑一层, 地上六层以下为裙楼, 六至三十层主楼分为 A、 B 两栋单体建筑, 为职工集资住宅。裙房以下层高平均为 4.5 米, 主楼层高 3 米, 建筑物总高度为 99.13 米, 为框架—剪力墙结构, 建筑面积 57000 平方米。2、 供电系统总体思路: 根据建设单位所提供电源情况以及项目部总的施工部署与施工进度安排要求, 为满足各施工段与各座楼施工生产的需要, 在施工现场设置两座配电室, 其中, 南路配电室位于现场南侧, 由讨论院院内高压箱变引入, 供应用电量100KW, 共设计两个回路; 北路配电室位于现场西北角, 由市政高压箱变引入, 现场内设高压箱变一座, 供应用电量 400KVA, 共设计四个回路供电。详见下表: ±0.00 以下回填土以前回填土以后南配电箱编号(N)第一回路(N-1)办公区办公区办公区第二回路(N-2)B 栋主体B 栋主体B 栋施工电梯北配电箱编号(B)第三回路(B-1)生活区、 钢筋加工、 木工棚、 标养室生活区、 木工棚、 标养室生活区、 钢筋加工、 标养室第四回路(B-2)闪光对焊闪光对焊闪光对焊第五回路(B-3)A 栋主体A 栋主体钢筋加工A 栋主体A 施工电梯第六回路(B-4)塔吊塔吊塔吊、 B 栋主体根据施工现场临时用电法律规范的有关规定, 结合施工现场具体需要, 布线严格根据 TN—S 接零保护, 实行三级配电, 二级漏电保护。(具体布置见附图) 甲方提供的电源为 TN—C 系统, 进入我施工现场总配电室后, 将工作零线( N 线) 经过总漏电保护器敷设。保护零线( PE 线) 由电源进线的零线引出做重复接地, 引出 PE 线形成局部 TN-S 接零保护系统。3、 现场用电设备计算表: 序号设备名称规格型号数量功率合计备注1...
