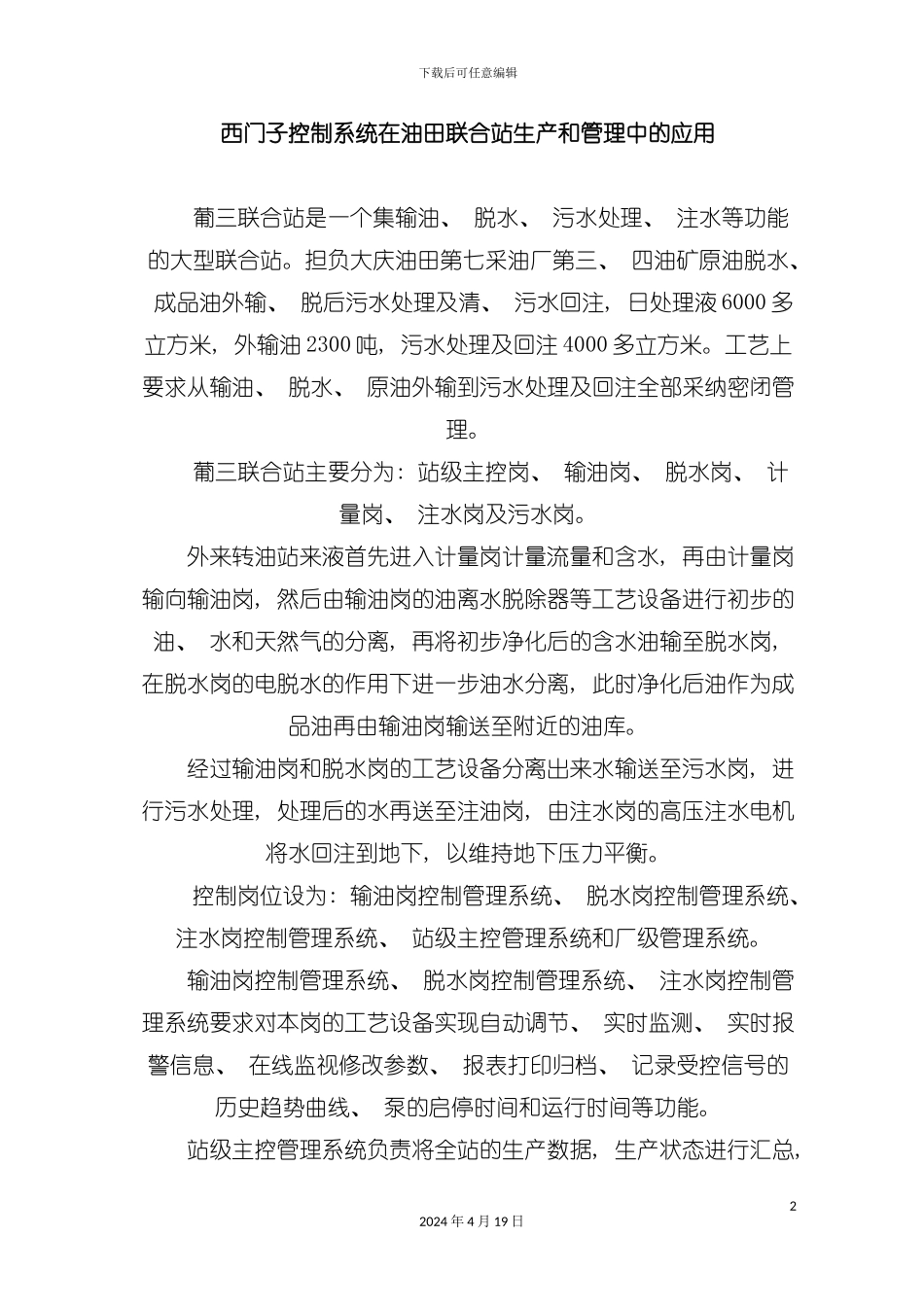

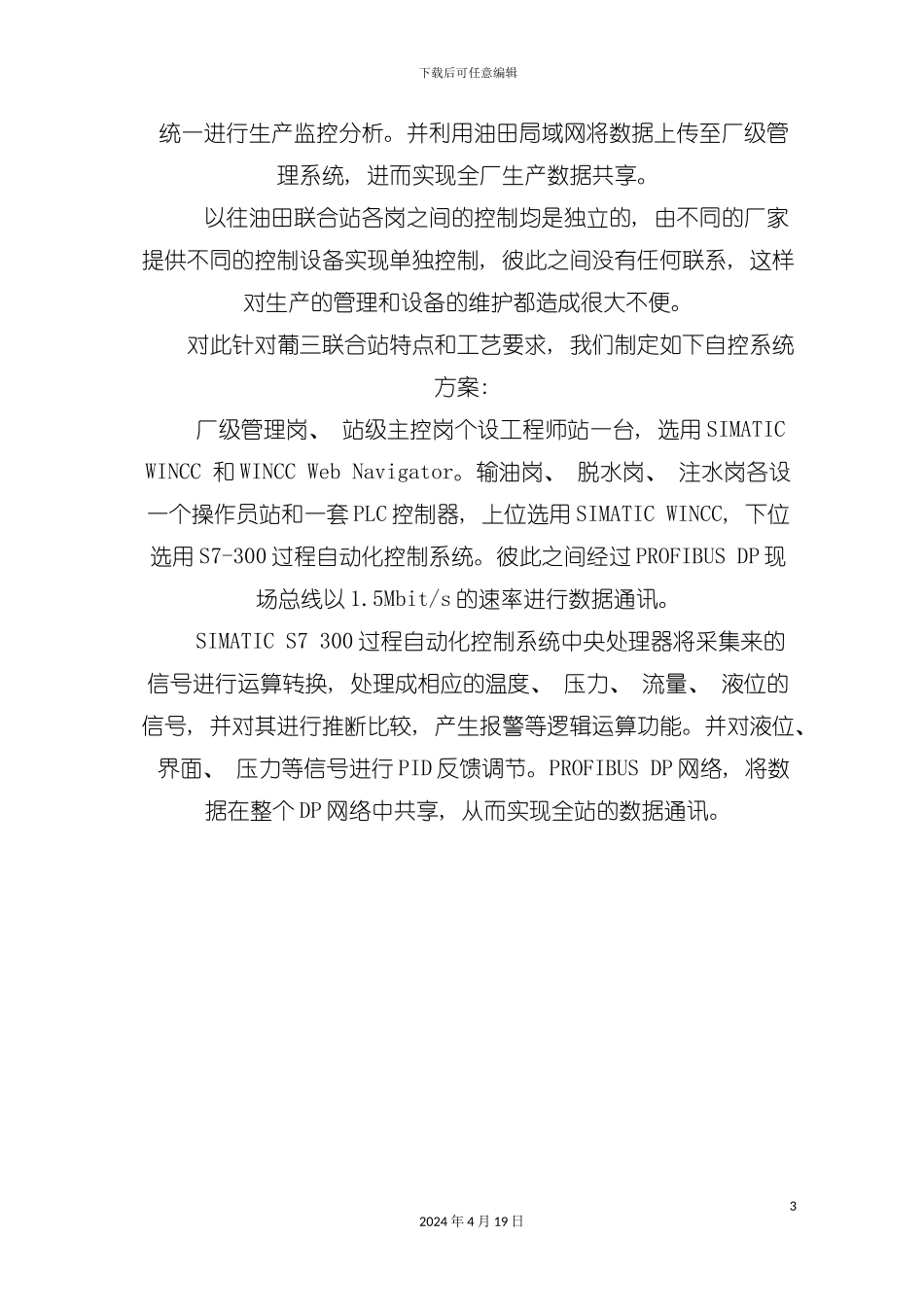

下载后可任意编辑西门子控制系统在油田联合站生产和管理中的应用模板12024 年 4 月 19 日下载后可任意编辑西门子控制系统在油田联合站生产和管理中的应用 葡三联合站是一个集输油、 脱水、 污水处理、 注水等功能的大型联合站。担负大庆油田第七采油厂第三、 四油矿原油脱水、 成品油外输、 脱后污水处理及清、 污水回注, 日处理液 6000 多立方米, 外输油 2300 吨, 污水处理及回注 4000 多立方米。工艺上要求从输油、 脱水、 原油外输到污水处理及回注全部采纳密闭管理。 葡三联合站主要分为: 站级主控岗、 输油岗、 脱水岗、 计量岗、 注水岗及污水岗。 外来转油站来液首先进入计量岗计量流量和含水, 再由计量岗输向输油岗, 然后由输油岗的油离水脱除器等工艺设备进行初步的油、 水和天然气的分离, 再将初步净化后的含水油输至脱水岗, 在脱水岗的电脱水的作用下进一步油水分离, 此时净化后油作为成品油再由输油岗输送至附近的油库。 经过输油岗和脱水岗的工艺设备分离出来水输送至污水岗, 进行污水处理, 处理后的水再送至注油岗, 由注水岗的高压注水电机将水回注到地下, 以维持地下压力平衡。 控制岗位设为: 输油岗控制管理系统、 脱水岗控制管理系统、 注水岗控制管理系统、 站级主控管理系统和厂级管理系统。 输油岗控制管理系统、 脱水岗控制管理系统、 注水岗控制管理系统要求对本岗的工艺设备实现自动调节、 实时监测、 实时报警信息、 在线监视修改参数、 报表打印归档、 记录受控信号的历史趋势曲线、 泵的启停时间和运行时间等功能。 站级主控管理系统负责将全站的生产数据, 生产状态进行汇总,22024 年 4 月 19 日下载后可任意编辑 统一进行生产监控分析。并利用油田局域网将数据上传至厂级管理系统, 进而实现全厂生产数据共享。 以往油田联合站各岗之间的控制均是独立的, 由不同的厂家提供不同的控制设备实现单独控制, 彼此之间没有任何联系, 这样对生产的管理和设备的维护都造成很大不便。 对此针对葡三联合站特点和工艺要求, 我们制定如下自控系统方案: 厂级管理岗、 站级主控岗个设工程师站一台, 选用 SIMATIC WINCC 和 WINCC Web Navigator。输油岗、 脱水岗、 注水岗各设一个操作员站和一套 PLC 控制器, 上位选用 SIMATIC WINCC, 下位选用 S7-300 过程自动化控制系统。彼此之间经过 PROFIBUS DP 现场总线以 1.5Mbit/s 的速率进行...
