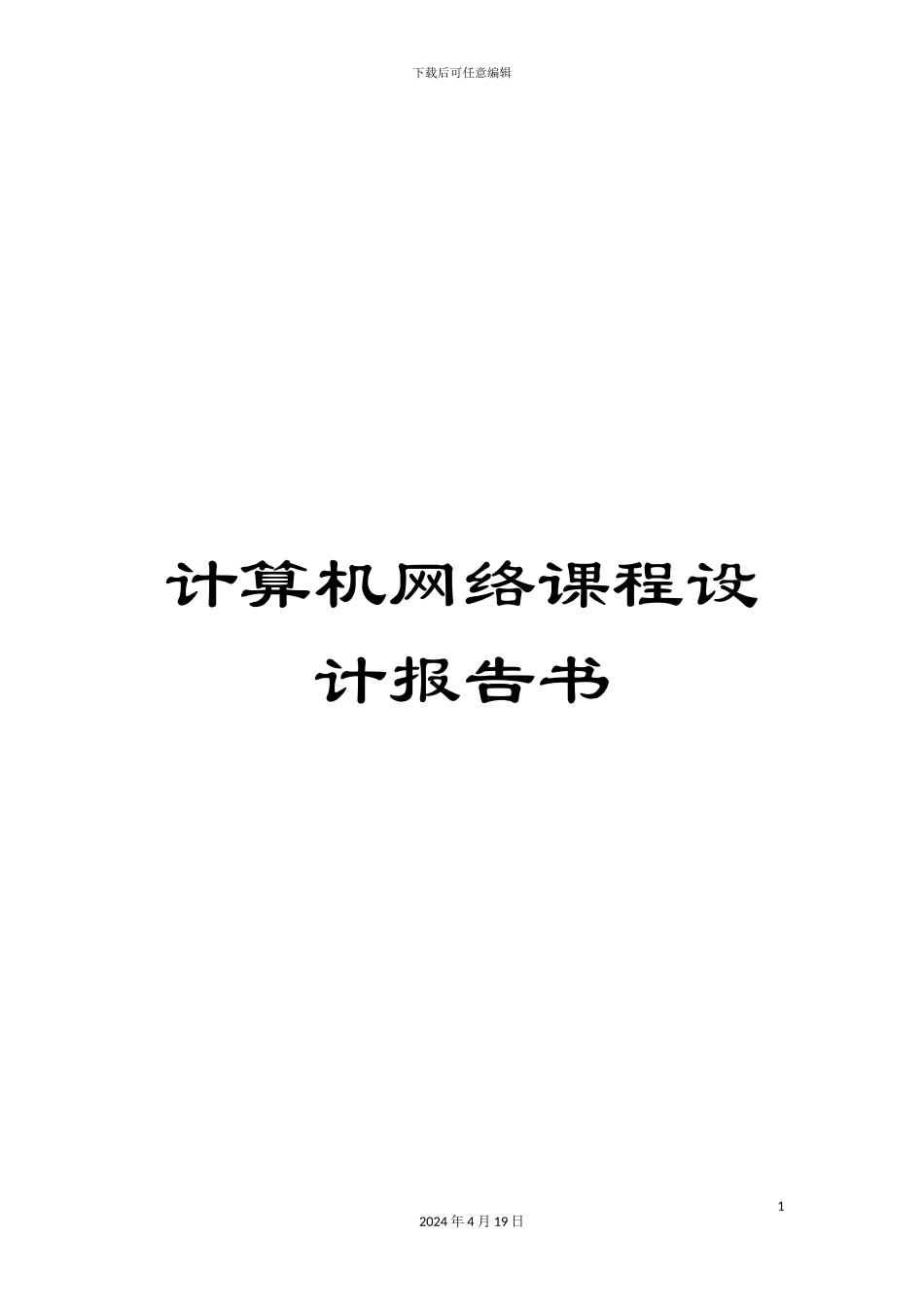

计算机网络课程设计报告书

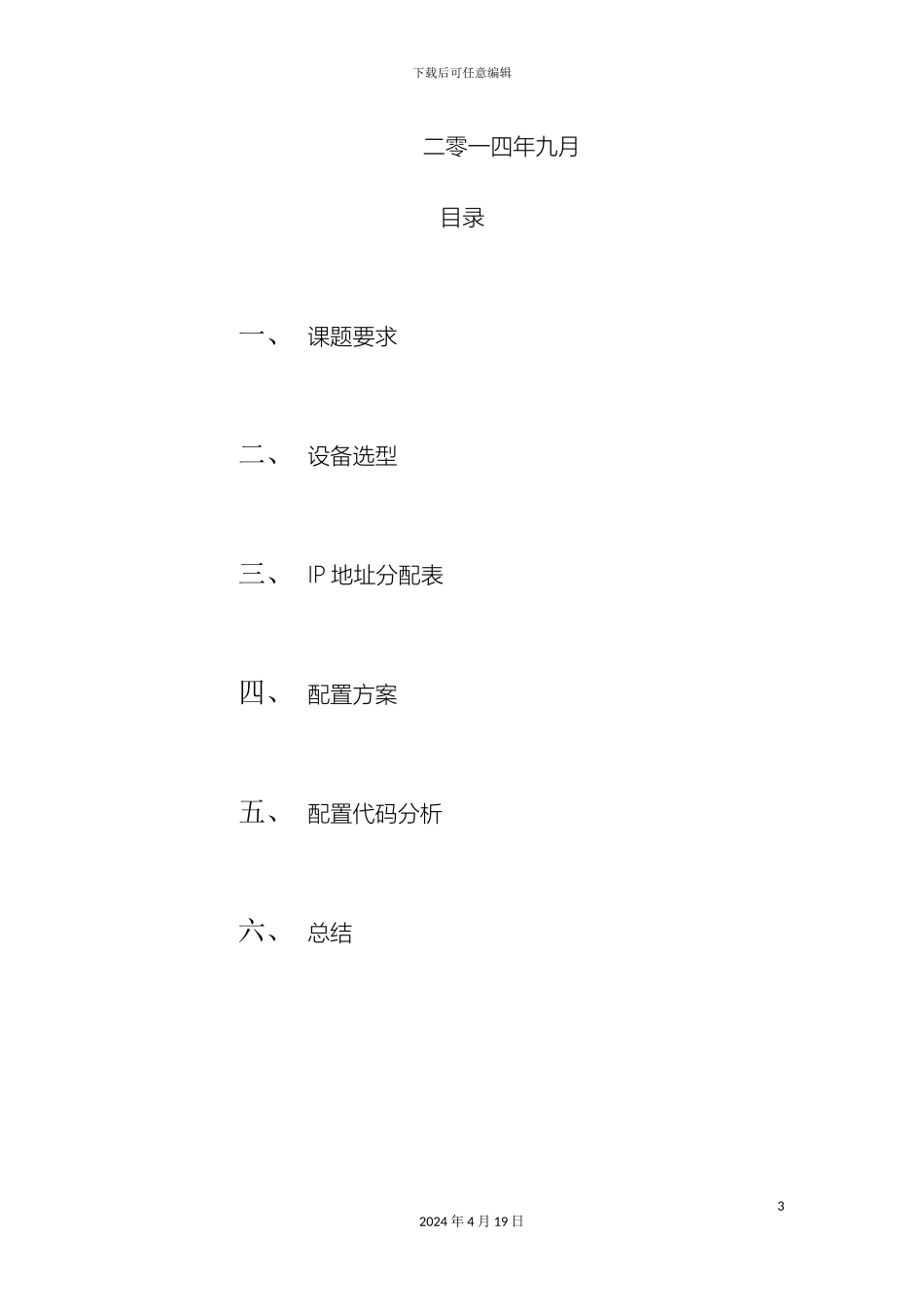

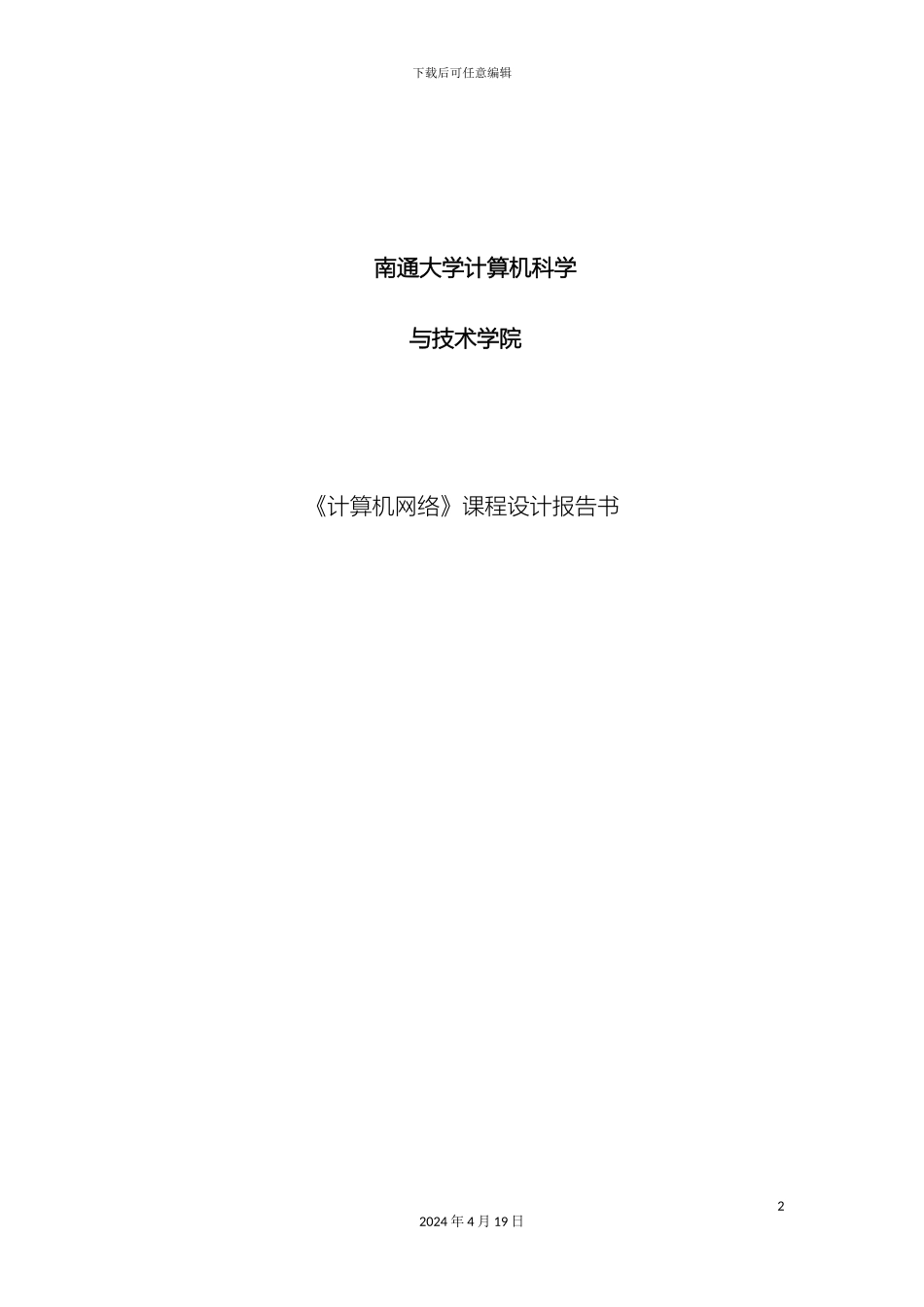

下载后可任意编辑计算机网络课程设计报告书12024 年 4 月 19 日下载后可任意编辑 南通大学计算机科学 与技术学院《计算机网络》课程设计报告书22024 年 4 月 19 日下载后可任意编辑二零一四年九月目录一、 课题要求二、 设备选型三、 IP 地址分配表四、 配置方案五、 配置代码分析六、 总结32024 年 4 月 19 日下载后可任意编辑一、课题要求一、题目图 1 某学校校园网拓扑表 1 路由器接口地址表设备接口IPv4 地址R2s0/0/023.1.1.2/24s0/0/124.1.1.2/24fa0/012.1.1.2/24R3s0/0/034.1.1.3/2442024 年 4 月 19 日下载后可任意编辑s0/0/123.1.1.3/24fa0/0212.1.1.1/24R4s0/0/024.1.1.4/24s0/0/134.1.1.4/24某学校校园网拓扑如图 1 所示。为了缓解 IP 地址不足的问题，PC6 和 PC4 使用 IPv4 私网地址；PC11、PC 12、PC 21 及 PC 22使 用 IPv4 公 网 地 址 。 校 园 网 经 过 路 由 器 R1 接 入Internet，R2、R3 和 R4 模拟因特网中的网云，其中 R2 为 ISP 的接入路由器。最右侧为 Web 服务器。具体的设备连接与 IP 地址配置如图 1 所示。图中没有特别说明的，子网掩码均默认为255.255.255.0。利用思科 Packet Tracer 组建如图所示网络，并实现以下功能：1、VLAN10 网关地址为 210.28.10.1/24 ；VLAN20 网关地址为210.28.20.1/24VLAN10 与 VLAN20 网关均设在路由器 R1 上。要求 PC11、PC 52024 年 4 月 19 日下载后可任意编辑12、PC 21 及 PC 22 能互相 ping 通，且都能 ping 通 Web Server2、使用 NAT 配置， PC4 和 PC6 使用 IPv4 私网地址能 ping 通Web Server3、设置 ACL，最后使得 VLAN20 所属主机不能经过 WEB 方式访问 Web Server（但能够 ping 通 Web Server），其它主机流量没有任何限制。4、R1 上配置静态路由，在路由器 R2、R3 及 R4 上配置动态 rip 路由。（除此以外，可在 R1、R2、R3 及 R4 可根据需要自行配置默认路由或某条路由。）二、设计要求 （1）培育一定的自学能力和独立分析问题、解决问题的能力。包括学会自己分析解决问题的方法，对设计中遇到的问题，62024 年 4 月 19 日下载后可任意编辑能经过独立思考、查阅工具书、参考文献，寻找解决方案。 （2）初步掌握计算机网络分析和设计的基本方法。经过分析具体设计任务，确定方案，画出具体的网络拓扑结构图，并写出具体...
