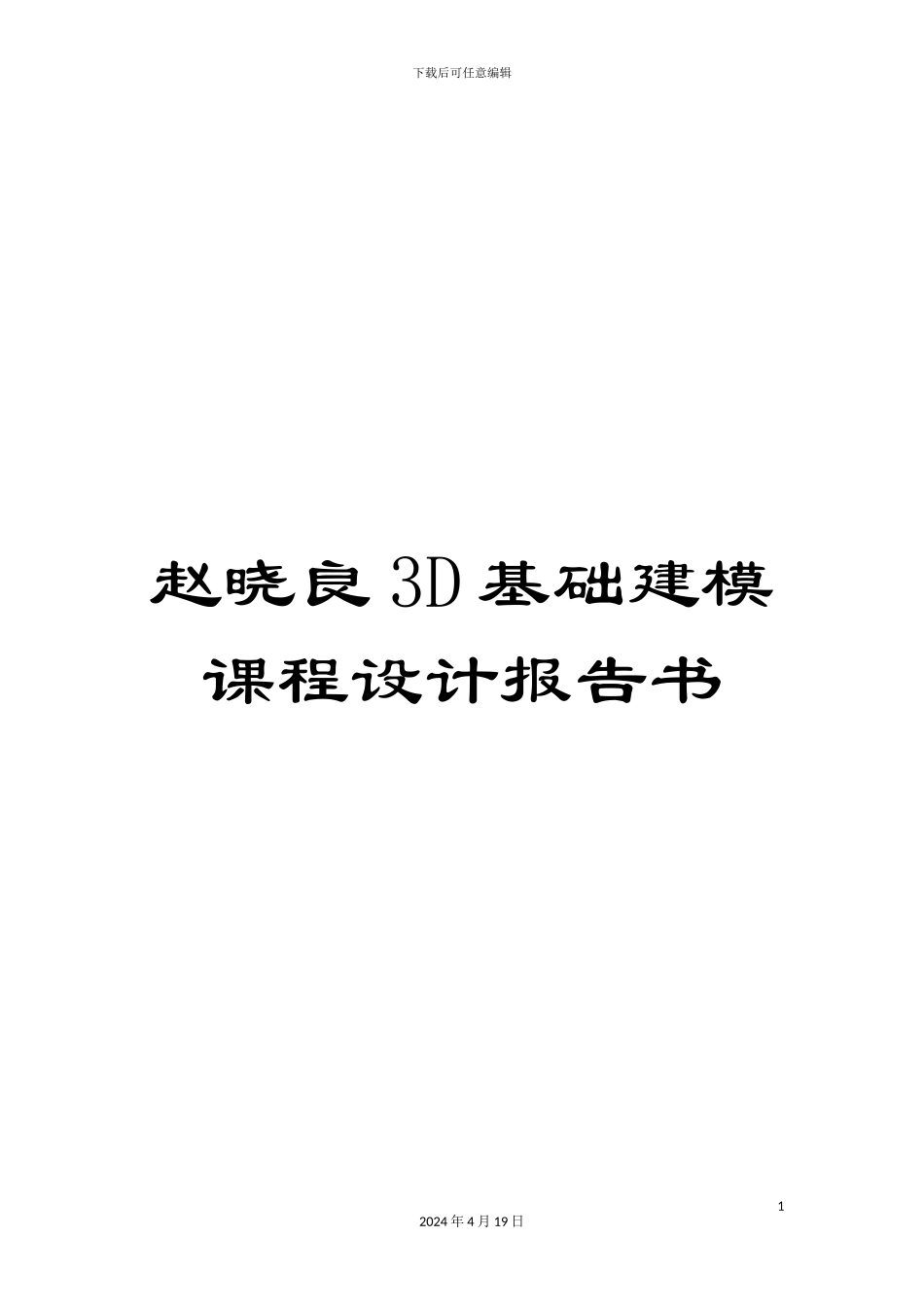

赵晓良3D基础建模课程设计报告书

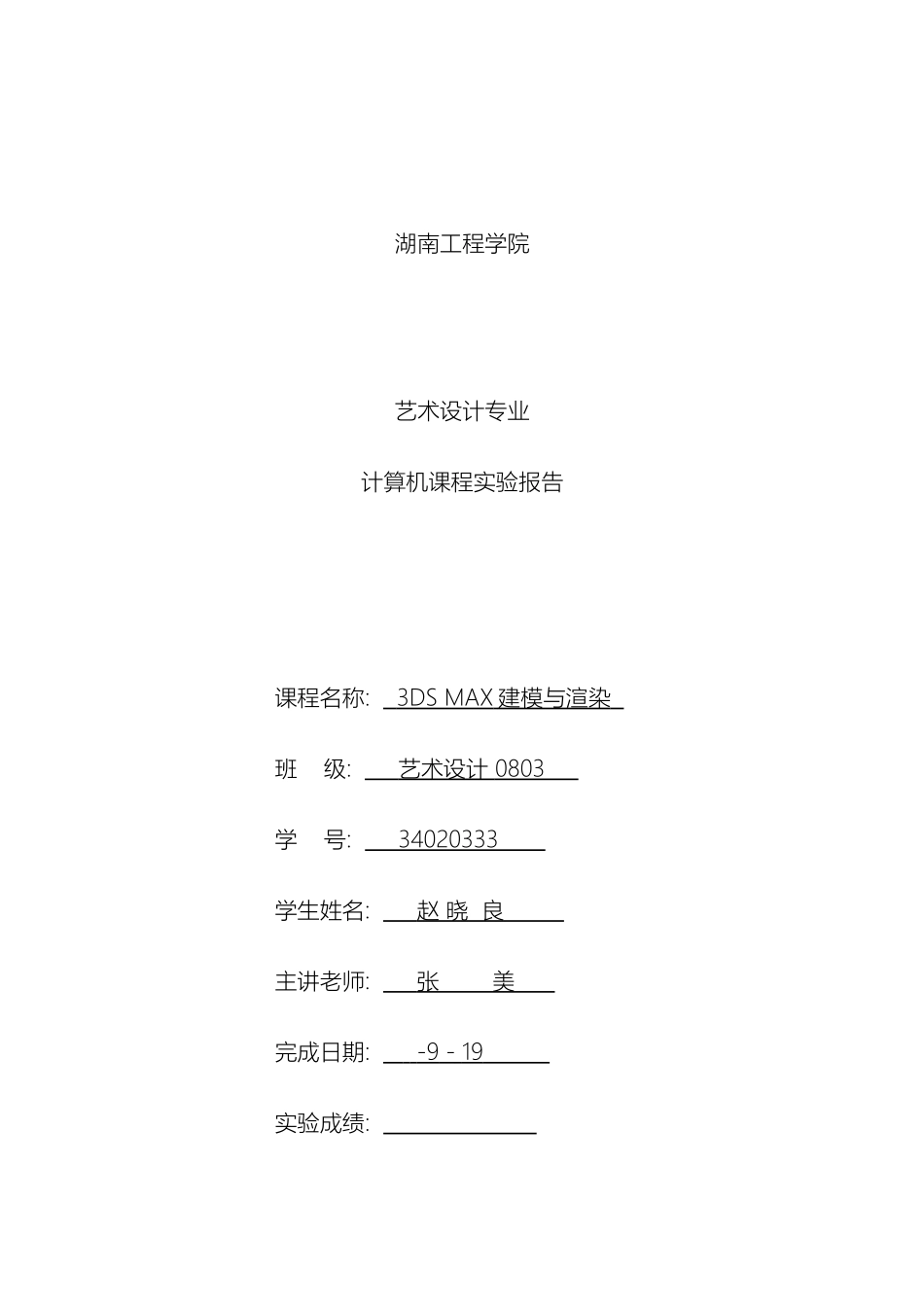

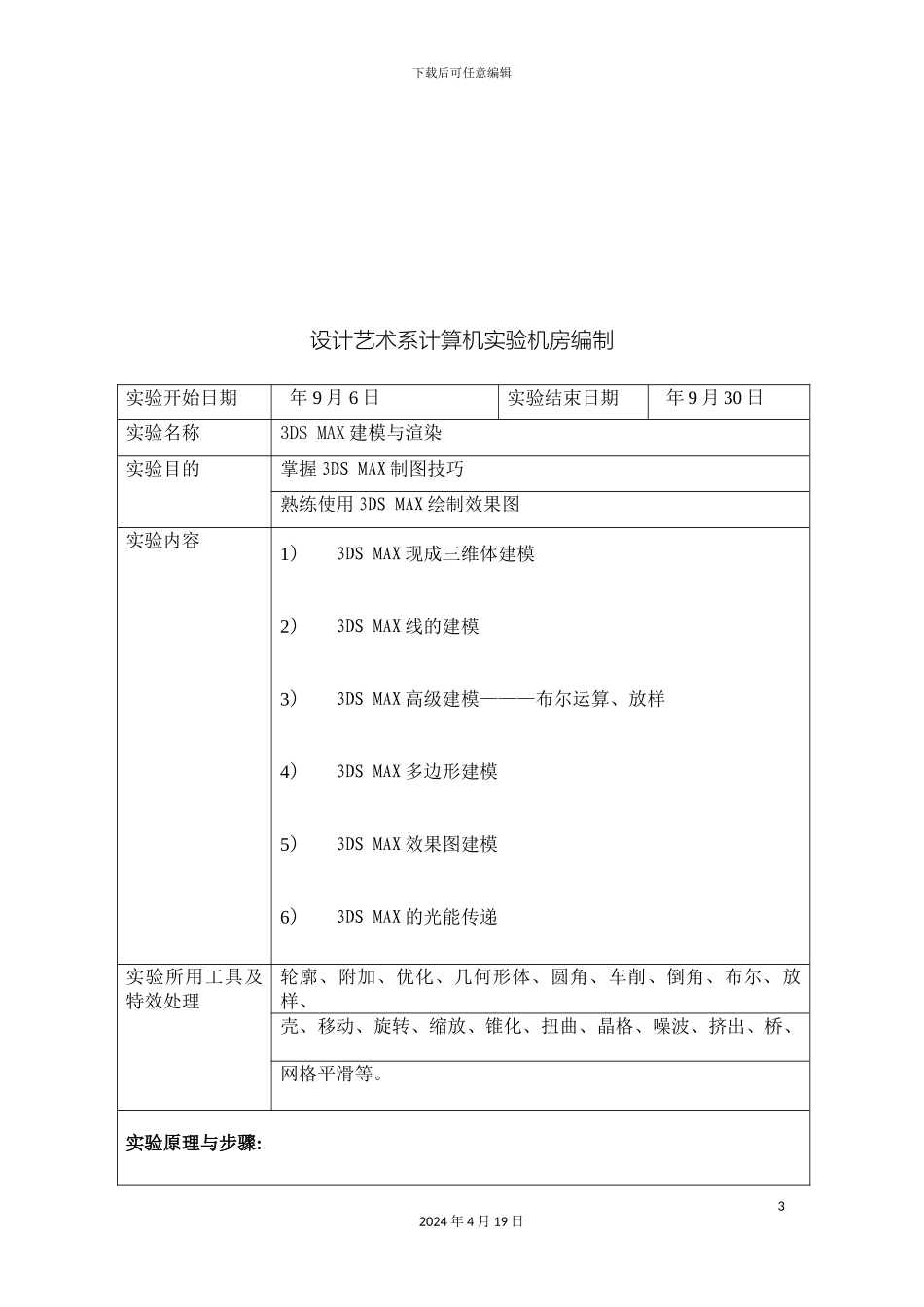

下载后可任意编辑赵晓良 3D 基础建模课程设计报告书12024 年 4 月 19 日湖南工程学院艺术设计专业计算机课程实验报告课程名称: 3DS MAX 建模与渲染 班 级: 艺术设计 0803 学 号: 34020333 学生姓名: 赵 晓 良 主讲老师: 张 美 完成日期: -9 - 19 实验成绩: 下载后可任意编辑设计艺术系计算机实验机房编制实验开始日期 年 9 月 6 日实验结束日期 年 9 月 30 日 实验名称3DS MAX 建模与渲染实验目的掌握 3DS MAX 制图技巧 熟练使用 3DS MAX 绘制效果图实验内容1）3DS MAX 现成三维体建模2）3DS MAX 线的建模3）3DS MAX 高级建模———布尔运算、放样4）3DS MAX 多边形建模5）3DS MAX 效果图建模6）3DS MAX 的光能传递实验所用工具及特效处理轮廓、附加、优化、几何形体、圆角、车削、倒角、布尔、放样、壳、移动、旋转、缩放、锥化、扭曲、晶格、噪波、挤出、桥、网格平滑等。实验原理与步骤:32024 年 4 月 19 日下载后可任意编辑实验原理：利用 3D max 创立面板的各种工具进行模型创立，利用修改命令进行对模型的修改，再利用 vray 给模型相对应的材质，再用 photoshop 进行后期的处理，以达到想要的室内设计的效果图。实验步骤：一、 打开 3DS MAX，把单位和系统单位设置为毫米。二、 建模1、导入 CAD 建墙体。导入原有的 CAD 图，全选，右击选择冻结当前选择。在创立面板选择“线”，打开捕捉开关右击选择“顶点捕捉”，然后用2、勾选出所要建模的对象。在修改器栏选择挤出，挤出墙体的高度2900，在修改器列表里选择法线。假如对象呈黑色，可右击选择“背面消影”。3．建门；选择物体，在修改器列表，选择标记多边形，选择“边”选择门的两条边，点击“链接”设置为 1。在 Z 轴将高度改为 。选择”多边形”.勾选忽略背面，点击分离。然后在材质编辑器里给予门的贴图。4、阳台；同样选择阳台的边，链接出两条线段，将底下一条高度改为600，上一条改为 2400。选择多边形，在忽略背面的情况下选择所有的窗台面，分离出来，选择挤压，挤压出高度-180，勾选按自身发现。 5、 推拉门；选择墙体，LT+Q 孤立墙体，在修改面板，选择边的级别，选择两天边，选择链接，将高度改为 2400。同样的方法修改对面。在“多边形”里选择两个面，点击：“桥”。做出了一天梁。早前视图，选择矩形，进入孤立编辑。右击设置顶点捕捉，捕捉出推拉门的框架，编辑样条线，选线...
