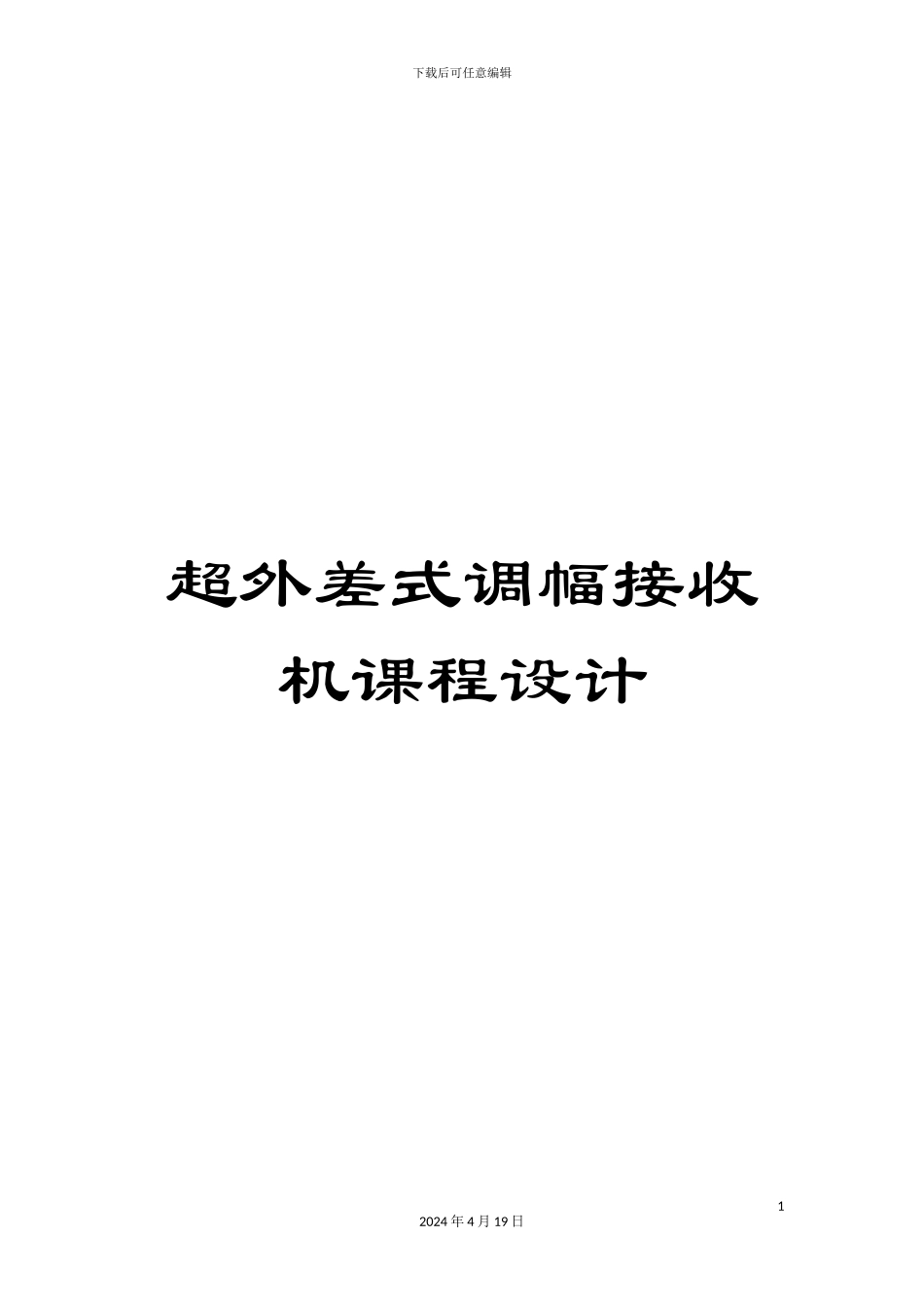

超外差式调幅接收机课程设计VIP专享

下载后可任意编辑超外差式调幅接收机课程设计12024 年 4 月 19 日下载后可任意编辑 吉林建筑大学电气与电子信息工程学院高频电子线路课程设计报告设计题目： 超外差调幅接收机设计 专业班级： 电子信息工程 11 1 学生姓名： 樊 海 燕 学 号： 10211137 指导老师： 王超 高晓红 设计时间： .1 2 . 08 － .1 2 .19 22024 年 4 月 19 日老师评语：成绩 评阅老师 日期 下载后可任意编辑32024 年 4 月 19 日下载后可任意编辑（一）设计题目超外差调幅接收机设计（二）目的、内容及要求1.设计内容（1）、掌握超外差调幅接收机原理；（2）、设计接收机的各个单元电路，画出单元电路图；（3）、应用 EDA 软件（multisim 软件）对所设计电路进行仿真验证。（4）、总电路图技术指标: 接收频率范围 535～1605KHz，输出功率150mW，灵敏度 50μV。2.设计目的与要求（1）、联系课堂所学知识，增强查阅、收集、整理、吸收消化资料的能力，为毕业设计做准备。 （2）、培育一定的独立分析问题、解决问题的能力。对设计中遇到的问题能经过独立思考、查阅有关资料，寻找解决问题的途径。 （3）、熟练掌握 Multiuse、MATLAB、System View 等软件的仿真（4）、掌握超外差调幅接收机的工作原理，以及对其电路模块高频小信号放大器、混频器、本地振荡器、中频放大器、检波器、低频放大器等的电路、原理、功能的巩固理解。12024 年 4 月 19 日下载后可任意编辑（三）工作原理超外差式接收机的核心是混频器部分。混频器的作用是将收到的不同的载波频率转变为固定的中频。这种作用就是所谓的外差作用，这也是超外差式接收机名称的由来。由于中频是固定的，因此中频放大器的选着性与增益与接收机的载波频率无关。这就克服了直接放大式的缺点。 超外差式接收机能够大大提高接收机的增益、灵敏度和选择性。因为不论电台信号频率如何都变成为中频信号，然后都能进入中频放大级，因此对不同频率电台都能够进行均匀地放大。中放的级数能够根据要求增加或减少，更容易在稳定条件下获得高增益和窄带频响特性。另外，由于中频是恒定的，因此不必每级都加入可变电容器选择电台，避开使用多联同轴可变电容器，而只需在调谐回路和本振回路用一只双连可变电容器就可完成选台。超外差电路的典型应用是超外差接收机，其优点是：(1)容易得到足够大而且比较稳定的放大量。(2)具有较高的选择性和较好的频率特性。(3)容易调整。缺...
