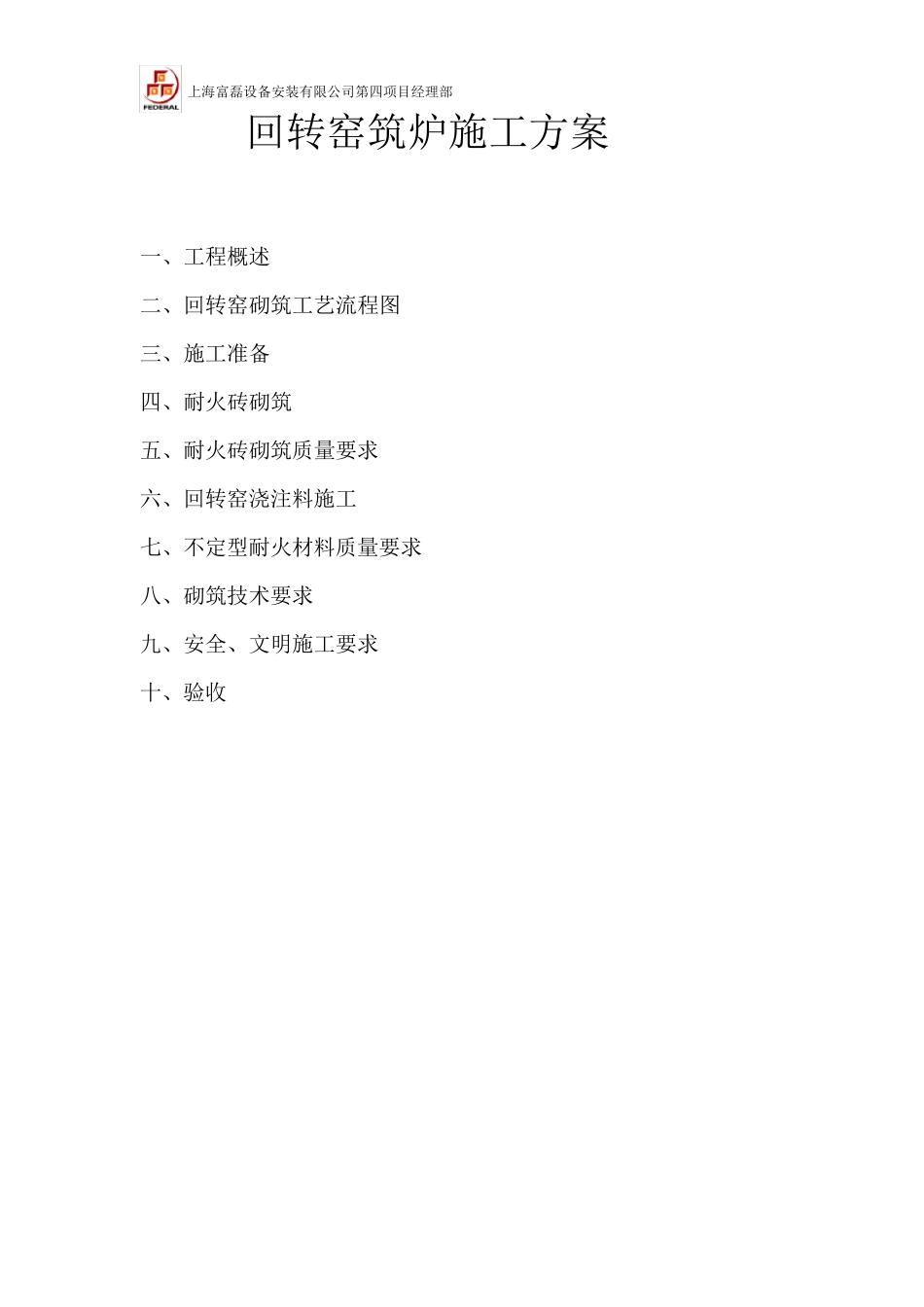

上海富磊设备安装有限公司第四项目经理部 回转窑筑炉施工方案 一、工程概述 二、回转窑砌筑工艺流程图 三、施工准备 四、耐火砖砌筑 五、耐火砖砌筑质量要求 六、回转窑浇注料施工 七、不定型耐火材料质量要求 八、砌筑技术要求 九、安全、文明施工要求 十、验收 上海富磊设备安装有限公司第四项目经理部 一、工程概述 回转窑是水泥厂的核心设备，在整个水泥生产工艺流程中，它起着至关重要的作用。原料在回转窑内通过火焰锻烧而成水泥熟料。为了防止烧毁或损坏设备，并延长设备的使用寿命，必须在回转窑砌筑耐火材料。富阳三狮为窑外分解型干法水泥工艺线，φ4.8M*70M回转窑筑炉工程是工艺设备安装过程中的重要环节砌筑高度高，施工难度效大。筑炉工程质量的优劣将直接影响全厂的生产，因此为确保工程进度和工程质量，根据施工图的要求特制定此施工技术方案。以期得到各位领导、专家及同行的悉心指导。 二、回转窑砌筑工艺流程图 附图一 砌筑施工工艺流程图 施工准备 制定技术方案 制定安全措施 编制计划 材料抽查 设备放线复查 材料出库 模 具 制作 搭 设脚 手 架 选 砖 预 砌、支 拱 胎 支 模 孔 洞 支 撑 预 留 支 顶 模 上海富磊设备安装有限公司第四项目经理部 三、施工准备 1、组织施工人员认真审阅图纸，了解设计要求及验收规范，做好技术交底等工作； 实行 24 小时作业,每班 18 人工作 12 小时,完成 4M 砌砖量,工期为 15 天。 2、准备施工工机具及材料，并运输到位，接通施工电源、水源： 2 .1 大号木锤（人手一把，备用一把） 2 .2 瓦刀 1 0 把 2 .3 8 磅铁锤 1 0 把 2 .4 4 磅方头铁锤 1 0 把 2 .5 5 米卷尺 6 只 2 .6 自制夹板器 4 只 2 .7 水平尺 1 把 2 .8 记号笔 1 支 2 .9 直角尺 2 把 2 .1 0 砌砖机 一台 2 .1 1 搅拌机 3 台 2 .1 2 空压机 一台 3、会同厂方验收设备，办理工序交接手续； 4、耐火材料出库验收检查：按图纸技术要求检查耐火材料的名浇筑顶 浇筑 加工砌筑砖 拆模检验修正 上海富磊设备安装有限公司第四项目经理部 称、规格、材质等； 5、做好耐火材料堆放在施工现场的防雨、防潮工作； 6、施工放线： 放一条纵向中心线，每隔2─4M 放一条环线. 四、耐火砖砌筑 <一>耐火砖砌筑方法有干法和湿法。先介绍干法砌筑的方案。 1. 干法砌筑时砖与砖之间不留缝隙，第二排...
