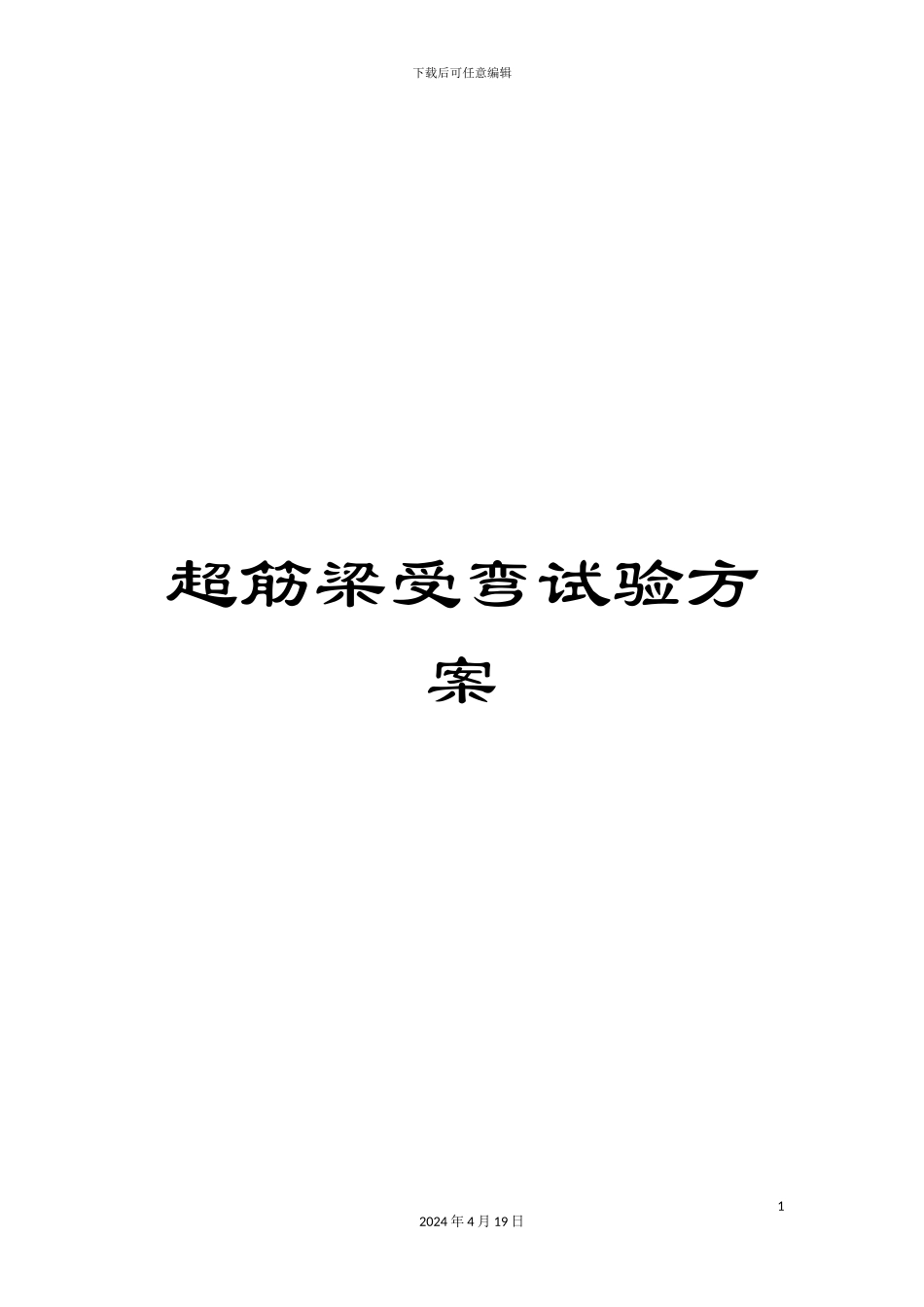

超筋梁受弯试验方案

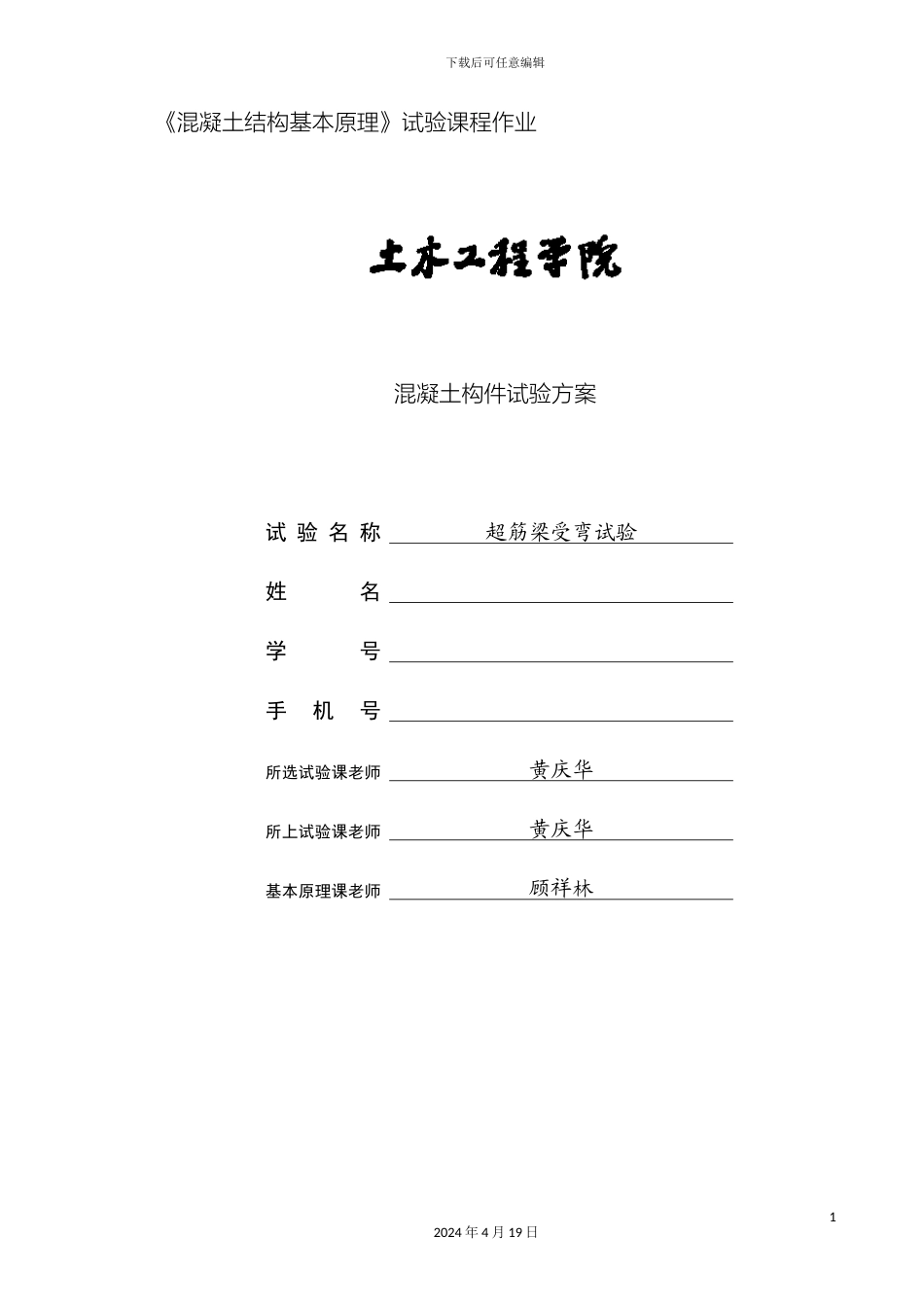

下载后可任意编辑超筋梁受弯试验方案12024 年 4 月 19 日下载后可任意编辑《混凝土结构基本原理》试验课程作业COLLEGE OF CIVIL ENGINEERING混凝土构件试验方案试 验 名 称超筋梁受弯试验姓名 学号 手机号 所选试验课老师黄庆华所上试验课老师黄庆华基本原理课老师顾祥林12024 年 4 月 19 日下载后可任意编辑1.试验目的本试验目的是使同学们经过试验讨论认识混凝土结构构件的破坏全过程，掌握测试混凝土受弯基本性能的试验方法。其中具体包括：检验试验试件的破坏形态、破坏机理是否与理论课一致。检验经过设计理论设计的试验试件的实际性能。了解和初步掌握混凝土基本构件试验及分析方法。2.试件设计2.1 材料和试件尺寸试件尺寸（矩形截面）：;混凝土强度等级：C20;纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB300；纵向钢筋混凝土保护层厚度：15mm；2.2 试件设计（1）设计和计算过程；根据《混凝土结构设计法律规范》（GB50010- ），HRB335 钢筋受拉强度标准值，弹性模量。查表可得，C20 混凝土的受压强度标准值因此计算可得界限受压区相对高度：12024 年 4 月 19 日下载后可任意编辑计算最大配筋率：因此得最大纵筋面积：取（），为使得试验效果更明显，因此最终取（）。计算得此时受弯梁得极限承载力。则计算极限荷载：计算截面剪跨比：由，计算可得。考虑到不能让受剪段先于受弯段破坏，因此取，肢数为2。（2）设计结果（模板图、配筋图、必要的详图等）；试件的配筋情况见图 1 和表 1。表 1 梁受弯试件的配筋试件编号试件特征配筋情况①②③MLB超筋梁22024 年 4 月 19 日下载后可任意编辑图 1 梁受弯试验试件配筋2.3 试件的制作根据试件设计尺寸制作模具，并布置好钢筋以及应变片。配置好混凝土，在混凝土浇筑入模时取样。取边长为 150mm×150mm×300mm 的棱柱体试件作为轴心抗压强度和静力受压弹性模量试验的标准试件。之后将其在室内与试件同条件养护，根据标准试验方法测得的抗压强度再乘以 0.95 作为混凝土的立方体抗压强度，单位为（MPa）。取同批次的钢筋做拉伸试验，测得钢筋的受拉屈服强度标准值和弹性模量。3.加载装置和加载方式3.1 加载装置图 2 为本试验进行梁受弯性能试验采纳的加载装置，加载设备为千斤顶。采纳两点集中力加载，在跨中形成纯弯段，由千斤顶及反力32024 年 4 月 19 日下载后可任意编辑梁施加压力，分配梁分配荷载，压力传感器测定荷载...
