土的自重应力VIP免费

土的自重应力_第1页
1/11
土的自重应力_第2页
2/11
土的自重应力_第3页
3/11

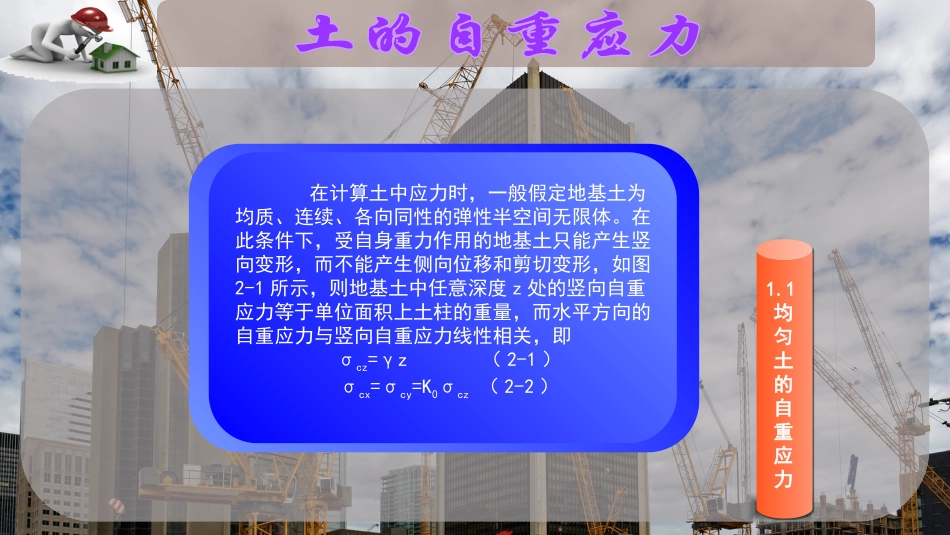

土的自重应力土力学与地基基础1.1均匀土的自重应力在计算土中应力时,一般假定地基土为均质、连续、各向同性的弹性半空间无限体。在此条件下,受自身重力作用的地基土只能产生竖向变形,而不能产生侧向位移和剪切变形,如图2-1所示,则地基土中任意深度z处的竖向自重应力等于单位面积上土柱的重量,而水平方向的自重应力与竖向自重应力线性相关,即σcz=γz(2-1)σcx=σcy=K0σcz(2-2)1.1均匀土的自重应力图2-1土中应力分布1.1均匀土的自重应力由式(2-1)可见,土的竖向自重应力随着深度直线增大,呈三角形分布。而同一深度上各点的自重应力都相等,如图22所示。1.1均匀土的自重应力图2-2均质土的竖向自重应力1.2多层土的自重应力当深度z范围内有多层性质不同的土时,则深度z处土的竖向自重应力σcz为各土层竖向自重应力之和。式中,n为从天然地面至深度z处的土层数;γi为第i层土的天然重度(kN/m3);hi为第i层土的厚度(m)。由于地下各土层的重度不同,因此多层土的竖向自重应力分布线是折线,如图2-3所示。1.2多层土的自重应力图2-3多层土中竖向自重应力沿深度的分布1.3地下水对自重应力的影响图2-4地下水位下降后的应力变化1.3地下水对自重应力的影响某土层剖面如图25(a)所示,试计算各分层面处的自重应力(竖向),并绘制自重应力沿深度的分布曲线。自重应力沿深度的分布如图2-5(b)所示。1.3地下水对自重应力的影响图2-5例2-1附图谢谢观看!土力学与地基基础

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

土的自重应力
