固定轴曲面轮廓铣的加工几何体及驱动方式

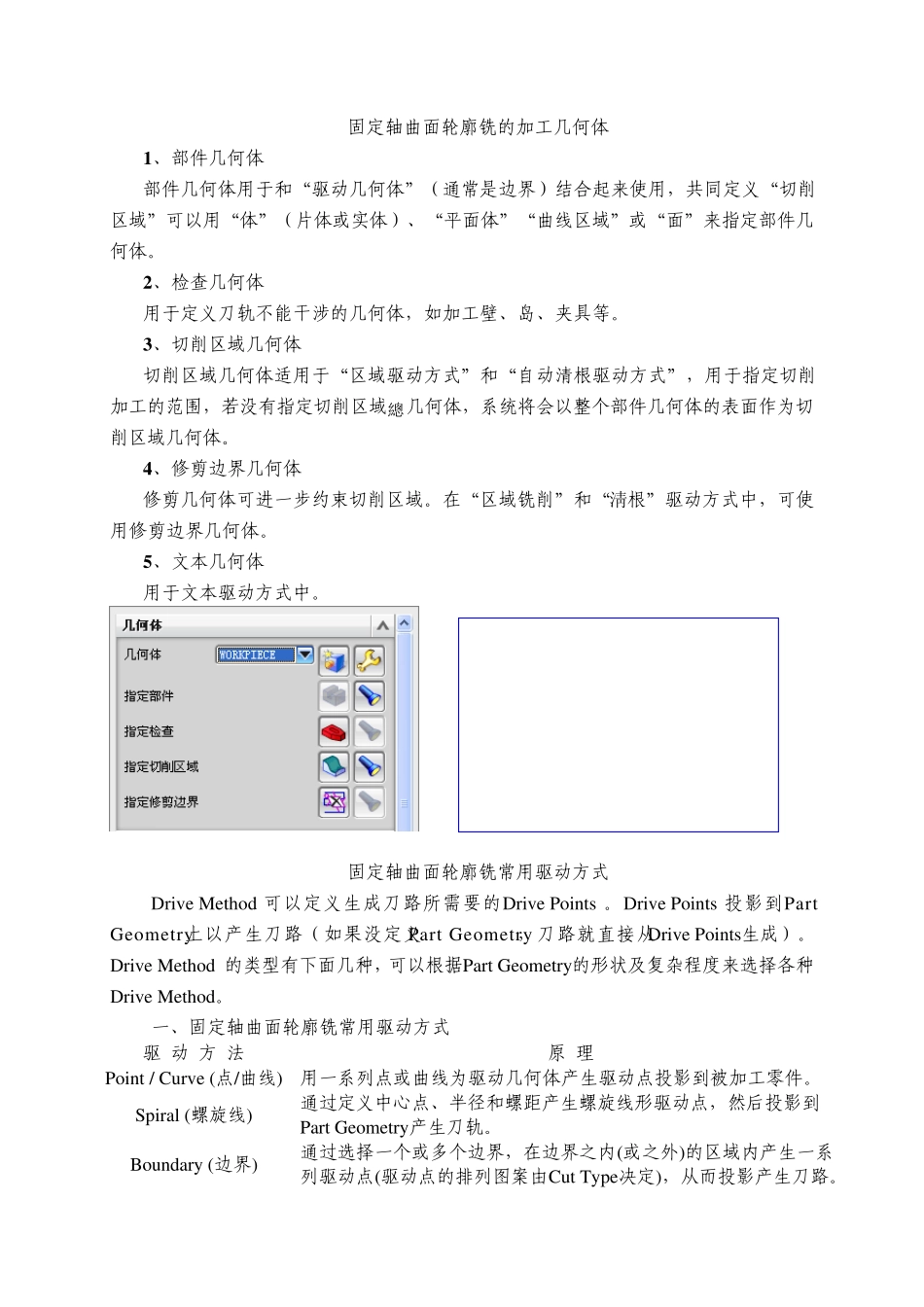

固定轴曲面轮廓铣的加工几何体及驱动方式_第1页
1/7

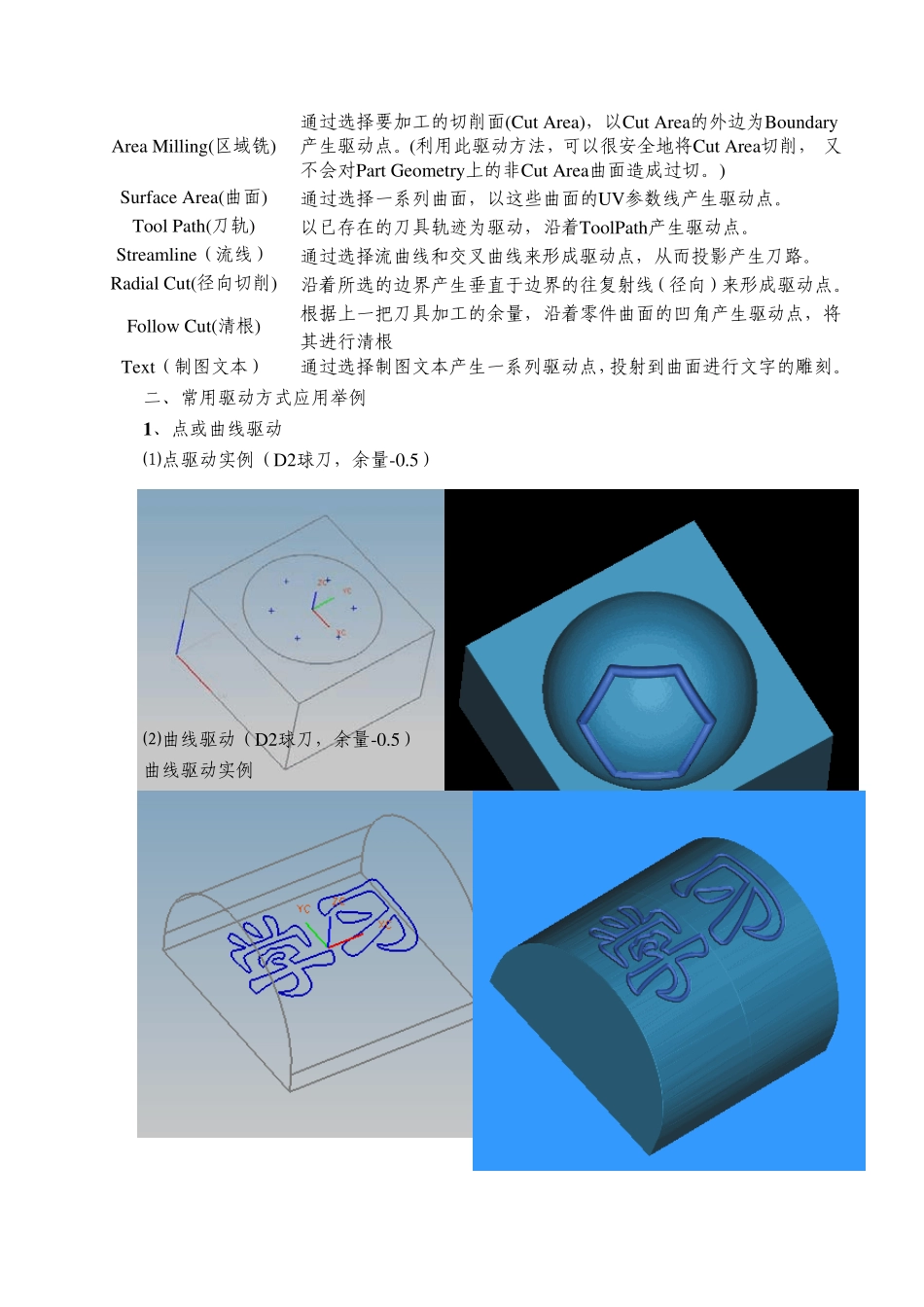

固定轴曲面轮廓铣的加工几何体及驱动方式_第2页
2/7

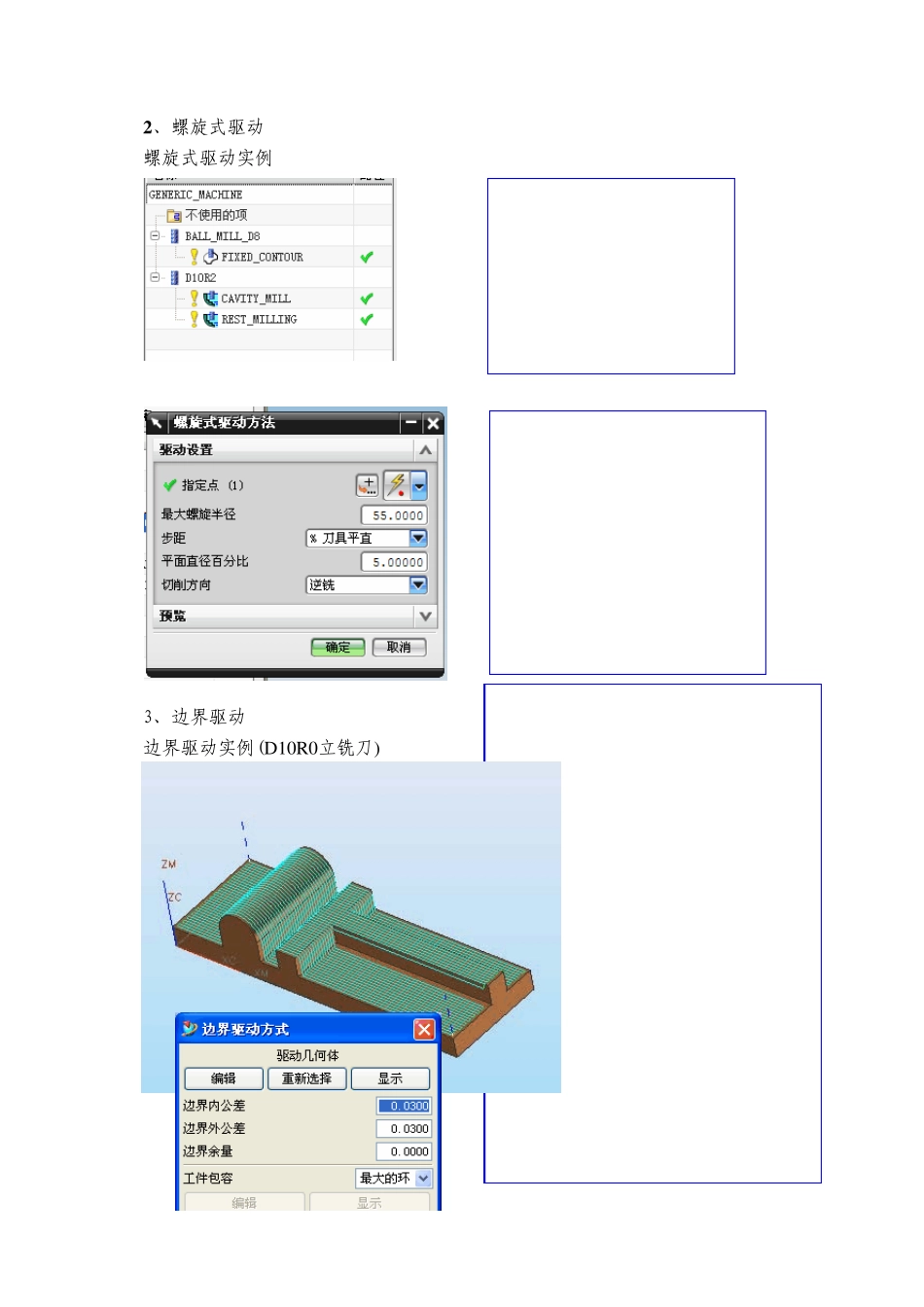

固定轴曲面轮廓铣的加工几何体及驱动方式_第3页
3/7
固定轴曲面轮廓铣的加工几何体 1 、部件几何体 部件几何体用于和“驱动几何体”(通常是边界)结合起来使用,共同定义“切削区域”可以用“体”(片体或实体)、“平面体”“曲线区域”或“面”来指定部件几何体。 2 、检查几何体 用于定义刀轨不能干涉的几何体,如加工壁、岛、夹具等。 3 、切削区域几何体 切削区域几何体适用于“区域驱动方式”和“自动清根驱动方式”,用于指定切削總加工的范围,若没有指定切削区域几何体,系统将会以整个部件几何体的表面作为切削区域几何体。 4 、修剪边界几何体 修剪几何体可进一步约束切削区域。在“区域铣削”和“淸根”驱动方式中,可使用修剪边界几何体。 5 、文本几何体 用于文本驱动方式中。 固定轴曲面轮廓铣常用驱动方式 Driv e Method 可以定义生成刀路所需要的Driv e Points 。Driv e Points 投影到Part Geometry上以产生刀路(如果没定义Part Geometry,刀路就直接从Driv e Points生成)。 Driv e Method 的类型有下面几种,可以根据Part Geometry 的形状及复杂程度来选择各种Driv e Method。 一、固定轴曲面轮廓铣常用驱动方式 驱 动 方 法 原 理 Point / Cu rv e (点/曲线)用一系列点或曲线为驱动几何体产生驱动点投影到被加工零件。 Spiral (螺旋线) 通过定义中心点、半径和螺距产生螺旋线形驱动点,然后投影到 Part Geometry 产生刀轨。 Bou ndary (边界) 通过选择一个或多个边界,在边界之内(或之外)的区域内产生一系列驱动点(驱动点的排列图案由Cu t Ty pe决定),从而投影产生刀路。Area Milling(区域铣) 通过选择要加工的切削面(Cut Area),以Cut Area的外边为Boundary 产生驱动点。(利用此驱动方法,可以很安全地将Cut Area切削, 又不会对Part Geometry上的非Cut Area曲面造成过切。) Surface Area(曲面) 通过选择一系列曲面,以这些曲面的UV参数线产生驱动点。 Tool Path(刀轨) 以已存在的刀具轨迹为驱动,沿着ToolPath产生驱动点。 Streamline(流线) 通过选择流曲线和交叉曲线来形成驱动点,从而投影产生刀路。 Radial Cut(径向切削)沿着所选的边界产生垂直于边界的往复射线(径向)来形成驱动点。Follow Cut(清根) 根据上一把刀具加工的余量,沿着零件曲面的凹角产生驱动点,将其进行清根 Text(制图文本) 通过选择制图文本产生一系列驱动点,投射到曲面进行文字的雕刻。二、常用驱动...
