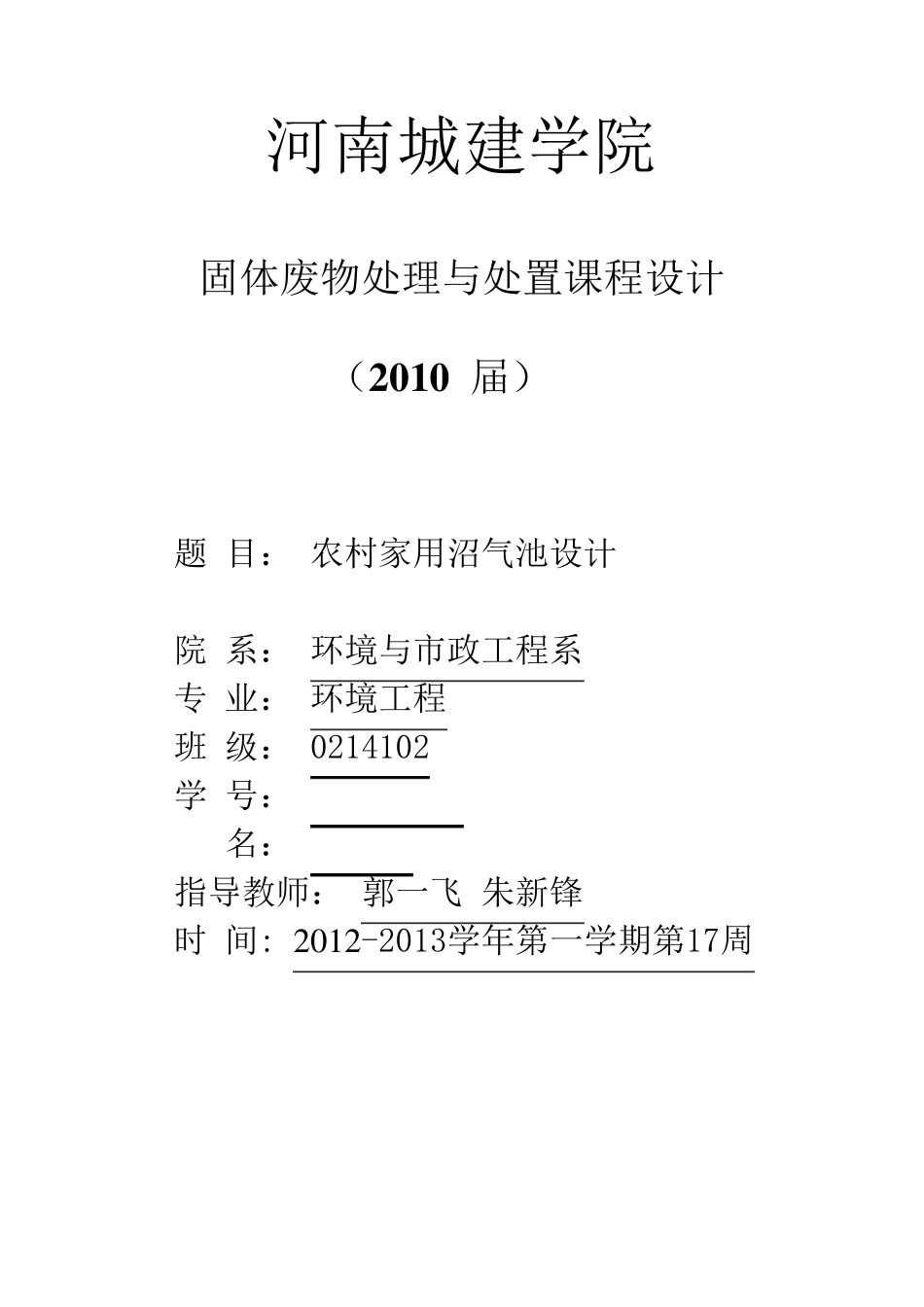

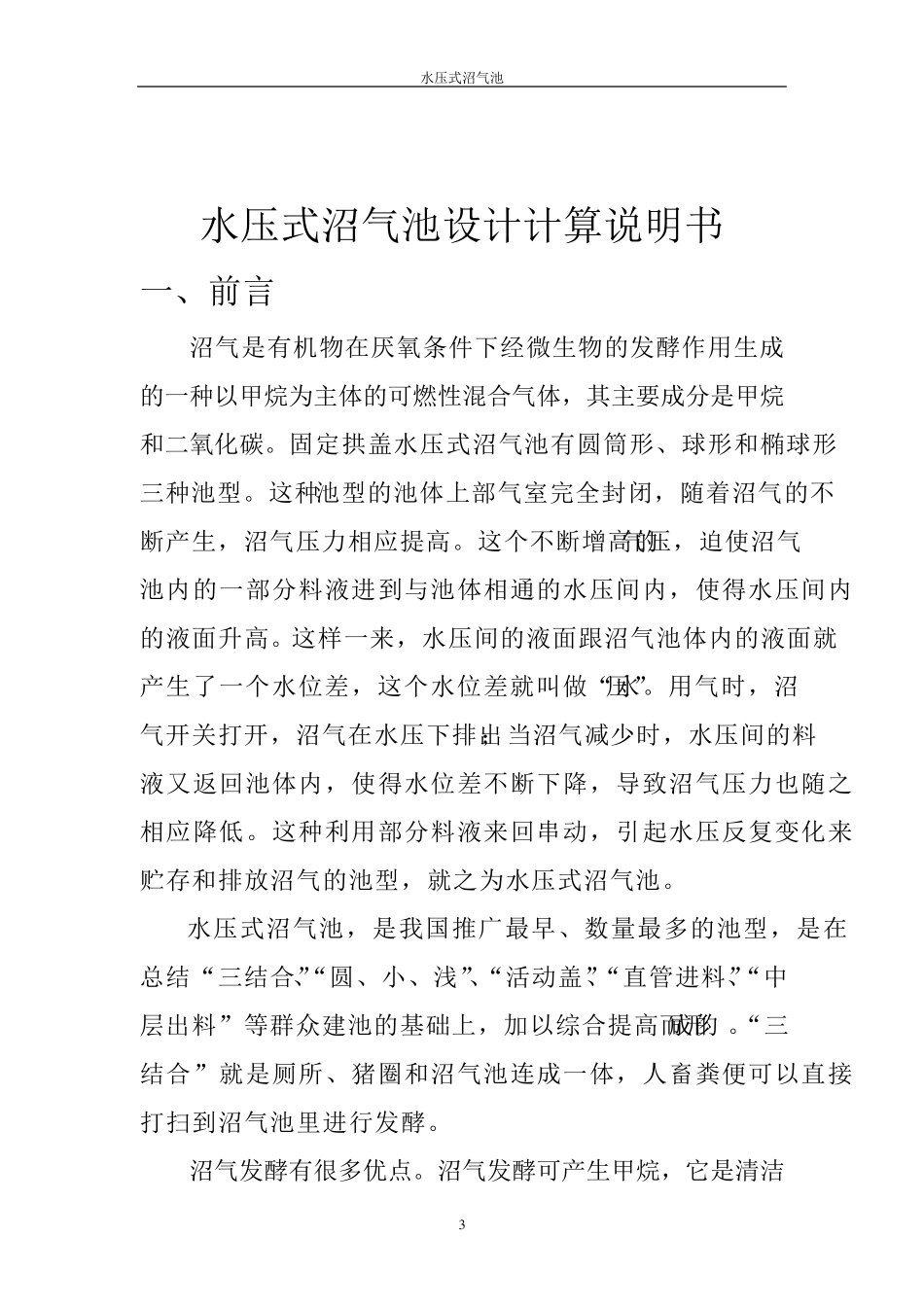

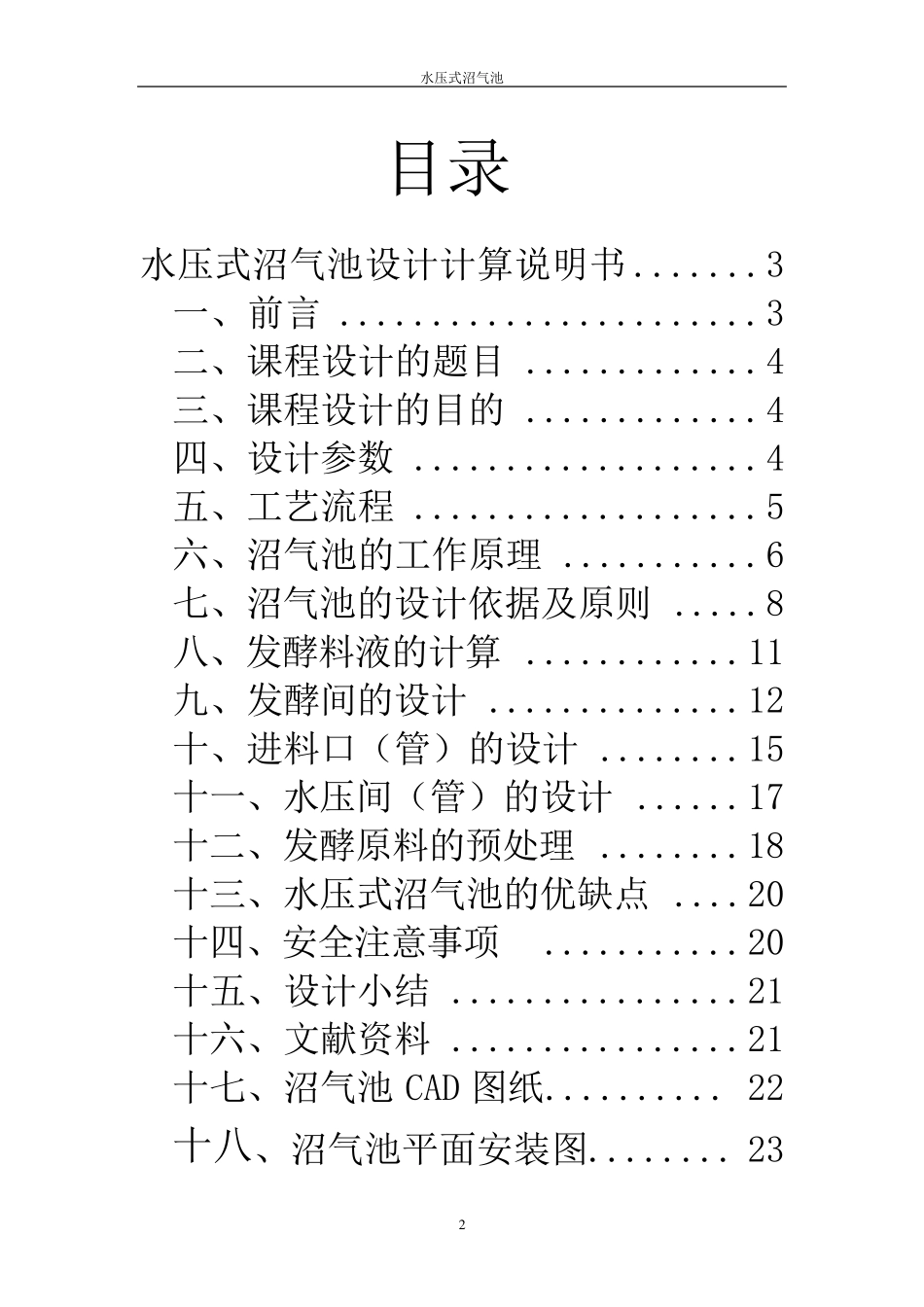

河南城建学院 固体废物处理与处置课程设计 (2 0 1 0 届) 题 目: 农村家用沼气池设计 院 系: 环境与市政工程系 专 业: 环境工程 班 级: 0214102 学 号: ********* * 名: *** 指导教师: 郭一飞 朱新锋 时 间: 2 0 1 2 -2013学年第一学期第17周 水压式沼气池 2 目录 水压式沼气池设计计算说明书 ....... 3 一、前言 ....................... 3 二、课程设计的题目 ............. 4 三、课程设计的目的 ............. 4 四、设计参数 ................... 4 五、工艺流程 ................... 5 六、沼气池的工作原理 ........... 6 七、沼气池的设计依据及原则 ..... 8 八、发酵料液的计算 ............ 11 九、发酵间的设计 .............. 12 十、进料口(管)的设计 ........ 15 十一、水压间(管)的设计 ...... 17 十二、发酵原料的预处理 ........ 18 十三、水压式沼气池的优缺点 .... 20 十四、安全注意事项 ........... 20 十五、设计小结 ................ 21 十六、文献资料 ................ 21 十七、沼气池CAD 图纸.......... 22 十八、沼气池平面安装图........ 23 水压式沼气池 3 水压式沼气池设计计算说明书 一、前言 沼气是有机物在厌氧条件下经微生物的发酵作用生成的一种以甲烷为主体的可燃性混合气体,其主要成分是甲烷和二氧化碳。固定拱盖水压式沼气池有圆筒形、球形和椭球形 三种池型。这种 池型的池体上部气室完全封闭,随着沼气的不断产生,沼气压力相应提高。这个不断增高的 气压,迫使沼气池内的一部分料液进到与池体相通的水压间内,使得水压间内的液面升高。 这样一来,水压间的液面跟沼气池体内的液面就产生了一个水位差,这个水位差就叫做“水 压”。用气时,沼气开关打开,沼气在水压下排出 ;当沼气减少时,水压间的料液又返回池体内,使得水位差不断下降,导致沼气压力也随之 相应降低。这种利用部分料液来回串动,引起水压反复变化来贮存和排放沼气的池型,就之为水压式沼气池。 水压式沼气池,是我国推广最早、数量最多的池型,是在总结“三结合”、“圆、小、 浅”、“活动盖”、“直管进料”、“中层出料”等群 众 建 池的基 础 上,加 以综 合提高而 形 成的 。“三结合”就是厕 所 、猪 圈 和沼气池连 成一体,人 畜 粪 便 可以直接打扫 到沼气池里 进行 发酵...
