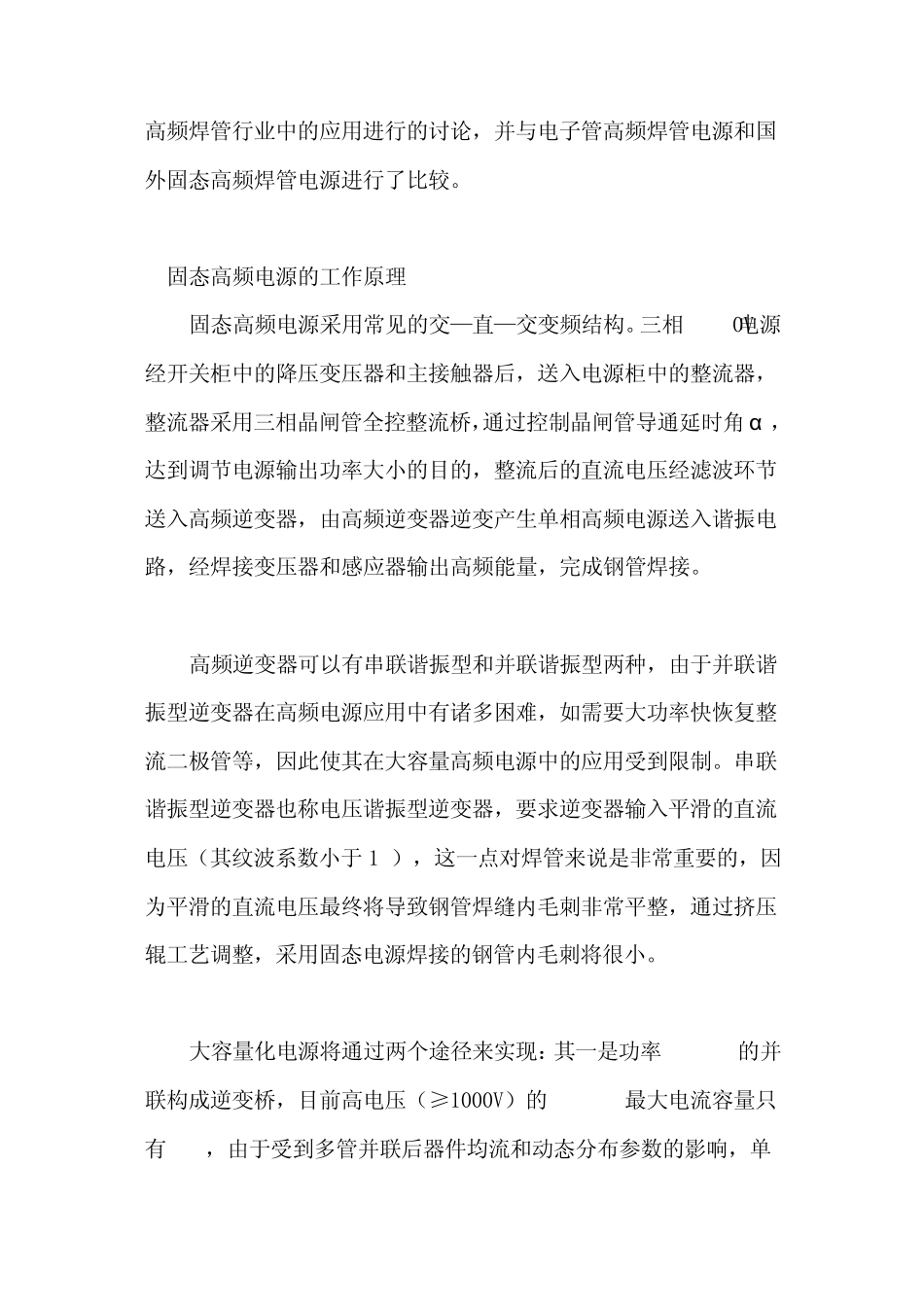

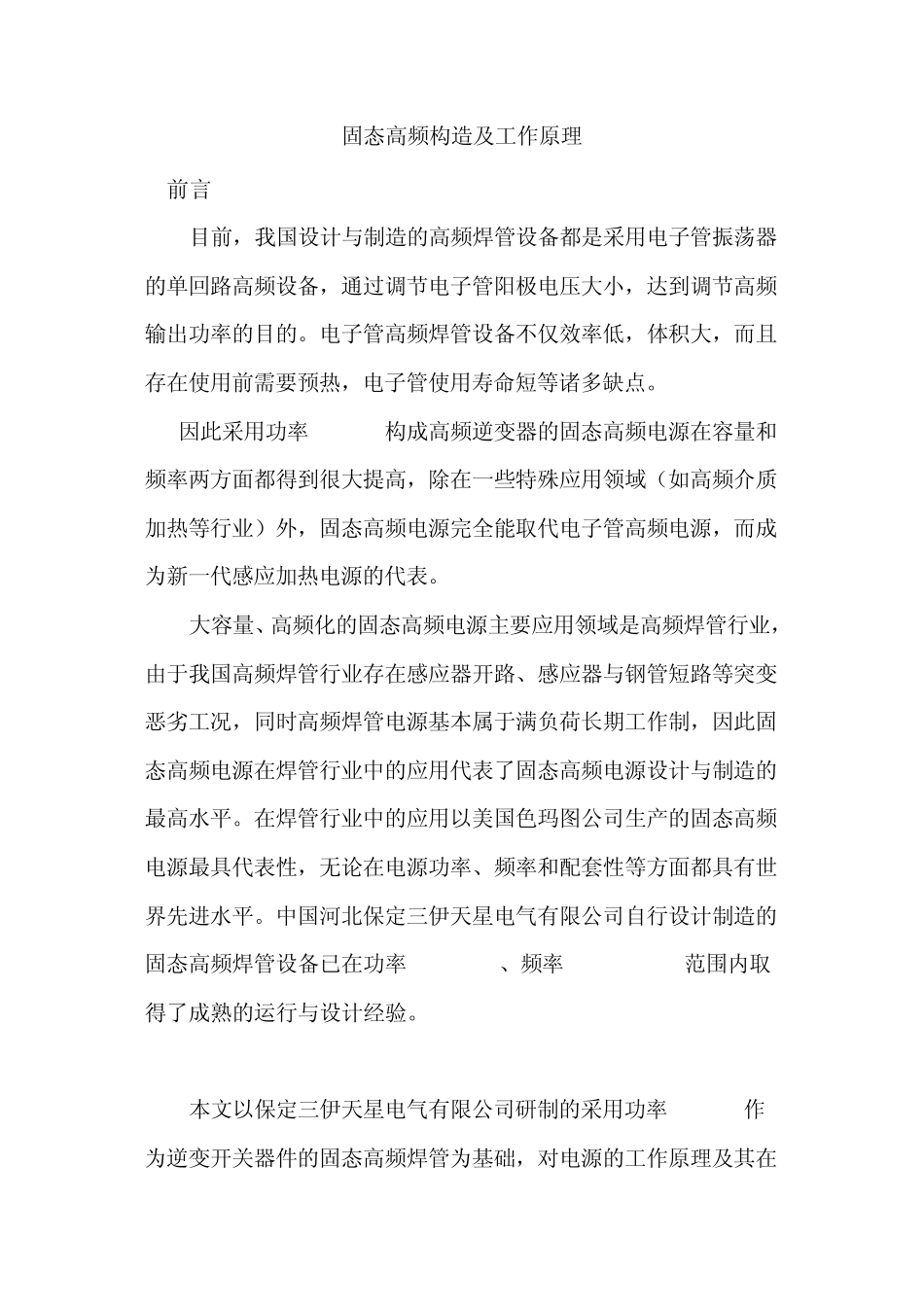

固态高频构造及工作原理 1 前言 目前，我国设计与制造的高频焊管设备都是采用电子管振荡器的单回路高频设备，通过调节电子管阳极电压大小，达到调节高频输出功率的目的。电子管高频焊管设备不仅效率低，体积大，而且存在使用前需要预热，电子管使用寿命短等诸多缺点。 因此采用功率MOSFET构成高频逆变器的固态高频电源在容量和频率两方面都得到很大提高，除在一些特殊应用领域（如高频介质加热等行业）外，固态高频电源完全能取代电子管高频电源，而成为新一代感应加热电源的代表。 大容量、高频化的固态高频电源主要应用领域是高频焊管行业，由于我国高频焊管行业存在感应器开路、感应器与钢管短路等突变恶劣工况，同时高频焊管电源基本属于满负荷长期工作制，因此固态高频电源在焊管行业中的应用代表了固态高频电源设计与制造的最高水平。在焊管行业中的应用以美国色玛图公司生产的固态高频电源最具代表性，无论在电源功率、频率和配套性等方面都具有世界先进水平。中国河北保定三伊天星电气有限公司自行设计制造的固态高频焊管设备已在功率60~300KW、频率300~550KHz范围内取得了成熟的运行与设计经验。 本文以保定三伊天星电气有限公司研制的采用功率MOSFET作为逆变开关器件的固态高频焊管为基础，对电源的工作原理及其在 高频焊管行业中的应用进行的讨论，并与电子管高频焊管电源和国外固态高频焊管电源进行了比较。 2 固态高频电源的工作原理 固态高频电源采用常见的交—直—交变频结构。三相 380V电源经开关柜中的降压变压器和主接触器后，送入电源柜中的整流器，整流器采用三相晶闸管全控整流桥，通过控制晶闸管导通延时角 α ，达到调节电源输出功率大小的目的，整流后的直流电压经滤波环节送入高频逆变器，由高频逆变器逆变产生单相高频电源送入谐振电路，经焊接变压器和感应器输出高频能量，完成钢管焊接。 高频逆变器可以有串联谐振型和并联谐振型两种，由于并联谐振型逆变器在高频电源应用中有诸多困难，如需要大功率快恢复整流二极管等，因此使其在大容量高频电源中的应用受到限制。串联谐振型逆变器也称电压谐振型逆变器，要求逆变器输入平滑的直流电压（其纹波系数小于 1%），这一点对焊管来说是非常重要的，因为平滑的直流电压最终将导致钢管焊缝内毛刺非常平整，通过挤压辊工艺调整，采用固态电源焊接的钢管内毛刺将很小。 大容量化电源将通过两个途径来实现：其一是功率 MOSFET的并联构成逆变桥，目前高电压（...
