固结灌浆试验报告

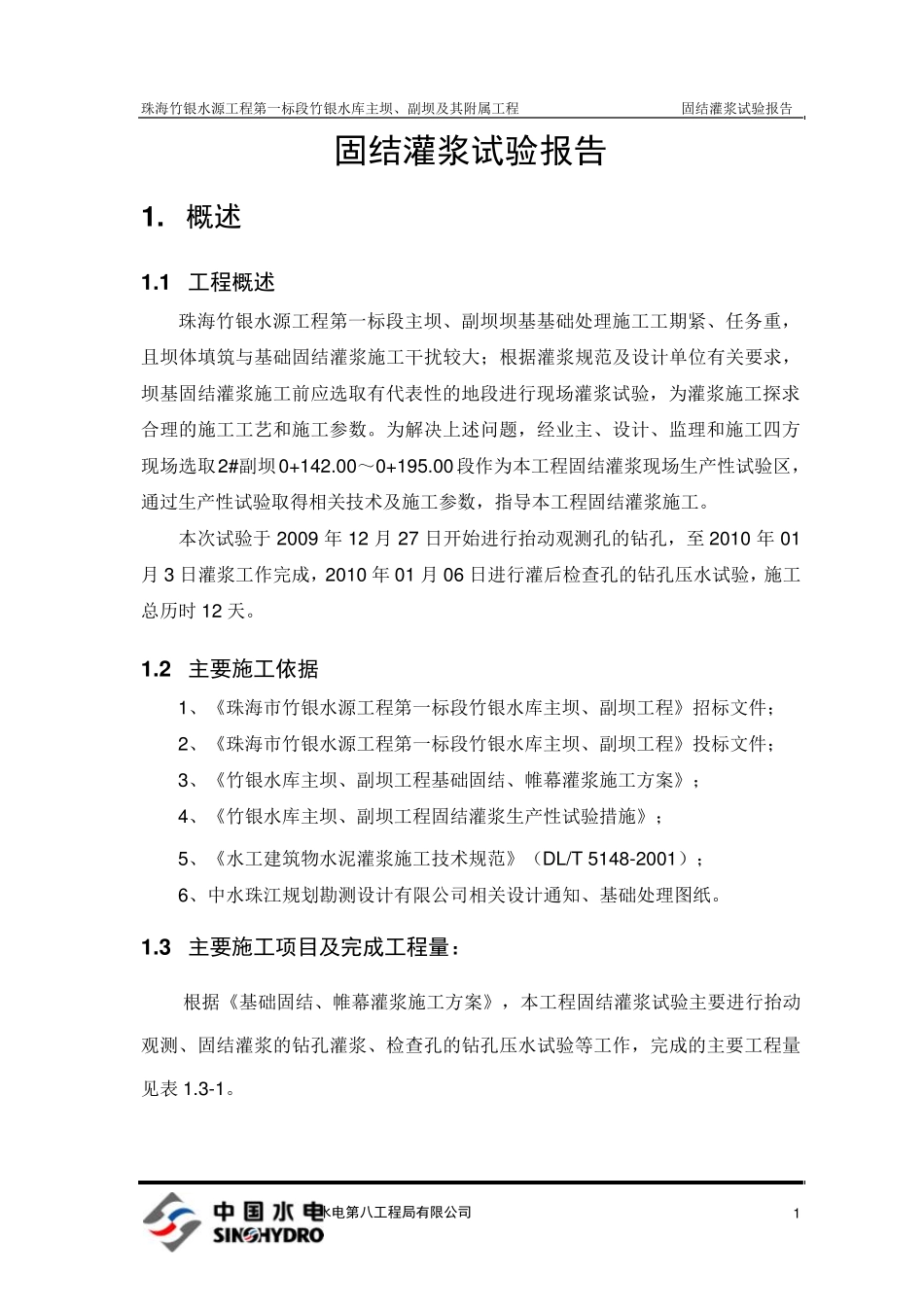

珠海竹银水源工程第一标段竹银水库主坝、副坝及其附属工程 固结灌浆试验报告 1 中国水利水电第八工程局有限公司 固结灌浆试验报告 1 . 概述 1 .1 工程概述 珠海竹银水源工程第一标段主坝、副坝坝基基础处理施工工期紧、任务重，且坝体填筑与基础固结灌浆施工干扰较大；根据灌浆规范及设计单位有关要求，坝基固结灌浆施工前应选取有代表性的地段进行现场灌浆试验，为灌浆施工探求合理的施工工艺和施工参数。为解决上述问题，经业主、设计、监理和施工四方现场选取2#副坝0+142.00～0+195.00段作为本工程固结灌浆现场生产性试验区，通过生产性试验取得相关技术及施工参数，指导本工程固结灌浆施工。 本次试验于 2009 年 12 月 27 日开始进行抬动观测孔的钻孔，至 2010 年 01月 3 日灌浆工作完成，2010 年 01 月 06 日进行灌后检查孔的钻孔压水试验，施工总历时 12 天。 1 .2 主要施工依据 1、《珠海市竹银水源工程第一标段竹银水库主坝、副坝工程》招标文件； 2、《珠海市竹银水源工程第一标段竹银水库主坝、副坝工程》投标文件； 3、《竹银水库主坝、副坝工程基础固结、帷幕灌浆施工方案》； 4、《竹银水库主坝、副坝工程固结灌浆生产性试验措施》； 5、《水工建筑物水泥灌浆施工技术规范》（DL/T 5148-2001）； 6、中水珠江规划勘测设计有限公司相关设计通知、基础处理图纸。 1 .3 主要施工项目及完成工程量： 根据《基础固结、帷幕灌浆施工方案》，本工程固结灌浆试验主要进行抬动观测、固结灌浆的钻孔灌浆、检查孔的钻孔压水试验等工作，完成的主要工程量见表 1.3-1。 珠海竹银水源工程第一标段竹银水库主坝、副坝及其附属工程 固结灌浆试验报告 2 中国水利水电第八工程局有限公司 表1.3-1 主要完成工程量表 工程项目 单位 工程量 规格 备注 抬动观测孔钻孔 m 19.2 Φ 76mm 2个孔 抬动观测装置安装 套 2 / 固结灌浆长度 m 102.8 Φ 76mm 钻孔总深度 m 132.8 Φ 76mm 检查孔钻孔 m 5.2 Φ 76mm 不包含混凝土厚 检查孔压水 段 1 / 2 . 固结灌浆试验施工 2 .1 抬动变形观测 （1）抬动观测孔孔径为Φ 76m m ，采用天拓 XY-200 型地质钻机配金刚石钻头钻孔，在灌浆试验区内布置 2 个钻孔，各安置 1 套抬动变形观测装置。 （2）在裂隙冲洗、压水试验及灌浆过程中，派专人进行抬动变形观测并作记录，抬动变形允许值按照 200μ m进行控制。当...
