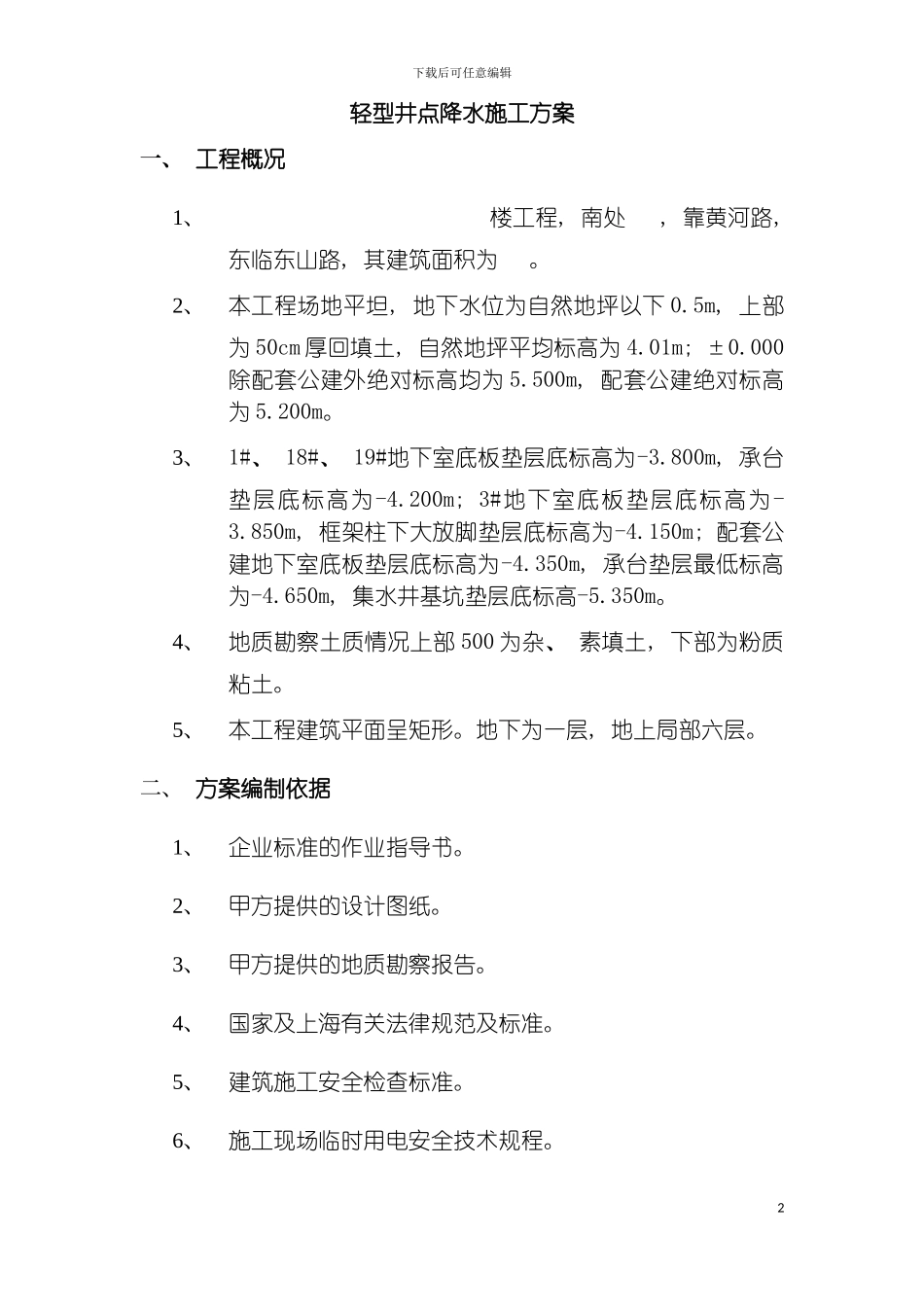

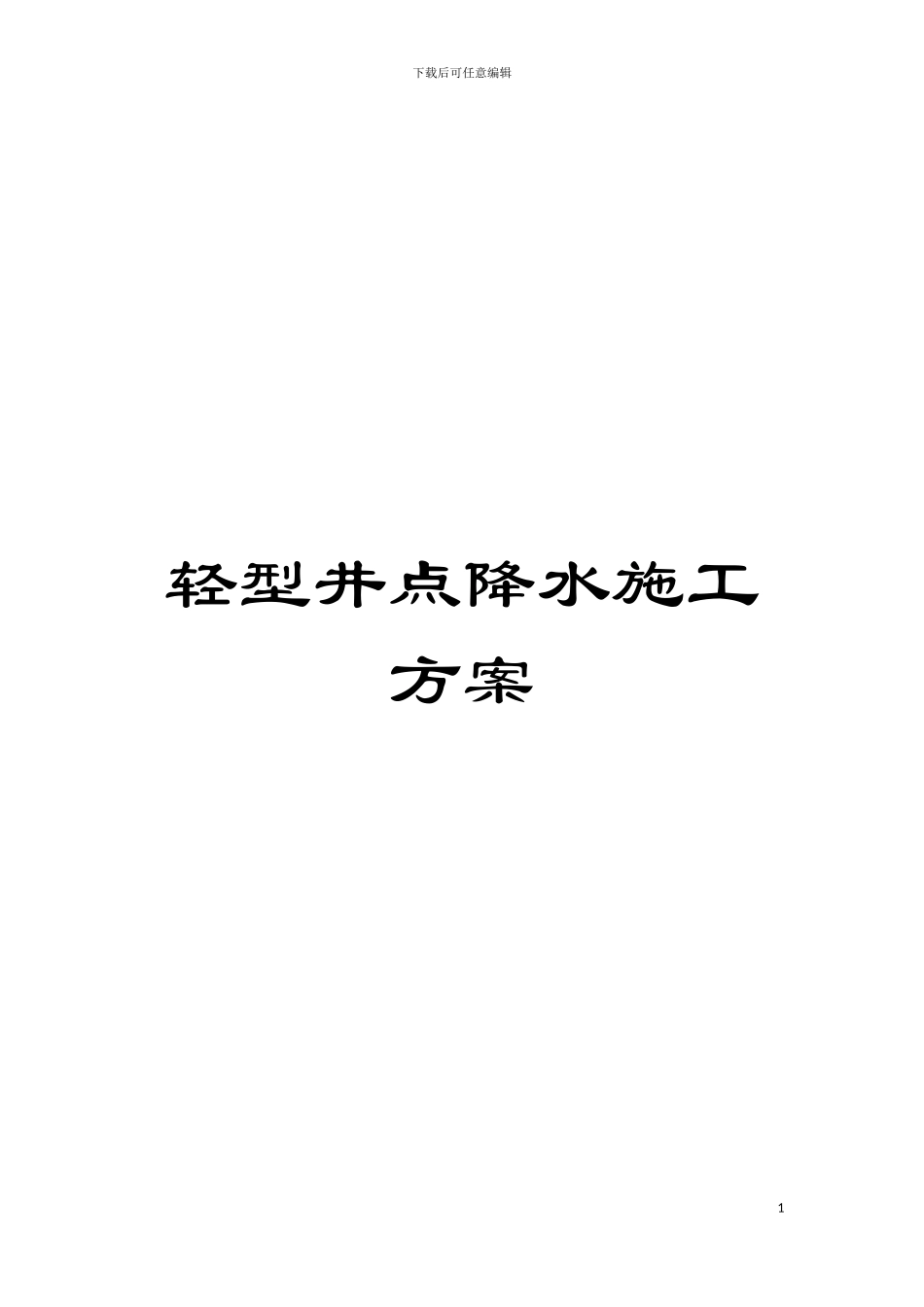

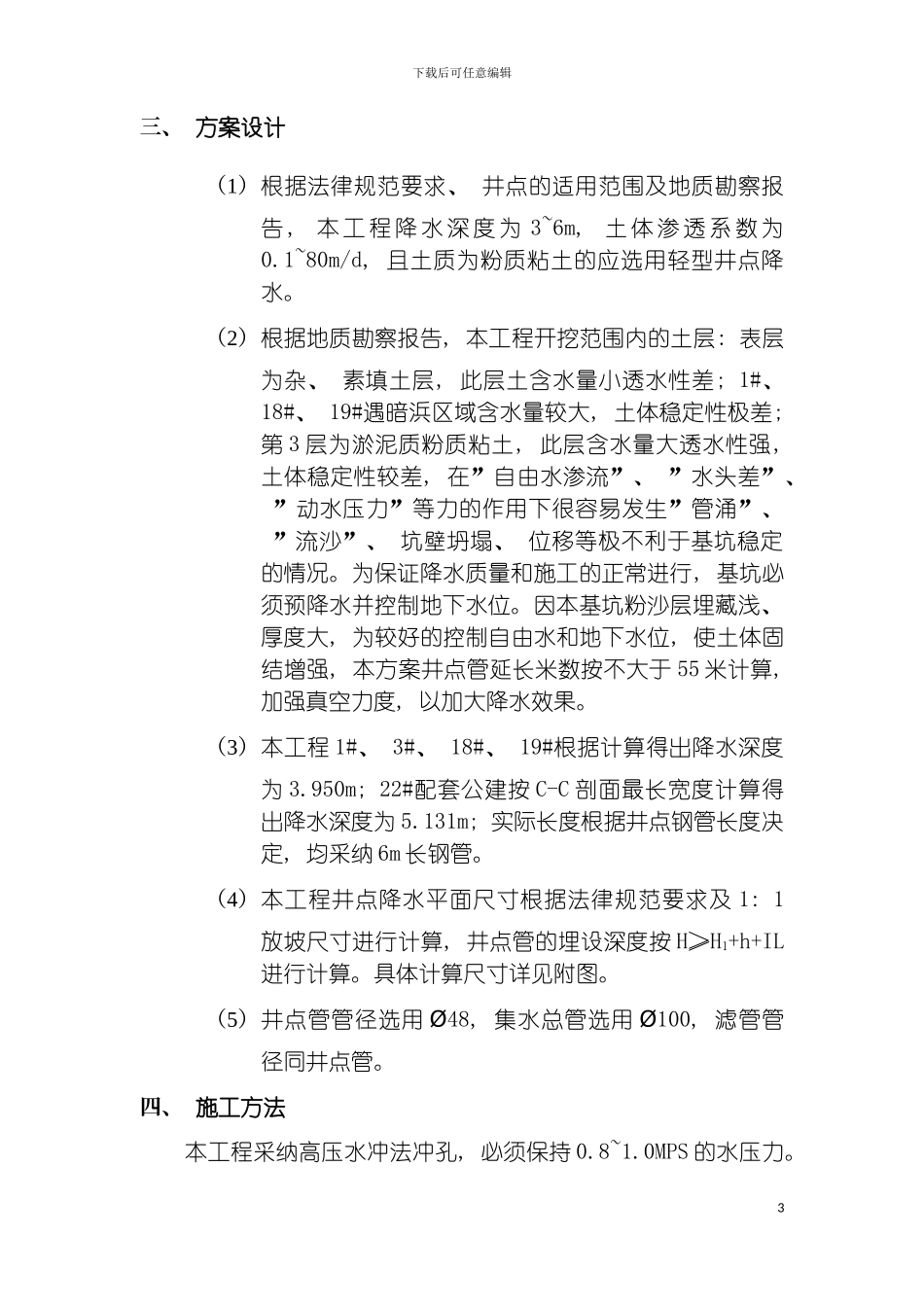

下载后可任意编辑轻型井点降水施工方案1下载后可任意编辑轻型井点降水施工方案一、 工程概况1、 楼工程, 南处 , 靠黄河路, 东临东山路, 其建筑面积为 。2、本工程场地平坦, 地下水位为自然地坪以下 0.5m, 上部为 50cm 厚回填土, 自然地坪平均标高为 4.01m; ±0.000除配套公建外绝对标高均为 5.500m, 配套公建绝对标高为 5.200m。3、1#、 18#、 19#地下室底板垫层底标高为-3.800m, 承台垫层底标高为-4.200m; 3#地下室底板垫层底标高为-3.850m, 框架柱下大放脚垫层底标高为-4.150m; 配套公建地下室底板垫层底标高为-4.350m, 承台垫层最低标高为-4.650m, 集水井基坑垫层底标高-5.350m。4、地质勘察土质情况上部 500 为杂、 素填土, 下部为粉质粘土。5、本工程建筑平面呈矩形。地下为一层, 地上局部六层。二、 方案编制依据1、企业标准的作业指导书。2、甲方提供的设计图纸。3、甲方提供的地质勘察报告。4、国家及上海有关法律规范及标准。5、建筑施工安全检查标准。6、施工现场临时用电安全技术规程。2下载后可任意编辑三、 方案设计(1)根据法律规范要求、 井点的适用范围及地质勘察报告 , 本 工 程 降 水 深 度 为 3~6m, 土 体 渗 透 系 数 为0.1~80m/d, 且土质为粉质粘土的应选用轻型井点降水。(2)根据地质勘察报告, 本工程开挖范围内的土层: 表层为杂、 素填土层, 此层土含水量小透水性差; 1#、 18#、 19#遇暗浜区域含水量较大, 土体稳定性极差; 第 3 层为淤泥质粉质粘土, 此层含水量大透水性强, 土体稳定性较差, 在”自由水渗流”、 ”水头差”、 ”动水压力”等力的作用下很容易发生”管涌”、 ”流沙”、 坑壁坍塌、 位移等极不利于基坑稳定的情况。为保证降水质量和施工的正常进行, 基坑必须预降水并控制地下水位。因本基坑粉沙层埋藏浅、 厚度大, 为较好的控制自由水和地下水位, 使土体固结增强, 本方案井点管延长米数按不大于 55 米计算, 加强真空力度, 以加大降水效果。(3)本工程 1#、 3#、 18#、 19#根据计算得出降水深度为 3.950m; 22#配套公建按 C-C 剖面最长宽度计算得出降水深度为 5.131m; 实际长度根据井点钢管长度决定, 均采纳 6m 长钢管。(4)本工程井点降水平面尺寸根据法律规范要求及 1: 1放坡尺寸进行计算, 井点管的埋设深度按 H≥H1+h+IL进行计算。具体计算尺寸详见附图。(5)井点管管径选用48, Ø集水总管选用10...
