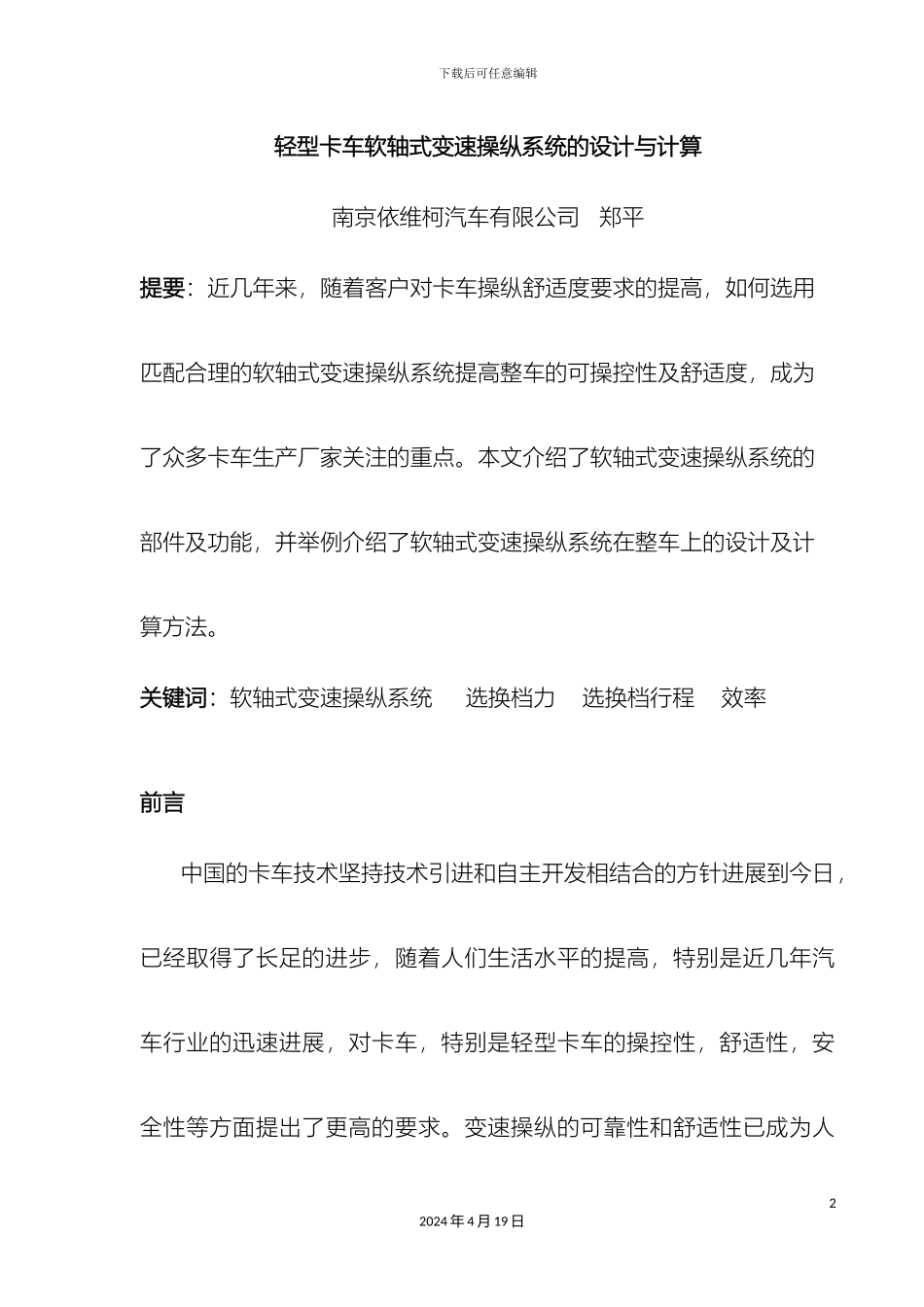

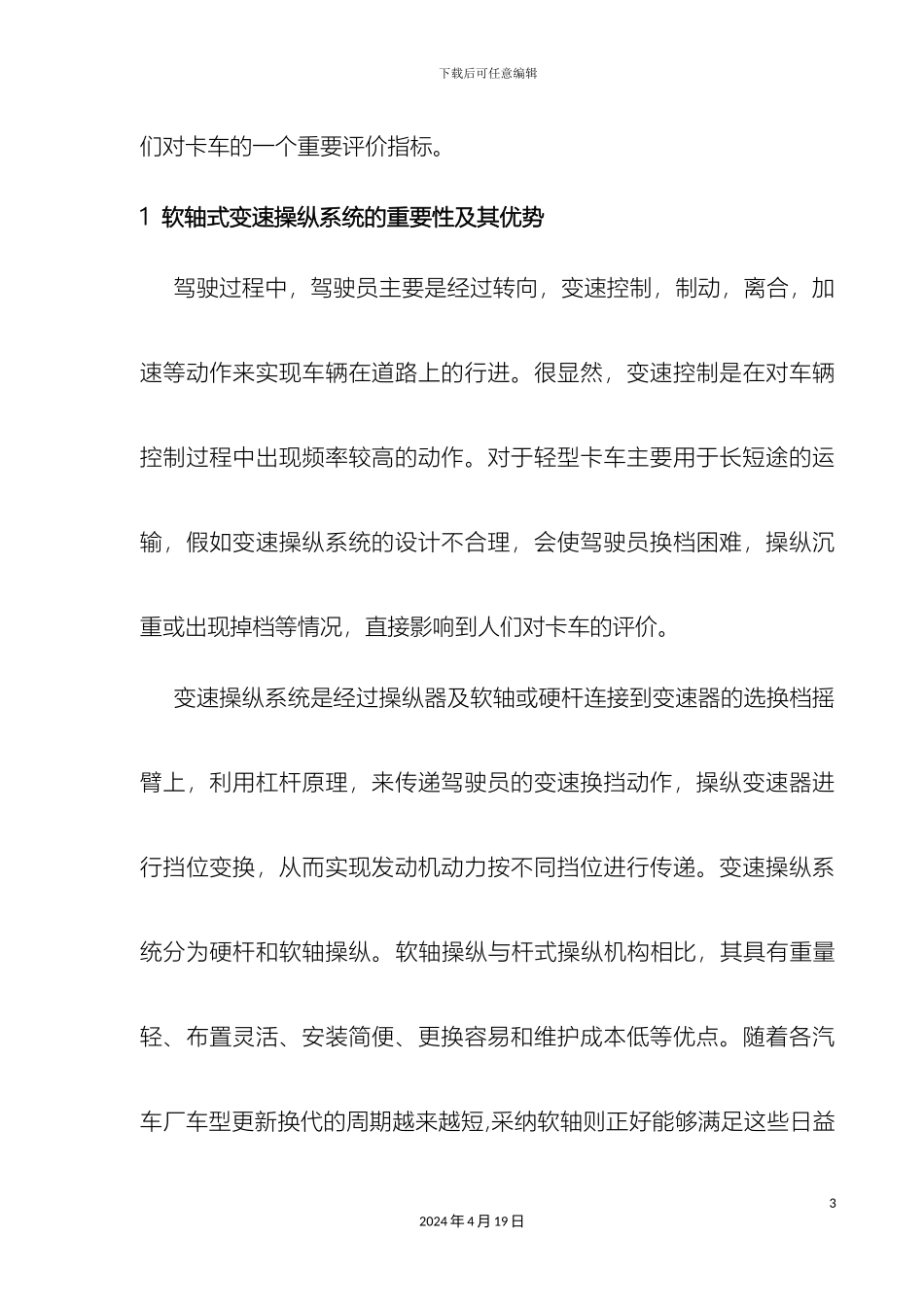

下载后可任意编辑轻型卡车软轴式变操系统的设计与计算12024 年 4 月 19 日下载后可任意编辑轻型卡车软轴式变速操纵系统的设计与计算南京依维柯汽车有限公司 郑平提要:近几年来,随着客户对卡车操纵舒适度要求的提高,如何选用匹配合理的软轴式变速操纵系统提高整车的可操控性及舒适度,成为了众多卡车生产厂家关注的重点。本文介绍了软轴式变速操纵系统的部件及功能,并举例介绍了软轴式变速操纵系统在整车上的设计及计算方法。关键词:软轴式变速操纵系统 选换档力 选换档行程 效率前言 中国的卡车技术坚持技术引进和自主开发相结合的方针进展到今日,已经取得了长足的进步,随着人们生活水平的提高,特别是近几年汽车行业的迅速进展,对卡车,特别是轻型卡车的操控性,舒适性,安全性等方面提出了更高的要求。变速操纵的可靠性和舒适性已成为人22024 年 4 月 19 日下载后可任意编辑们对卡车的一个重要评价指标。1 软轴式变速操纵系统的重要性及其优势驾驶过程中,驾驶员主要是经过转向,变速控制,制动,离合,加速等动作来实现车辆在道路上的行进。很显然,变速控制是在对车辆控制过程中出现频率较高的动作。对于轻型卡车主要用于长短途的运输,假如变速操纵系统的设计不合理,会使驾驶员换档困难,操纵沉重或出现掉档等情况,直接影响到人们对卡车的评价。变速操纵系统是经过操纵器及软轴或硬杆连接到变速器的选换档摇臂上,利用杠杆原理,来传递驾驶员的变速换挡动作,操纵变速器进行挡位变换,从而实现发动机动力按不同挡位进行传递。变速操纵系统分为硬杆和软轴操纵。软轴操纵与杆式操纵机构相比,其具有重量轻、布置灵活、安装简便、更换容易和维护成本低等优点。随着各汽车厂车型更新换代的周期越来越短,采纳软轴则正好能够满足这些日益32024 年 4 月 19 日下载后可任意编辑苛刻的要求,它更适合于专业化大批量生产,因此具有良好的进展前景。2 软轴式变速操纵系统的组成及各部件的功能以现南京依维柯轻卡采纳软轴变速操纵系统为例1) 操纵机构操纵机构是操纵系统中关键的部件,安装在驾驶区域,它一般由支座,换档臂和选档摇臂等主要零件组成。常见的支座有铝铸件,钢铸件或钣金件。它对整个机构起基础支撑作用,同时也是操纵机构与驾驶室地板的连接件。实际情况要根据整个系统的匹配和负载等因素来定。驾驶员操纵的是操纵杆上的操纵手柄,主要实现换选档动作,纵向操纵手柄为换档动作横向操纵手柄为选档动作。42...
