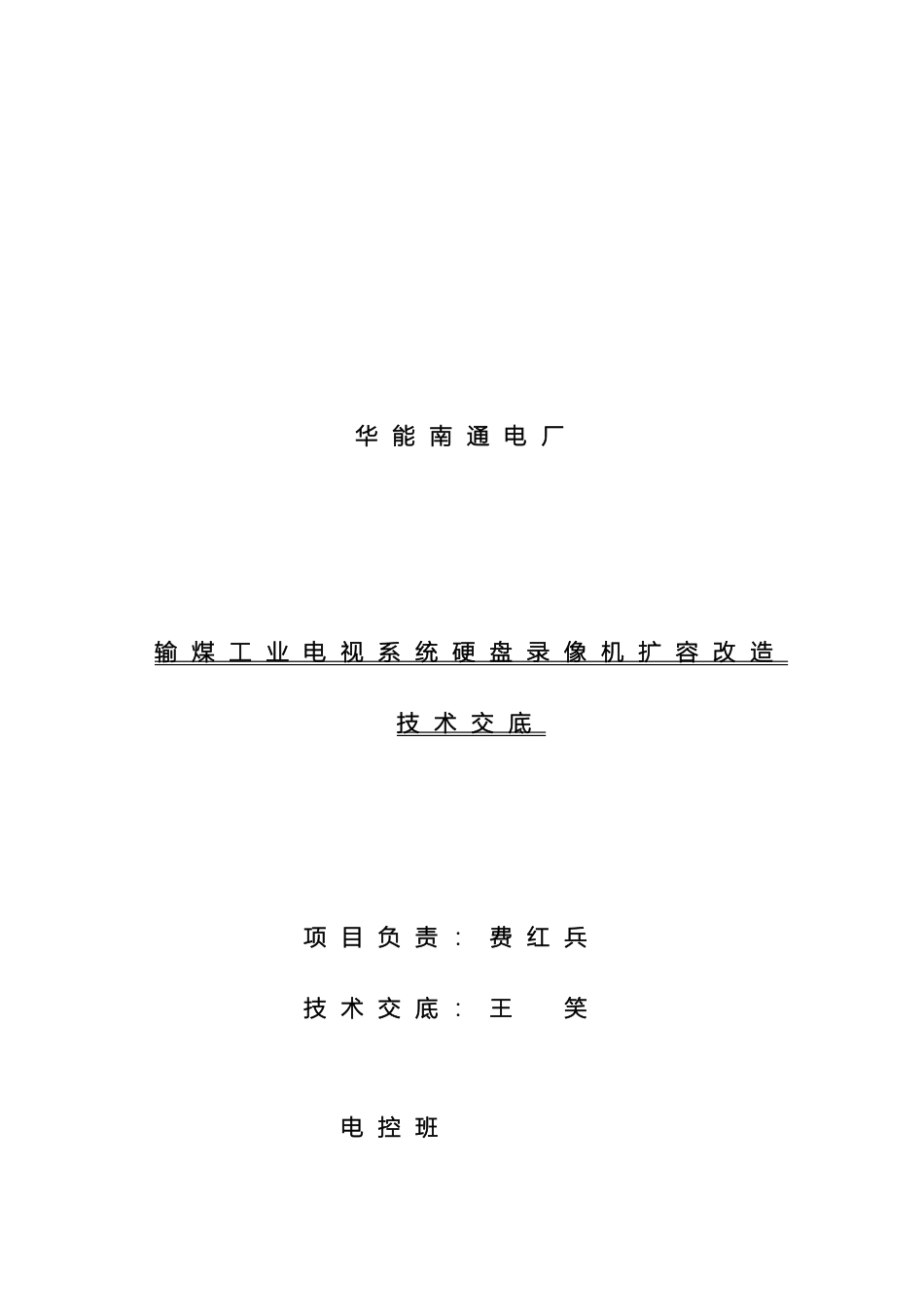

下载后可任意编辑输煤工业电视系统硬盘录像机扩容改造技术交底12024 年 4 月 19 日华 能 南 通 电 厂输 煤 工 业 电 视 系 统 硬 盘 录 像 机 扩 容 改 造技 术 交 底 项 目 负 责 ： 费 红 兵 技 术 交 底 ： 王 笑 电 控 班下载后可任意编辑 -5-832024 年 4 月 19 日下载后可任意编辑一、 改造的必要性 我厂输煤工业电视系统在 进行过全面改造，并新增加了直接输煤码头工程的 13 个监控点，实际安装 39 只现场摄像头，共有 6套现场光端箱将所有图像传输至煤控室工业电视控制机柜，经过矩阵将画面分别显示在煤控 6 台液晶监视器上。在控制机柜内安装 3 台 16 路网络型硬盘录像机（型号：海康威视 HC8016），每台录像机内部有两块容量为 250G 的硬盘 24 小时不间断存储监控画面。由于硬盘容量的限制，不可能将所有监控画面全部进行录像储存，根据设备的重要性我们选择了 27 个重点监控设备进行录像，由于每个摄像机所拍摄画面像素的大小不同，每台录像机最多只能存储 10 天左右的画面信息，且由于当时图像压缩技术的限制，压缩后的画面解压播放时画质不稳定，不能准确反映设备的实际运行工况。近年由于电子技术的不断进展，硬盘录像机的功42024 年 4 月 19 日下载后可任意编辑能及其强大，包括远程画面监控、回放、图像下载、不同等级用户管理等等，且操作更加简单、画质更加清楚。加之现在储存卡技术的不断进展，1TB 容量的硬盘成为硬盘录像机的标配，且大多录像机支持安装 8 块硬盘，可储存的画面时间更长。二、 改造方案 在查阅有关资料后，根据我厂输煤工业电视系统的现状，本着节约费用的原则，请购两台硬盘录像机（型号：海康威视 DS-8116HC-S），12 块容量为 2TB 的硬盘（型号：希捷 ST VX002 64M\SATA3\2TB）。每台新硬盘录像机内安装 4 块硬盘（改造一台旧的硬盘录像机，安装 4 块硬盘）。将当前输煤系统 39 个摄像点的信号全部接入录像机，为节约外包费用，锻炼班组人员，积累改造施工经验，整个改造由班组自主完成。三、 实施步骤52024 年 4 月 19 日下载后可任意编辑 在新的录像机内安装硬盘，并进行硬盘格式化及相关参数的设置，包括网关、端口的远程监控设置。在不影响运行人员监控运行设备的前提下，逐一拆除现有的三台硬盘录像机，安装一台、调试一台、投用一台，整个改造在现场历时 4 天，改造后效果较好。在改造...
