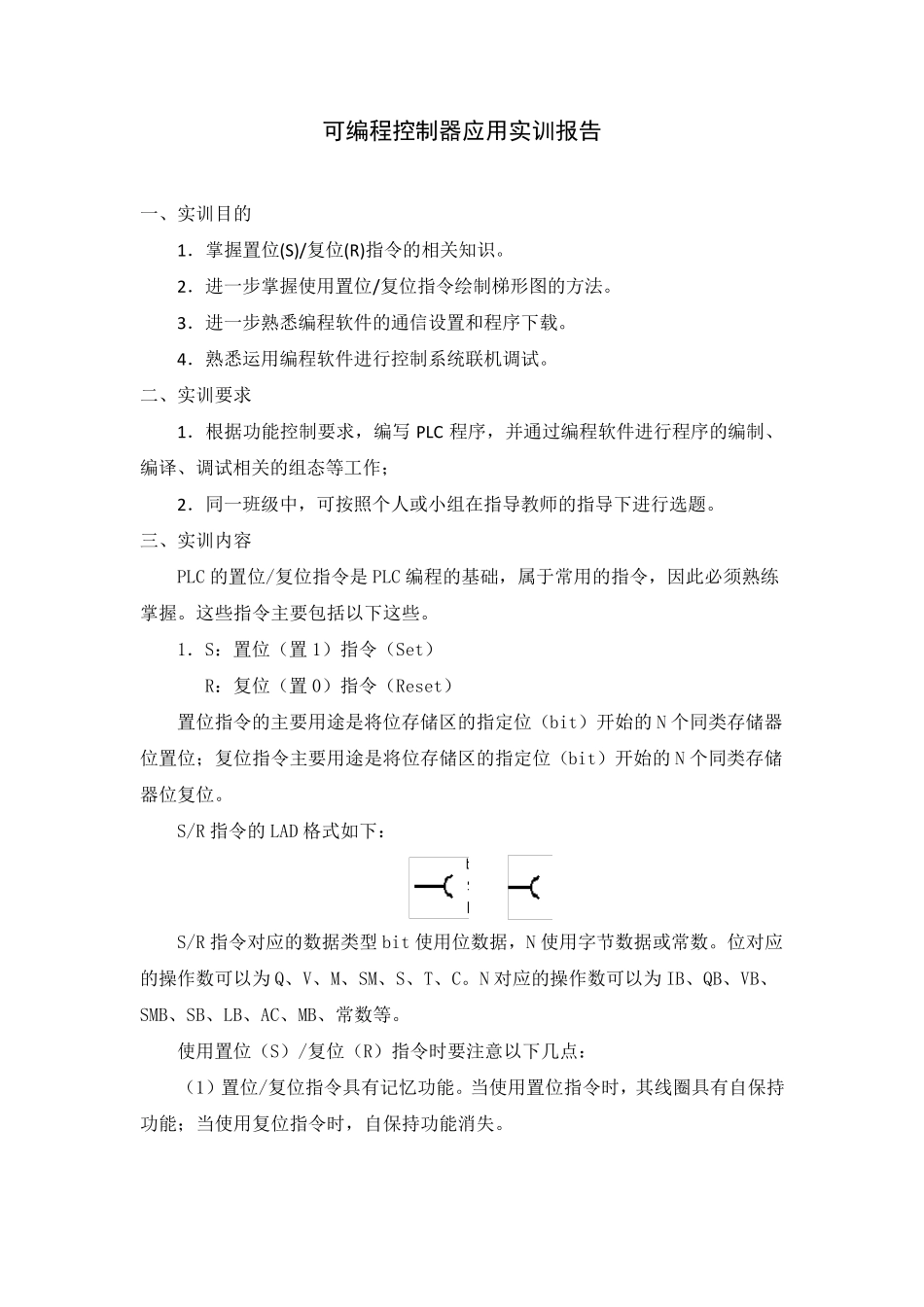

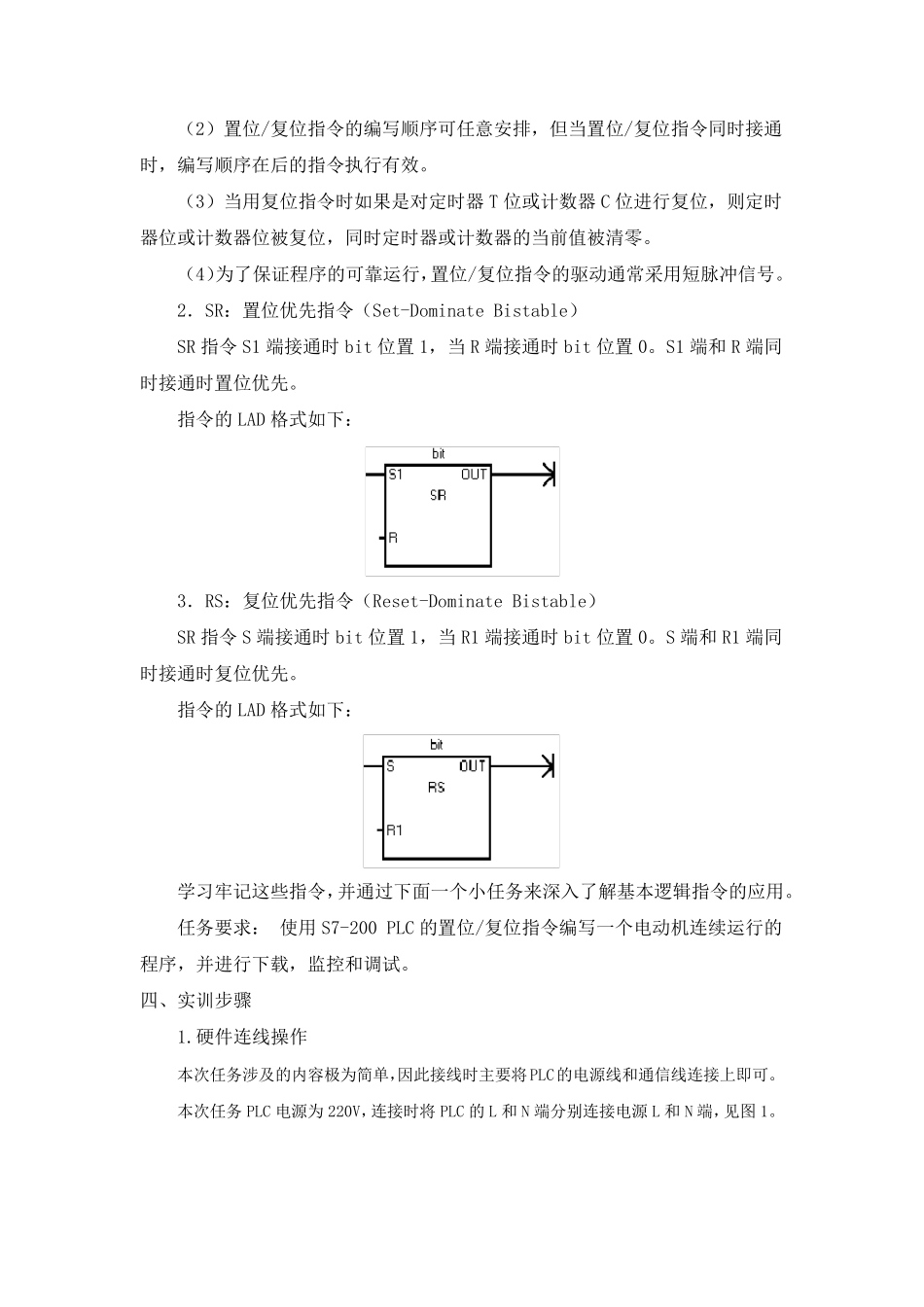

可编程控制器应用实训报告 一、实训目的 1．掌握置位(S)/复位(R)指令的相关知识。 2．进一步掌握使用置位/复位指令绘制梯形图的方法。 3．进一步熟悉编程软件的通信设置和程序下载。 4．熟悉运用编程软件进行控制系统联机调试。 二、实训要求 1．根据功能控制要求，编写 PLC 程序，并通过编程软件进行程序的编制、编译、调试相关的组态等工作； 2．同一班级中，可按照个人或小组在指导教师的指导下进行选题。 三、实训内容 PLC 的置位/复位指令是 PLC 编程的基础，属于常用的指令，因此必须熟练掌握。这些指令主要包括以下这些。 1．S：置位（置 1）指令（Set） R：复位（置 0）指令（Reset） 置位指令的主要用途是将位存储区的指定位（bit）开始的 N 个同类存储器位置位；复位指令主要用途是将位存储区的指定位（bit）开始的 N 个同类存储器位复位。 S/R 指令的 LAD 格式如下： S/R 指令对应的数据类型 bit 使用位数据，N 使用字节数据或常数。位对应的操作数可以为 Q、V、M、SM、S、T、C。N 对应的操作数可以为 IB、QB、VB、SMB、SB、LB、AC、MB、常数等。 使用置位（S）/复位（R）指令时要注意以下几点： （1）置位/复位指令具有记忆功能。当使用置位指令时，其线圈具有自保持功能；当使用复位指令时，自保持功能消失。 （2）置位/复位指令的编写顺序可任意安排，但当置位/复位指令同时接通时，编写顺序在后的指令执行有效。 （3）当用复位指令时如果是对定时器T 位或计数器C 位进行复位，则定时器位或计数器位被复位，同时定时器或计数器的当前值被清零。 （4）为了保证程序的可靠运行，置位/复位指令的驱动通常采用短脉冲信号。 2．SR：置位优先指令（Set-Dominate Bistable） SR 指令S1 端接通时bit 位置1，当R 端接通时bit 位置0。S1 端和R 端同时接通时置位优先。 指令的LAD 格式如下： 3．RS：复位优先指令（Reset-Dominate Bistable） SR 指令S 端接通时bit 位置1，当R1 端接通时bit 位置0。S 端和R1 端同时接通时复位优先。 指令的LAD 格式如下： 学习牢记这些指令，并通过下面一个小任务来深入了解基本逻辑指令的应用。 任务要求： 使用S7-200 PLC 的置位/复位指令编写一个电动机连续运行的程序，并进行下载，监控和调试。 四、实训步骤 1.硬件连线操作 本次任务涉及的内容极为简单，因此接线时主要将PLC的电源线和通信线连接上即可。 本次任务PLC 电源...
