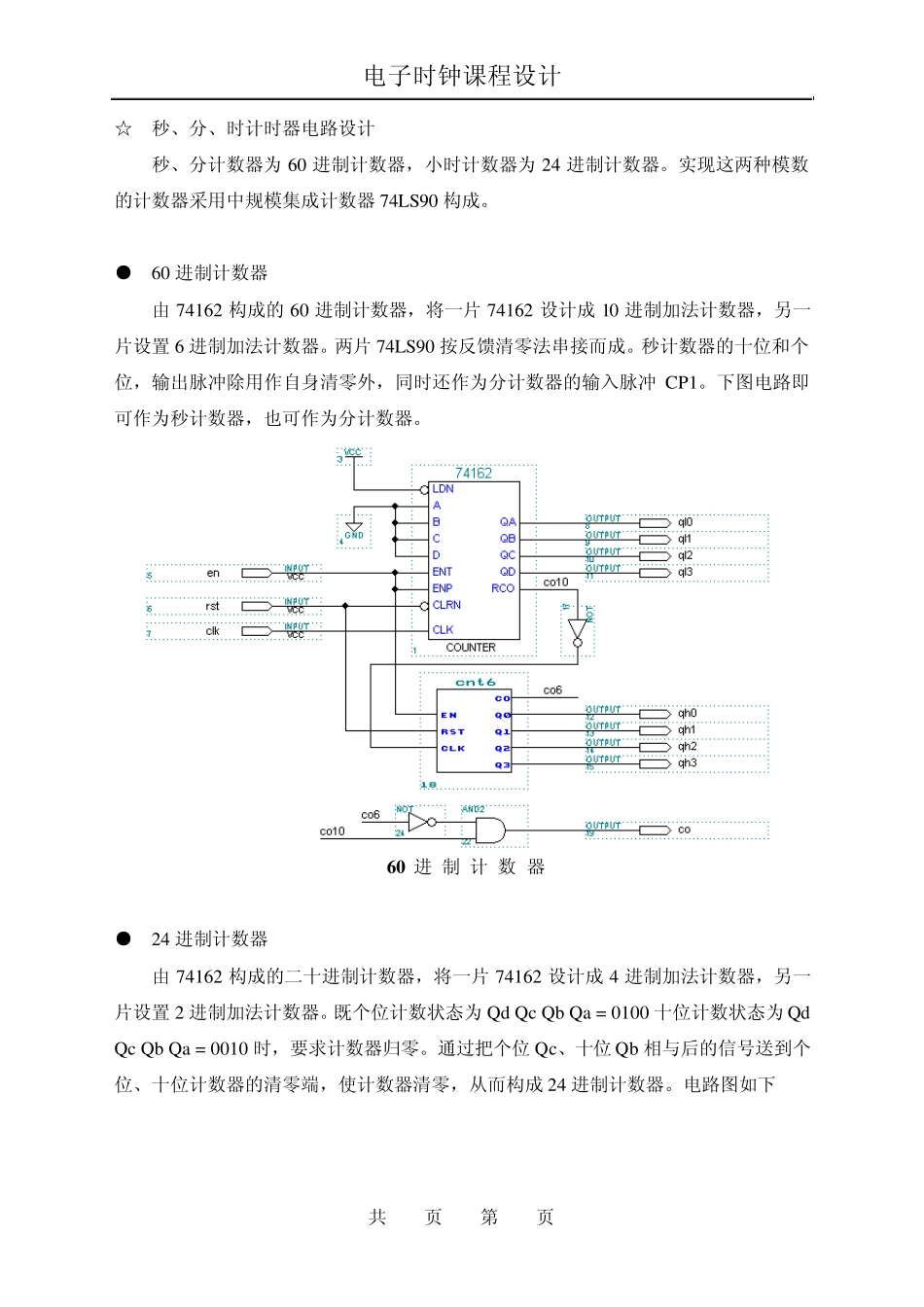

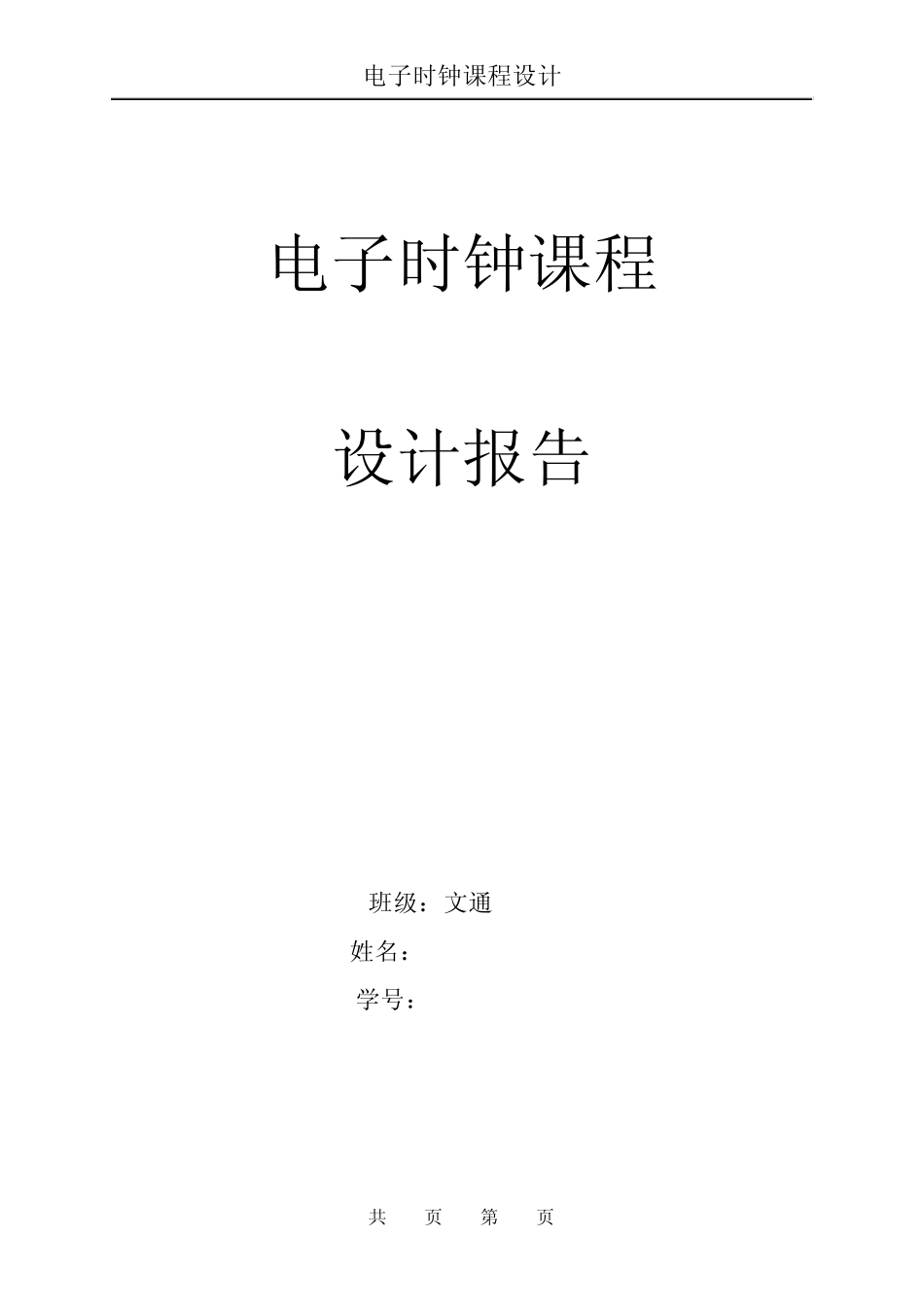

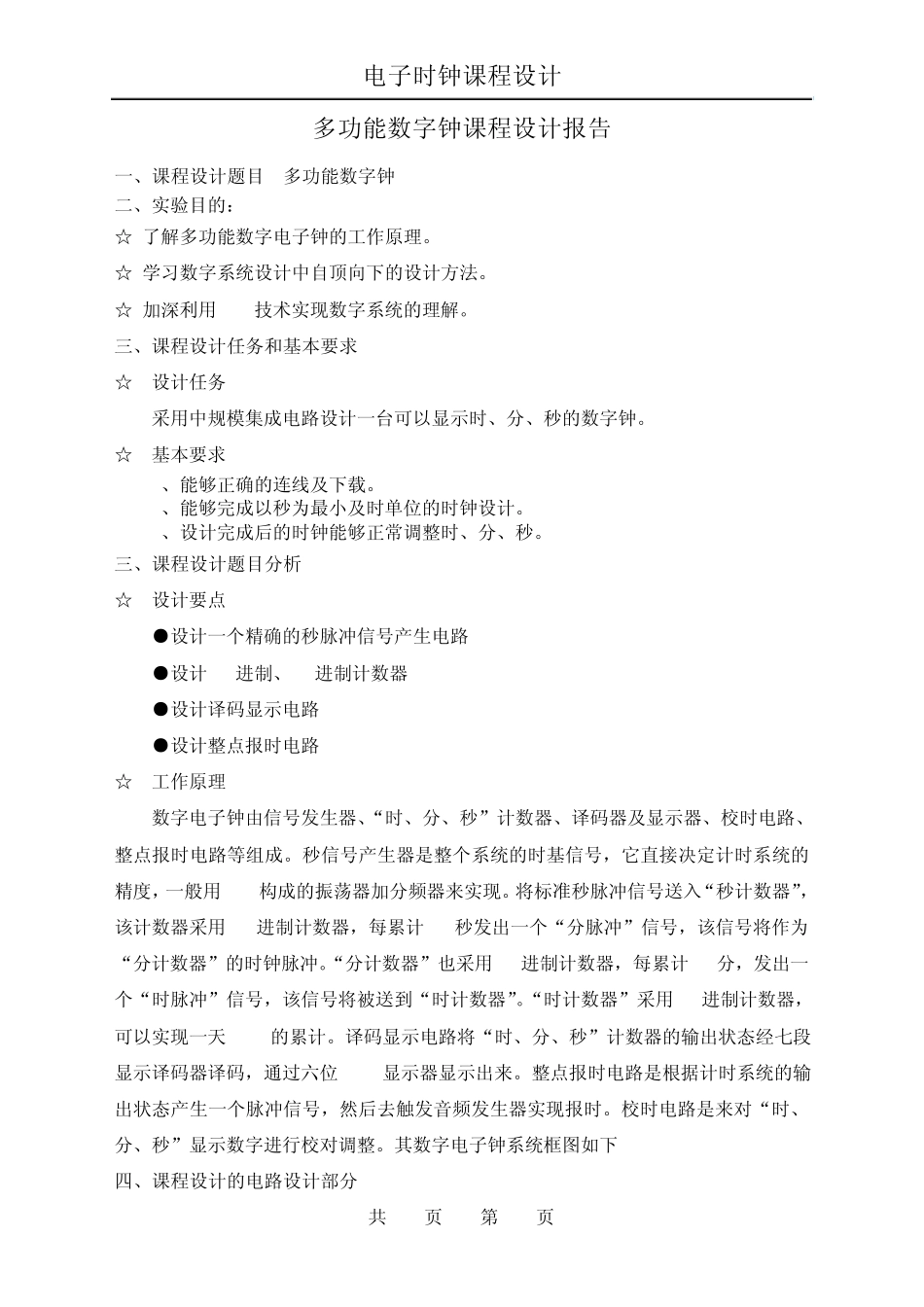

电子时钟课程设计 共 页 第 页 电子时钟课程 设计报告 班级:文通 0741 姓名:*** 学号:2007905121** 电子时钟课程设计 共 页 第 页 多功能数字钟课程设计报告 一、课程设计题目: 多功能数字钟 二、实验目的: ☆ 了解多功能数字电子钟的工作原理。 ☆ 学习数字系统设计中自顶向下的设计方法。 ☆ 加深利用EDA技术实现数字系统的理解。 三、课程设计任务和基本要求: ☆ 设计任务 采用中规模集成电路设计一台可以显示时、分、秒的数字钟。 ☆ 基本要求 1、能够正确的连线及下载。 2、能够完成以秒为最小及时单位的时钟设计。 3、设计完成后的时钟能够正常调整时、分、秒。 三、课程设计题目分析: ☆ 设计要点 ●设计一个精确的秒脉冲信号产生电路 ●设计60进制、24进制计数器 ●设计译码显示电路 ●设计整点报时电路 ☆ 工作原理 数字电子钟由信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路等组成。秒信号产生器是整个系统的时基信号,它直接决定计时系统的精度,一般用555构成的振荡器加分频器来实现。将标准秒脉冲信号送入“秒计数器”,该计数器采用60进制计数器,每累计60秒发出一个“分脉冲”信号,该信号将作为“分计数器”的时钟脉冲。“分计数器”也采用60进制计数器,每累计60分,发出一个“时脉冲”信号,该信号将被送到“时计数器”。“时计数器”采用24进制计数器,可以实现一天 24h的累计。译码显示电路将“时、分、秒”计数器的输出状态经七段显示译码器译码,通过六位LED显示器显示出来。整点报时电路是根据计时系统的输出状态产生一个脉冲信号,然后去触发音频发生器实现报时。校时电路是来对“时、分、秒”显示数字进行校对调整。其数字电子钟系统框图如下: 四、课程设计的电路设计部分: 电子时钟课程设计 共 页 第 页 ☆ 秒、分、时计时器电路设计 秒、分计数器为60 进制计数器,小时计数器为24 进制计数器。实现这两种模数的计数器采用中规模集成计数器74LS90 构成。 ● 60 进制计数器 由 74162 构成的60 进制计数器,将一片 74162 设计成10 进制加法计数器,另一片设置 6 进制加法计数器。两片 74LS90 按反馈清零法串接而成。秒计数器的十位和个位,输出脉冲除用作自身清零外,同时还作为分计数器的输入脉冲 CP1。下图电路即可作为秒计数器,也可作为分计数器。 6 0 进 制 计 数 器 ● 24 进制计数器 由 74...
