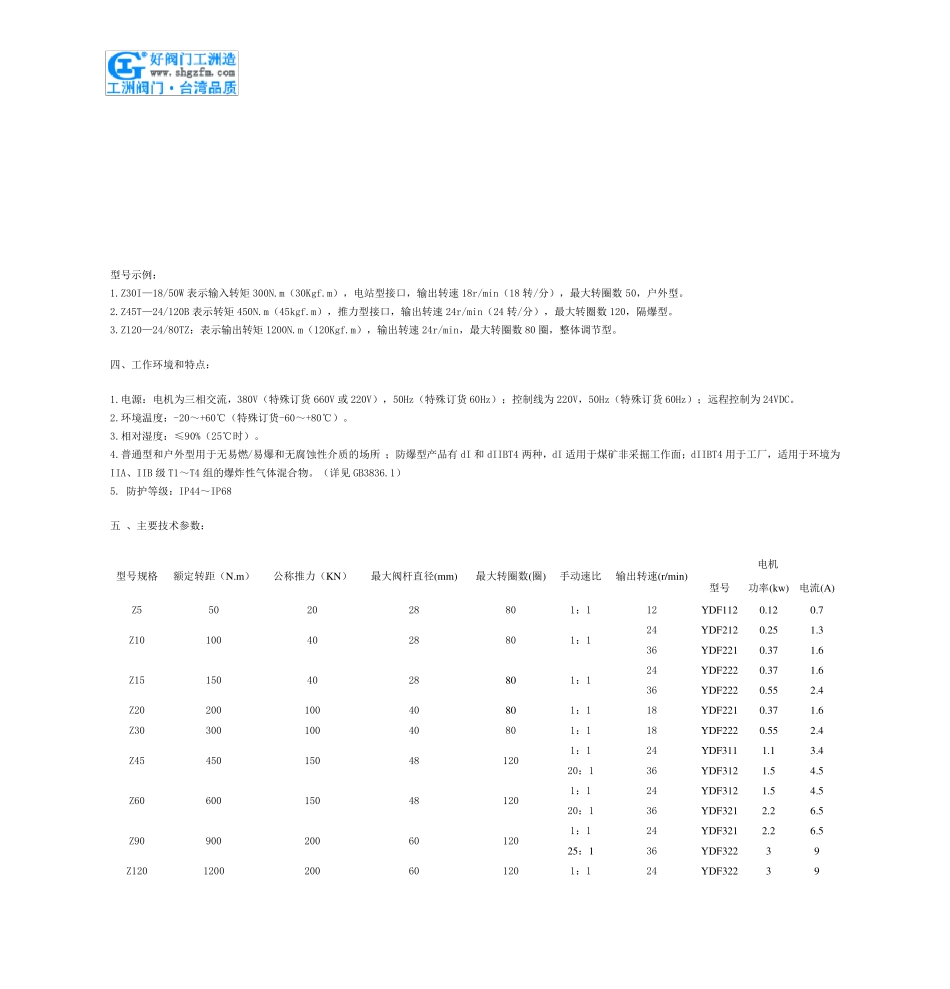

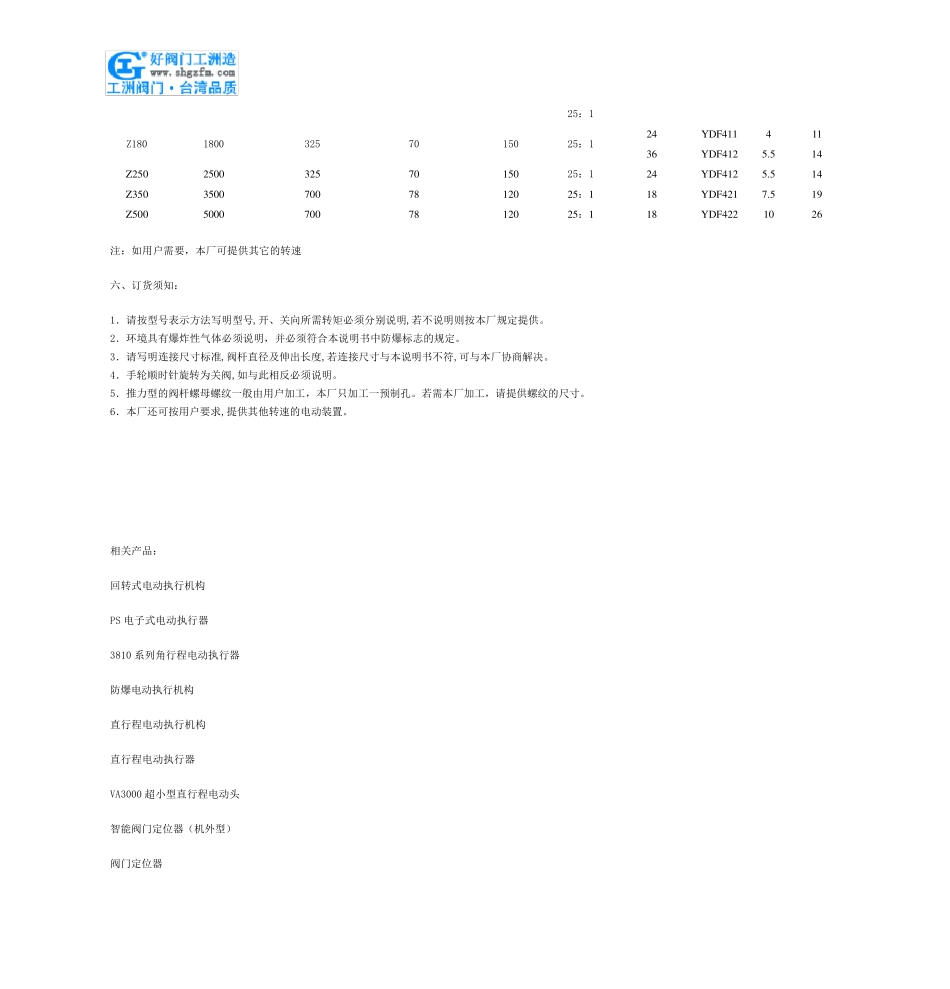

多回转阀门电动装置 一、产品[多回转阀门电动装置]的详细资料: 产品型号:Z 型 产品名称:多回转阀门电动装置 产品特点:多回转阀门电动装置,通称为Z 型。适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。按使用环境分:Z 为普通型;ZW 为户外型;ZB 为隔爆型;ZZ 为整体型;ZT 为整体调节型。 二、特点: 按输出作用力分:有转矩型和推力型。 本产品的性能符合JB/T8528—1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》,GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529—1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定,取得了防爆合格 证 。 三 、型号表 示 方法 : 型号示例: 1.Z30I—18/50W 表示输入转矩 300N.m(30Kgf.m),电站型接口,输出转速 18r/min(18 转/分),最大转圈数 50,户外型。 2.Z45T—24/120B 表示转矩 450N.m(45kgf.m),推力型接口,输出转速 24r/min(24 转/分),最大转圈数 120,隔爆型。 3.Z120—24/80TZ:表示输出转矩 1200N.m(120Kgf.m),输出转速 24r/min,最大转圈数 80 圈,整体调节型。 四、工作环境和特点: 1.电源:电机为三相交流,380V(特殊订货 660V 或 220V),50Hz(特殊订货 60Hz);控制线为 220V,50Hz(特殊订货 60Hz);远程控制为 24VDC。 2.环境温度:-20~+60℃(特殊订货-60~+80℃)。 3.相对湿度:≤90%(25℃时)。 4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ;防爆型产品有 dI 和 dIIBT4 两种,dI 适用于煤矿非采掘工作面;dIIBT4 用于工厂,适用于环境为IIA、IIB 级 T1~T4 组的爆炸性气体混合物。(详见 GB3836.1) 5. 防护等级:IP44~IP68 五 、主要技术参数: 型号规格 额定转距(N.m) 公称推力(KN) 最大阀杆直径(mm) 最大转圈数(圈) 手动速比 输出转速(r/min) 电机 型号 功率(kw ) 电流(A) Z5 50 20 28 80 1:1 12 YDF112 0.12 0.7 Z10 100 40 28 80 1:1 24 YDF212 0.25...
