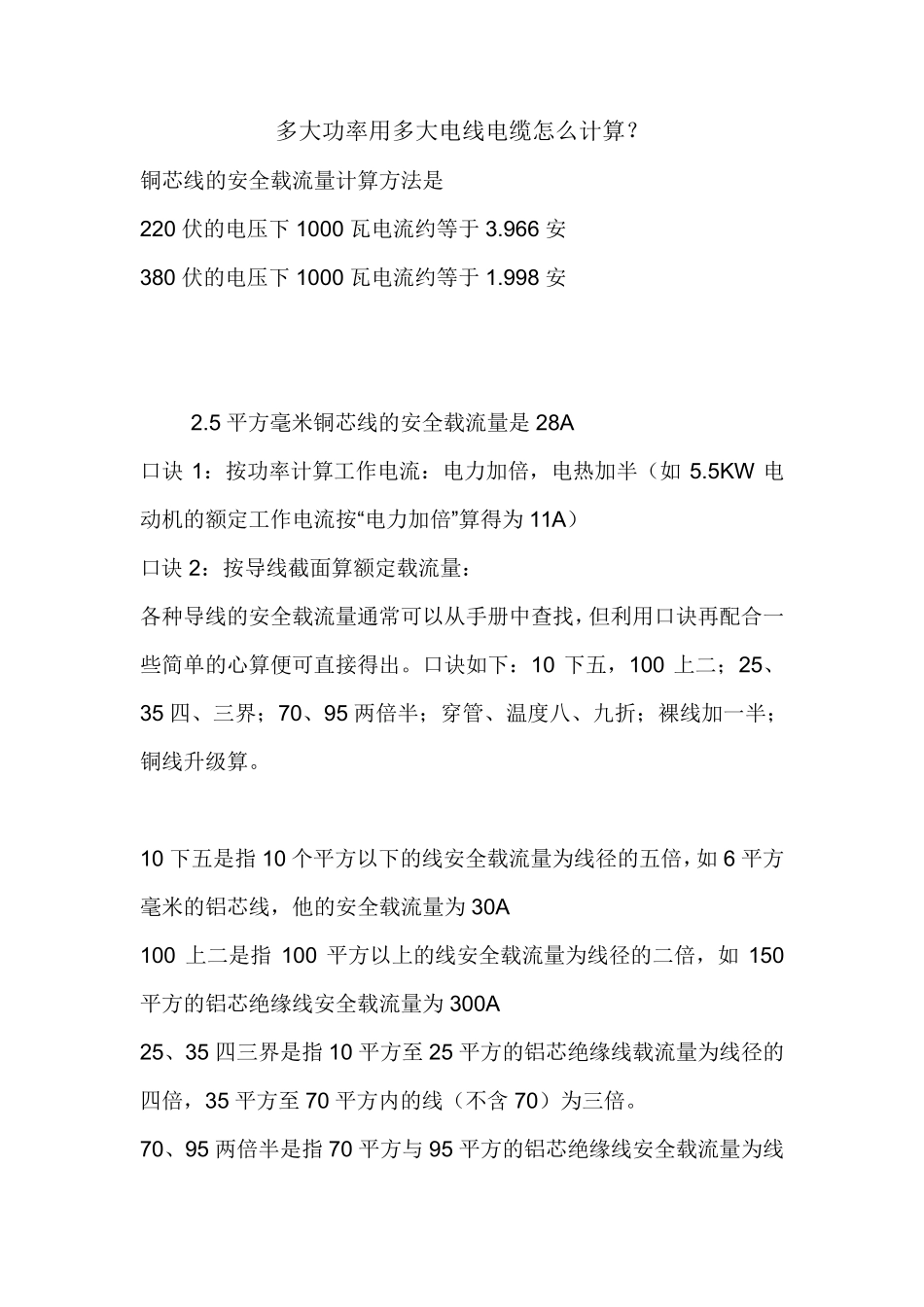

多大功率用多大电线电缆怎么计算_第1页
1/20

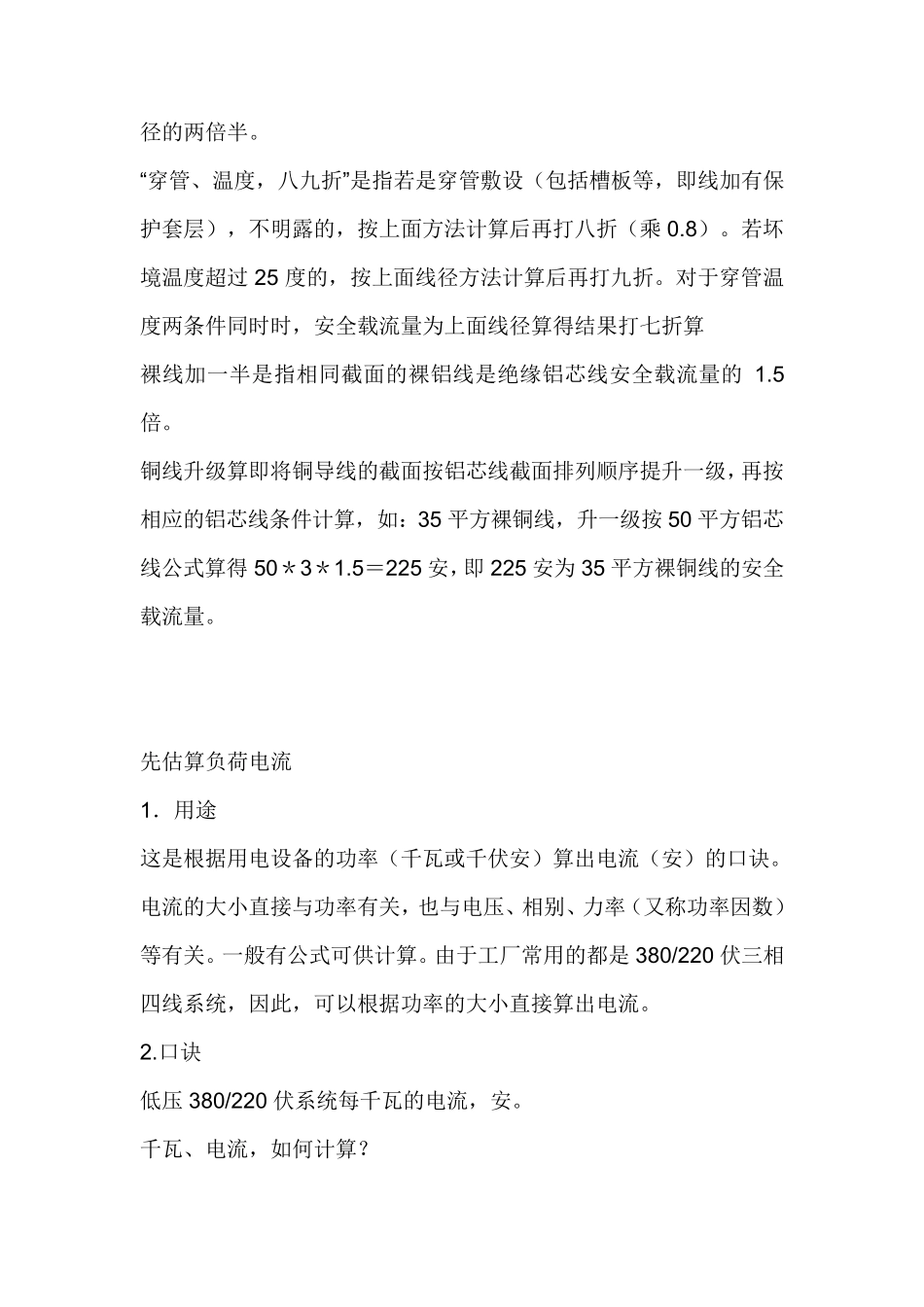

多大功率用多大电线电缆怎么计算_第2页
2/20

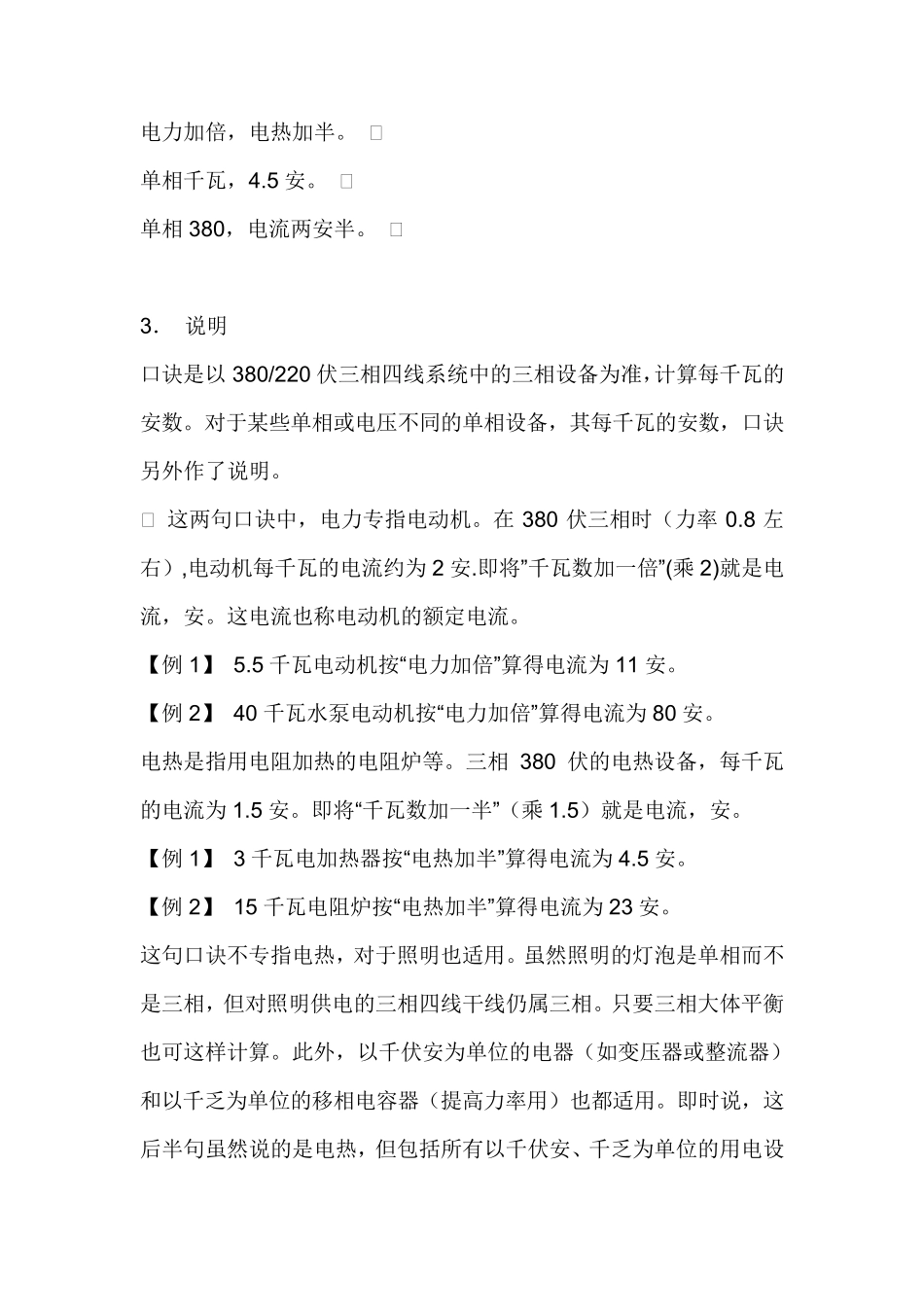

多大功率用多大电线电缆怎么计算_第3页
3/20
多大功率用多大电线电缆怎么计算? 铜芯线的安全载流量计算方法是 220 伏的电压下1000 瓦电流约等于3.966 安 380 伏的电压下1000 瓦电流约等于1.998 安 2.5 平方毫米铜芯线的安全载流量是28A 口诀1:按功率计算工作电流:电力加倍,电热加半(如5.5KW 电动机的额定工作电流按“电力加倍”算得为11A) 口诀2:按导线截面算额定载流量: 各种导线的安全载流量通常可以从手册中查找,但利用口诀再配合一些简单的心算便可直接得出。口诀如下:10 下五,100 上二;25、35 四、三界;70、95 两倍半;穿管、温度八、九折;裸线加一半;铜线升级算。 10 下五是指 10 个平方以下的线安全载流量为线径的五倍,如6 平方毫米的铝芯线,他的安全载流量为30A 100 上二是指 100 平方以上的线安全载流量为线径的二倍,如150平方的铝芯绝缘线安全载流量为300A 25、35 四三界是指 10 平方至 25 平方的铝芯绝缘线载流量为线径的四倍,35 平方至 70 平方内的线(不含 70)为三倍。 70、95 两倍半是指 70 平方与 95 平方的铝芯绝缘线安全载流量为线径的两倍半。 “穿管、温度,八九折”是指若是穿管敷设(包括槽板等,即线加有保护套层),不明露的,按上面方法计算后再打八折(乘 0.8)。若坏境温度超过 25 度的,按上面线径方法计算后再打九折。对于穿管温度两条件同时时,安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。 铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级,再按相应的铝芯线条件计算,如:35 平方裸铜线,升一级按 50 平方铝芯线公式算得 50*3*1.5=225 安,即 225 安为 35 平方裸铜线的安全载流量。 先估算负荷电流 1.用途 这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。 电流的大小直接与功率有关,也与电压、相别、力率(又称功率因数)等有关。一般有公式可供计算。由于工厂常用的都是 380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。 2.口诀 低压 380/220 伏系统每千瓦的电流,安。 千瓦、电流,如何计算? 电力加倍,电热加半。 ① 单相千瓦,4.5 安。 ① 单相380,电流两安半。 ① 3. 说明 口诀是以380/220 伏三相四线系统中的三相设备为准,计算每千瓦的安数。对于某些单相或电压不同的单相设备,其每千瓦的安数,口诀另外作了说明。 ① 这两句口诀...
