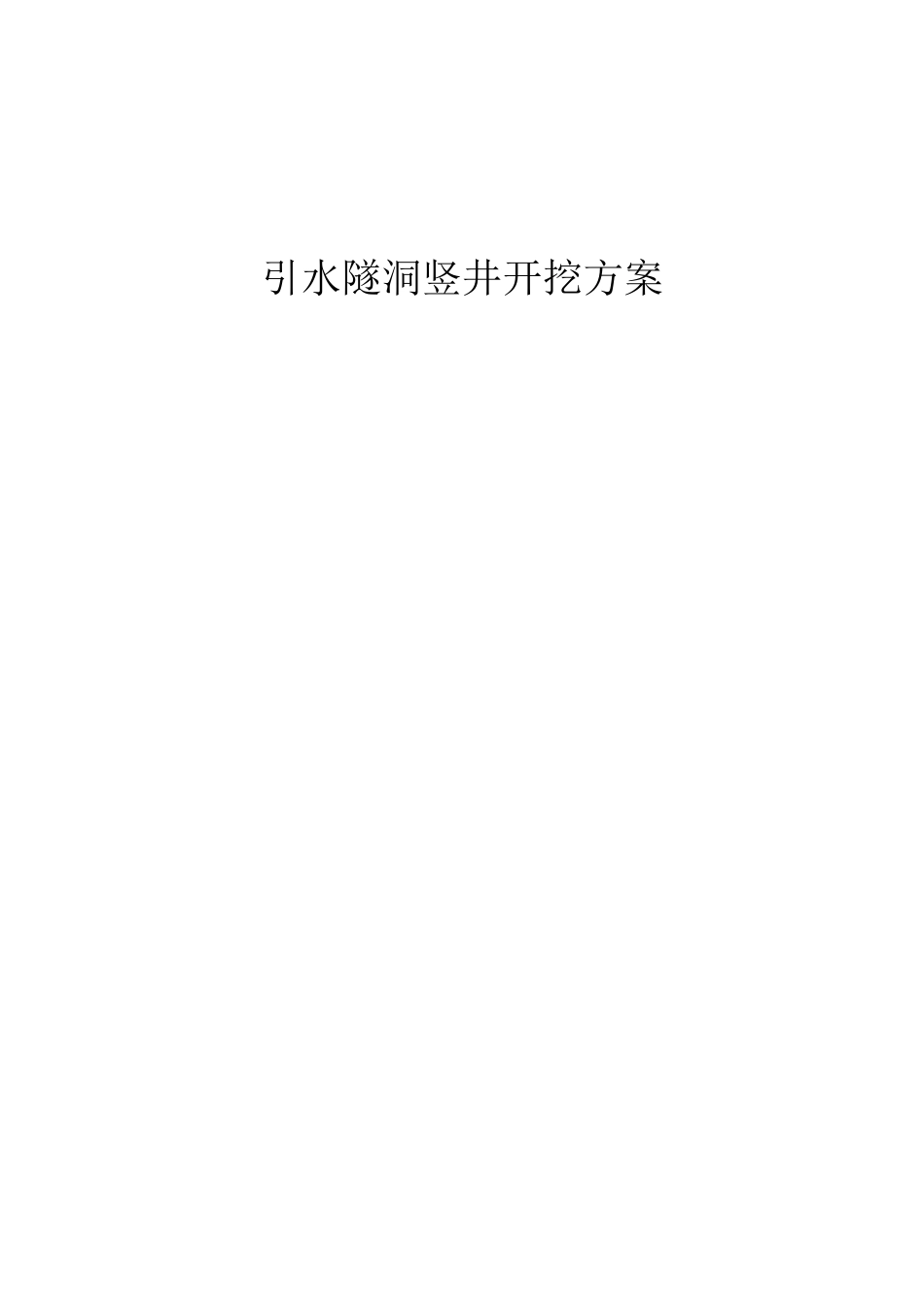

引水隧洞竖井开挖方案VIP专享

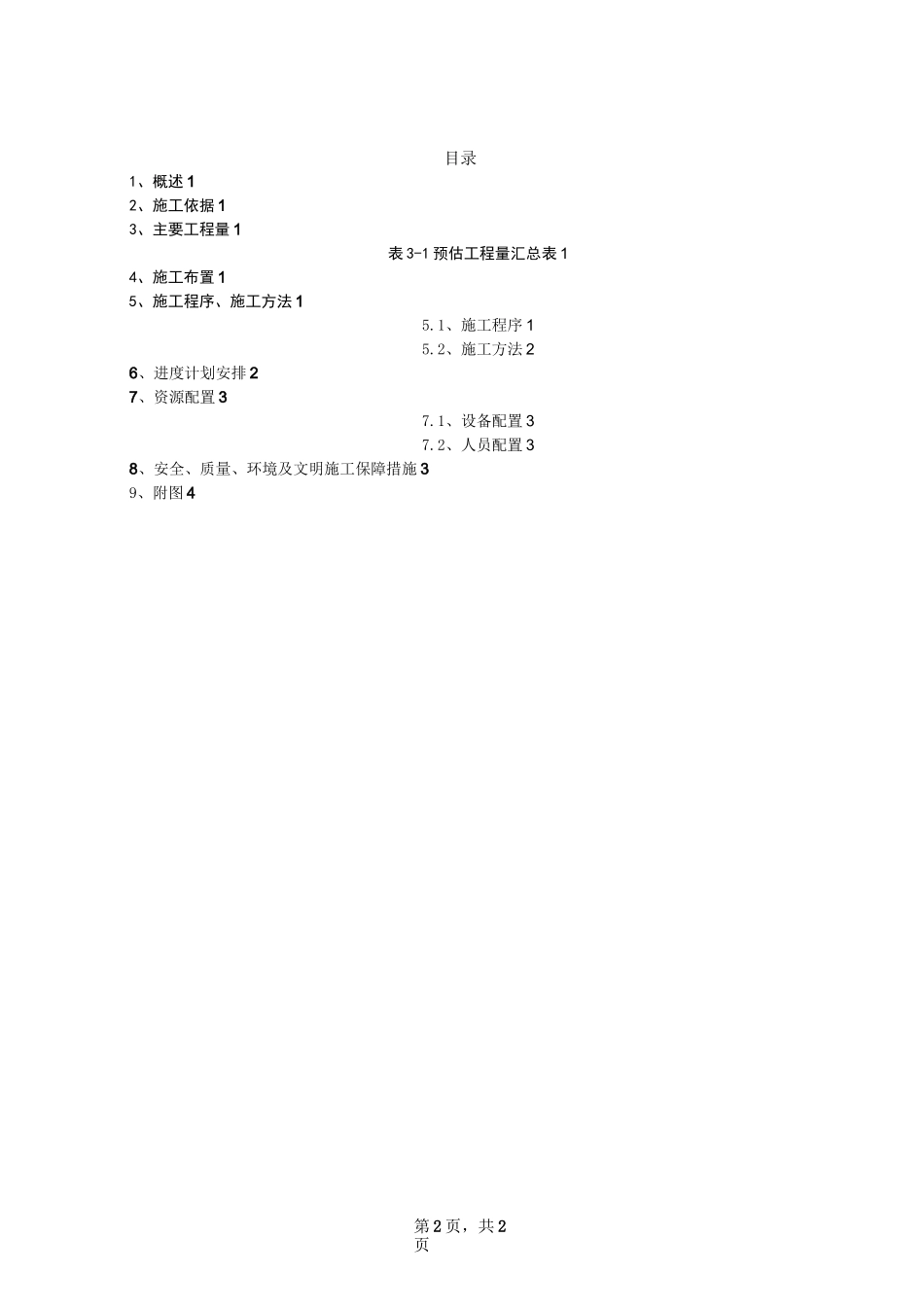

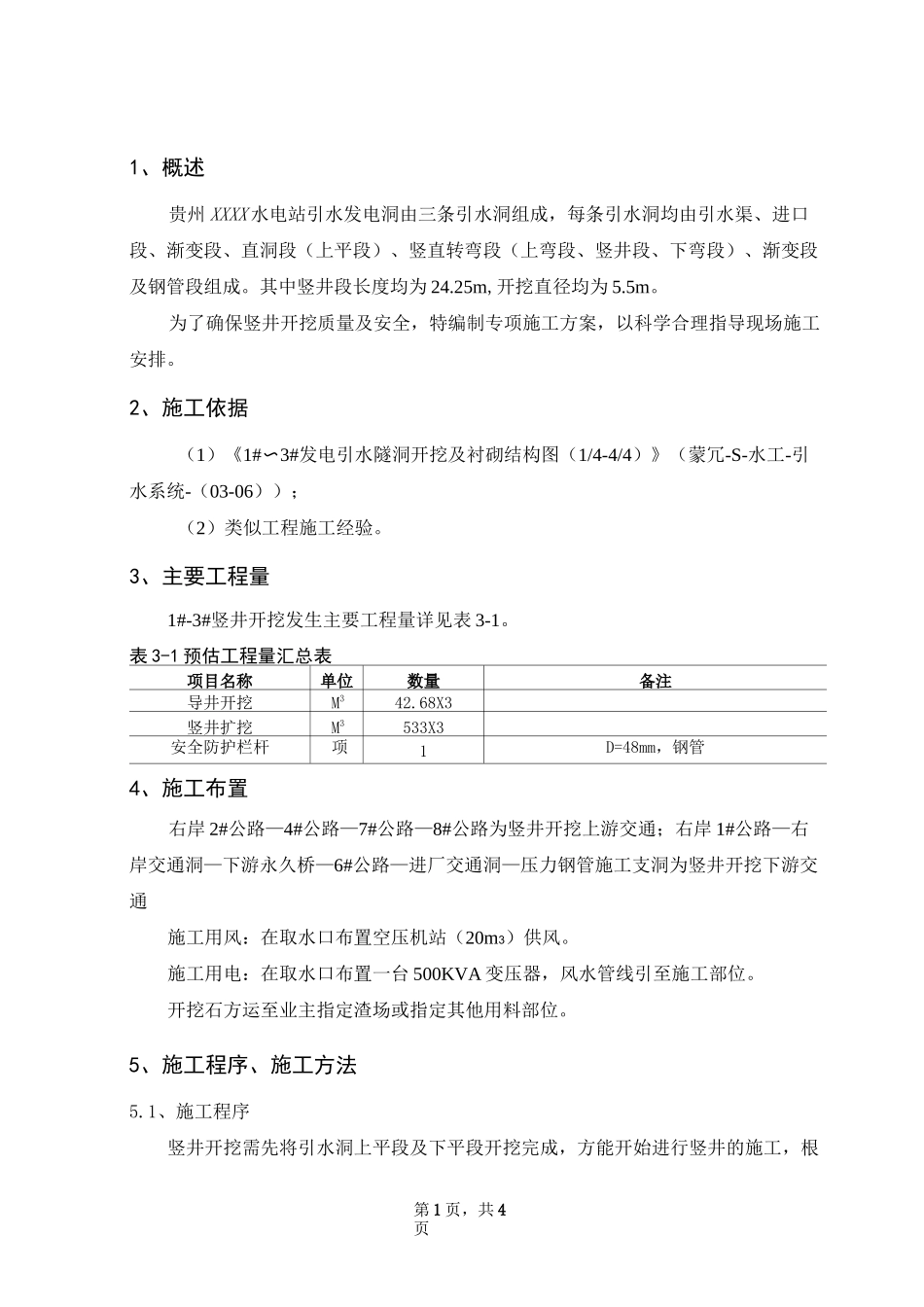

引水隧洞竖井开挖方案第 2 页，共 2页目录1、概述 12、施工依据 13、主要工程量 1表 3-1 预估工程量汇总表 14、施工布置 15、施工程序、施工方法 15.1、施工程序 15.2、施工方法 26、进度计划安排 27、资源配置 37.1、设备配置 37.2、人员配置 38、安全、质量、环境及文明施工保障措施 39、附图 4第 1 页，共 4页1、概述贵州 XXXX 水电站引水发电洞由三条引水洞组成，每条引水洞均由引水渠、进口段、渐变段、直洞段（上平段）、竖直转弯段（上弯段、竖井段、下弯段）、渐变段及钢管段组成。其中竖井段长度均为 24.25m,开挖直径均为 5.5m。为了确保竖井开挖质量及安全，特编制专项施工方案，以科学合理指导现场施工安排。2、施工依据（1）《1#〜3#发电引水隧洞开挖及衬砌结构图（1/4-4/4）》（蒙冗-S-水工-引水系统-（03-06））；（2）类似工程施工经验。3、主要工程量1#-3#竖井开挖发生主要工程量详见表 3-1。表 3-1 预估工程量汇总表项目名称单位数量备注导井开挖M342.68X3竖井扩挖M3533X3安全防护栏杆项1D=48mm，钢管4、施工布置右岸 2#公路—4#公路—7#公路—8#公路为竖井开挖上游交通；右岸 1#公路—右岸交通洞—下游永久桥—6#公路—进厂交通洞—压力钢管施工支洞为竖井开挖下游交通施工用风：在取水口布置空压机站（20m3）供风。施工用电：在取水口布置一台 500KVA 变压器，风水管线引至施工部位。开挖石方运至业主指定渣场或指定其他用料部位。5、施工程序、施工方法5.1、施工程序竖井开挖需先将引水洞上平段及下平段开挖完成，方能开始进行竖井的施工，根第 2 页，共 4页据现场实际情况拟采取以下施工流程。引水洞上平段开挖支护（压力钢管施工支洞开挖及引水洞下平段开挖支护）f 竖井导井开挖（安全防护）f 竖井导井扩挖（安全防护）f 下一工序施工。为了减小竖井开挖深度，提高竖井导井一次性起爆可靠性，需适当增加竖井上端与下端的开挖深度。5.2、施工方法根据类似工程的成功经验，竖井导井开挖、扩挖拟采取以下施工方法。（1）施工流程主要的施工流程：竖井开口清基 f 测量放样 f 钻机就位 f 钻孔参数检查 f 钻孔施工 f 装药爆破 f 石渣挖运 f 竖井扩挖。（2）竖井导井施工方法竖井导井开挖采用 YQ-100B 型潜孔钻机造孔，造孔前需精确定位钻机孔向，采取加固措施确保钻机在施钻过程中的稳定。在导井钻孔过程中，尤其在第一个导向孔完成后，需仔细检查其精确度，检查无误后再...
