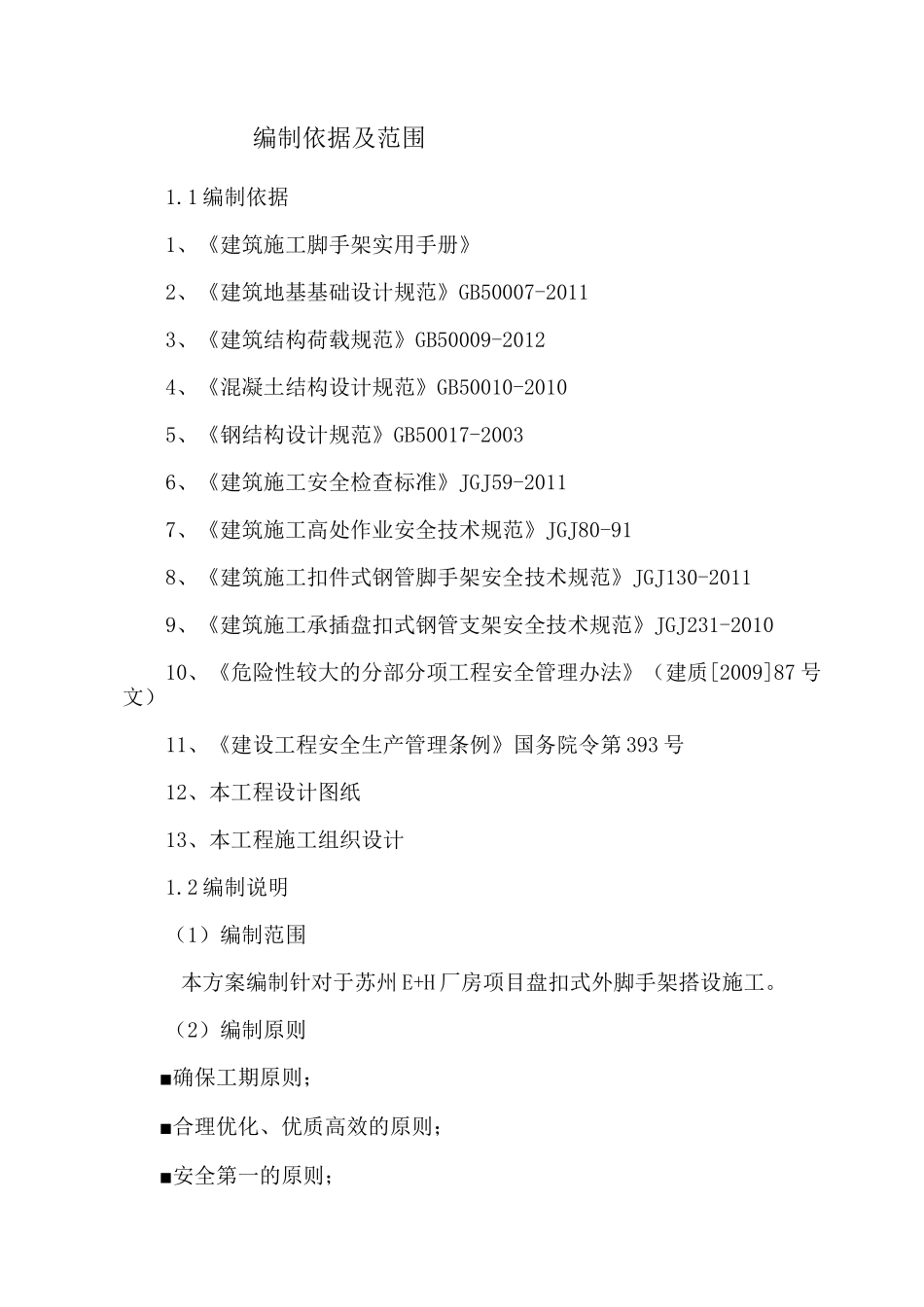

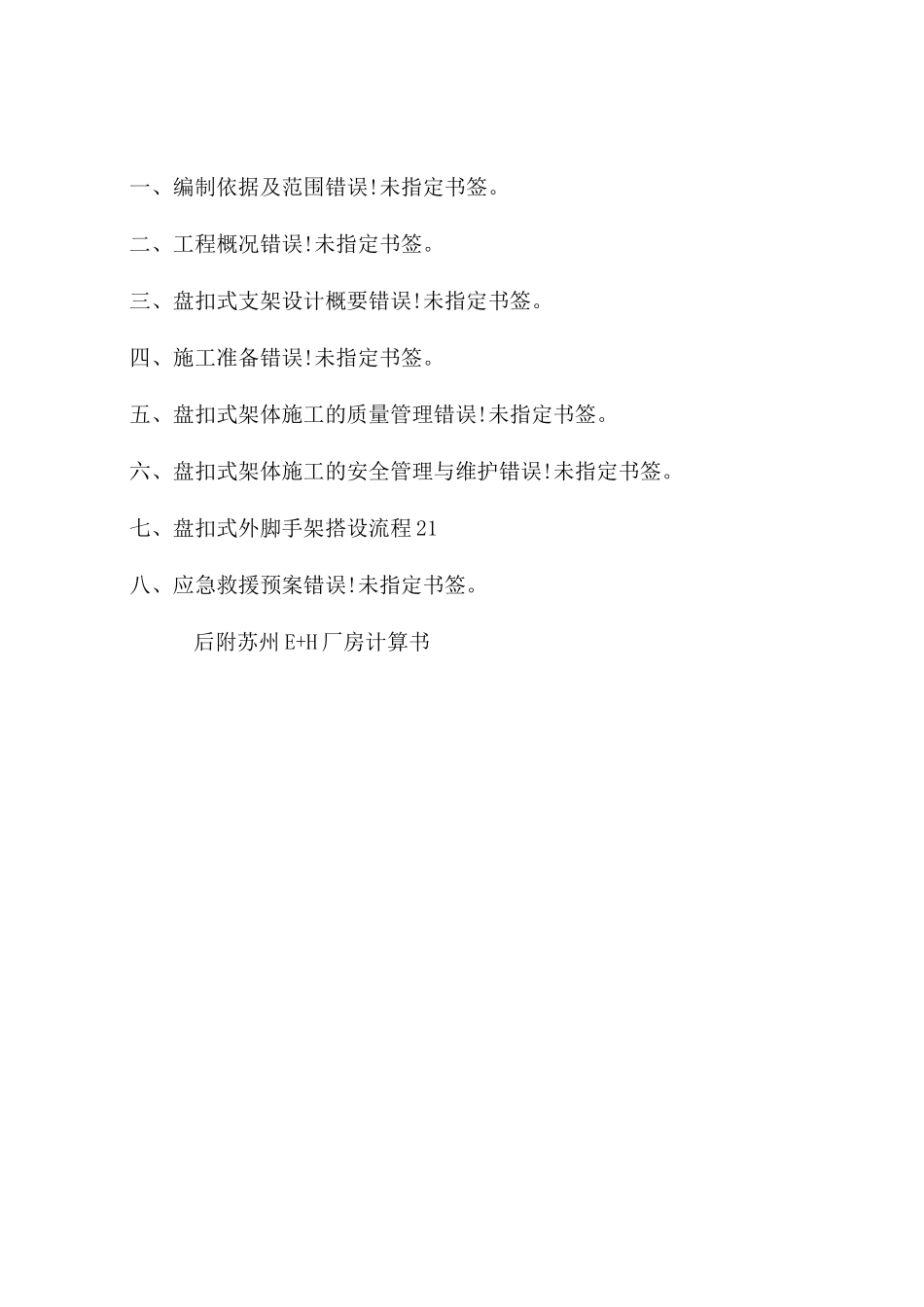

承插型盘扣式钢管脚手架专项施工方案批准:审核:编制:编制单位:江苏南通二建集团有限公司日期:2016-04-19一、编制依据及范围错误!未指定书签。二、工程概况错误!未指定书签。三、盘扣式支架设计概要错误!未指定书签。四、施工准备错误!未指定书签。五、盘扣式架体施工的质量管理错误!未指定书签。六、盘扣式架体施工的安全管理与维护错误!未指定书签。七、盘扣式外脚手架搭设流程 21八、应急救援预案错误!未指定书签。后附苏州 E+H 厂房计算书编制依据及范围1.1 编制依据1、《建筑施工脚手架实用手册》2、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《钢结构设计规范》GB50017-20036、《建筑施工安全检查标准》JGJ59-20117、《建筑施工高处作业安全技术规范》JGJ80-918、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20119、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ231-201010、《危险性较大的分部分项工程安全管理办法》(建质[2009]87 号文)11、《建设工程安全生产管理条例》国务院令第 393 号12、本工程设计图纸13、本工程施工组织设计1.2 编制说明(1)编制范围本方案编制针对于苏州 E+H 厂房项目盘扣式外脚手架搭设施工。(2)编制原则■确保工期原则;■合理优化、优质高效的原则;■安全第一的原则;■坚持技术先进性,科学合理性,经济适用性相结合及实事求是的原则;■尊重工程所在地人民的生产、生活习惯,一切听从、服务于业主;■实施项目法管理,通过对劳动力、设备、材料、资金、技术信息的优化配置,实现成本、工期、质量和社会信誉的预期目标效果。二、工程概况2.1 项目总概况本工程为苏州 E+H 厂房项目盘扣式外脚手架项目。2.2 结构概况结构屋面高度 16m 长 212.8m 处,单个立杆由 9 根 2.0m 立杆或 8 根 2.0m加 2 根 1.0m 立杆交错搭接而成,可调底座露出部分高度为 250mm。架体外侧设水平拉杆 9 道,步距 2.0m,其间布置水平杆 0.5m 间距 2 道作为防护栏使用,共 18 道。内侧设水平拉杆 9 道,按 2.0m 间距布置,水平杆规格为0.9m、1.2m、1.5m、1.8m、2.1m。结构屋面高度 20m 长 53m 处,单个立杆由 10 根 2.0m 立杆或 9 根 2.0m 加2 根 1.0m 立杆交错搭接而成,可调底座露出部分高度为 250mm。架体外侧设水平拉杆 10 道,步距 2.0m,其间布置水平杆 0.5m 间距 2 道...
