物流工程课程设计

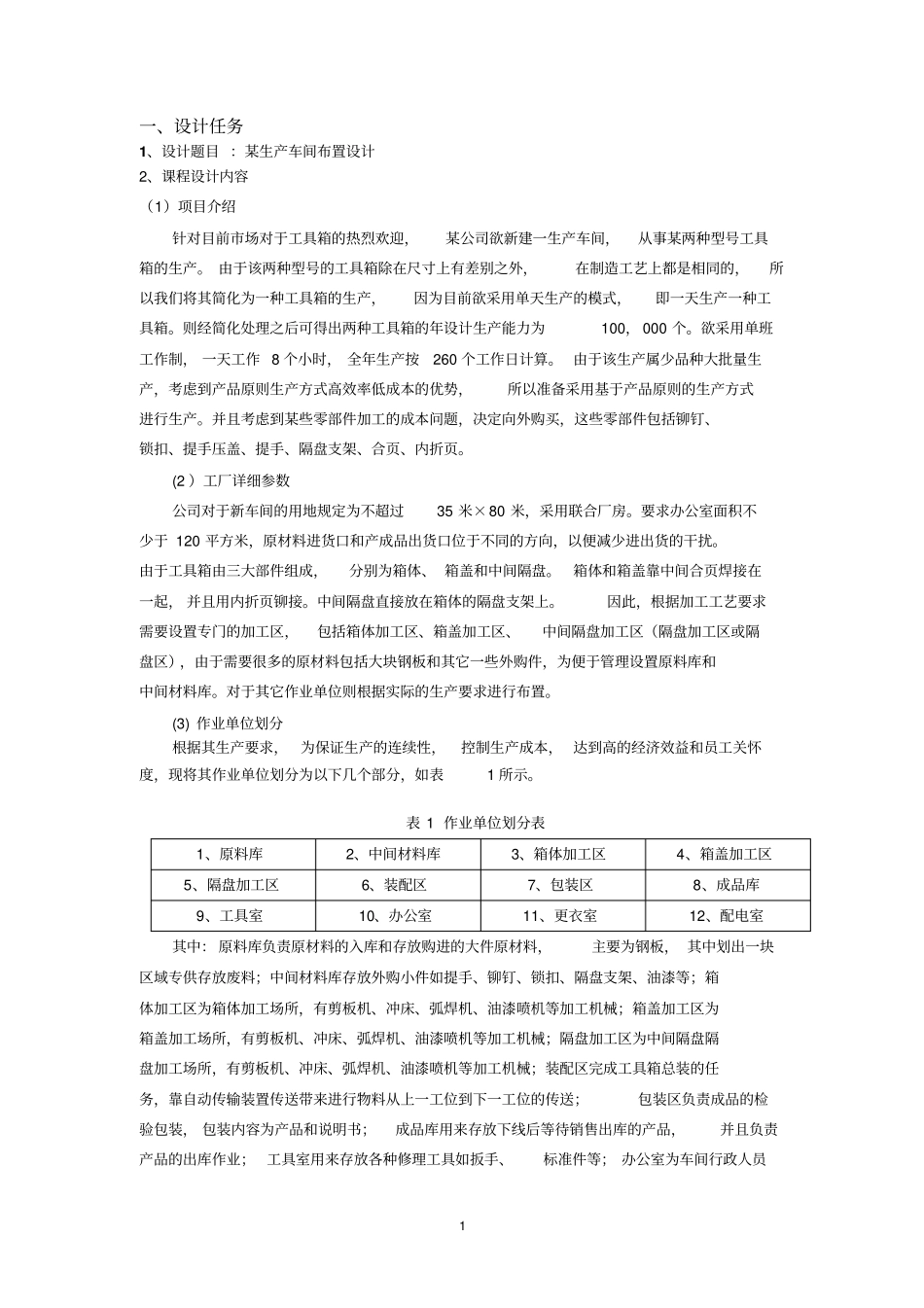

1 一、设计任务1、设计题目 ：某生产车间布置设计2、课程设计内容（1）项目介绍针对目前市场对于工具箱的热烈欢迎，某公司欲新建一生产车间，从事某两种型号工具箱的生产。 由于该两种型号的工具箱除在尺寸上有差别之外，在制造工艺上都是相同的，所以我们将其简化为一种工具箱的生产，因为目前欲采用单天生产的模式，即一天生产一种工具箱。则经简化处理之后可得出两种工具箱的年设计生产能力为100， 000 个。欲采用单班工作制， 一天工作 8 个小时， 全年生产按260 个工作日计算。 由于该生产属少品种大批量生产，考虑到产品原则生产方式高效率低成本的优势，所以准备采用基于产品原则的生产方式进行生产。并且考虑到某些零部件加工的成本问题，决定向外购买，这些零部件包括铆钉、锁扣、提手压盖、提手、隔盘支架、合页、内折页。(2 ）工厂详细参数公司对于新车间的用地规定为不超过35 米×80 米，采用联合厂房。要求办公室面积不少于 120 平方米，原材料进货口和产成品出货口位于不同的方向，以便减少进出货的干扰。由于工具箱由三大部件组成，分别为箱体、 箱盖和中间隔盘。箱体和箱盖靠中间合页焊接在一起， 并且用内折页铆接。中间隔盘直接放在箱体的隔盘支架上。因此，根据加工工艺要求需要设置专门的加工区，包括箱体加工区、箱盖加工区、中间隔盘加工区（隔盘加工区或隔盘区），由于需要很多的原材料包括大块钢板和其它一些外购件，为便于管理设置原料库和中间材料库。对于其它作业单位则根据实际的生产要求进行布置。(3) 作业单位划分根据其生产要求，为保证生产的连续性，控制生产成本， 达到高的经济效益和员工关怀度，现将其作业单位划分为以下几个部分，如表1 所示。其中： 原料库负责原材料的入库和存放购进的大件原材料，主要为钢板， 其中划出一块区域专供存放废料；中间材料库存放外购小件如提手、铆钉、锁扣、隔盘支架、油漆等；箱体加工区为箱体加工场所，有剪板机、冲床、弧焊机、油漆喷机等加工机械；箱盖加工区为箱盖加工场所，有剪板机、冲床、弧焊机、油漆喷机等加工机械；隔盘加工区为中间隔盘隔盘加工场所，有剪板机、冲床、弧焊机、油漆喷机等加工机械；装配区完成工具箱总装的任务，靠自动传输装置传送带来进行物料从上一工位到下一工位的传送；包装区负责成品的检验包装， 包装内容为产品和说明书；成品库用来存放下线后等待销售出库的产品，并且负责产品的出库作业； 工具室用来存放各种...
