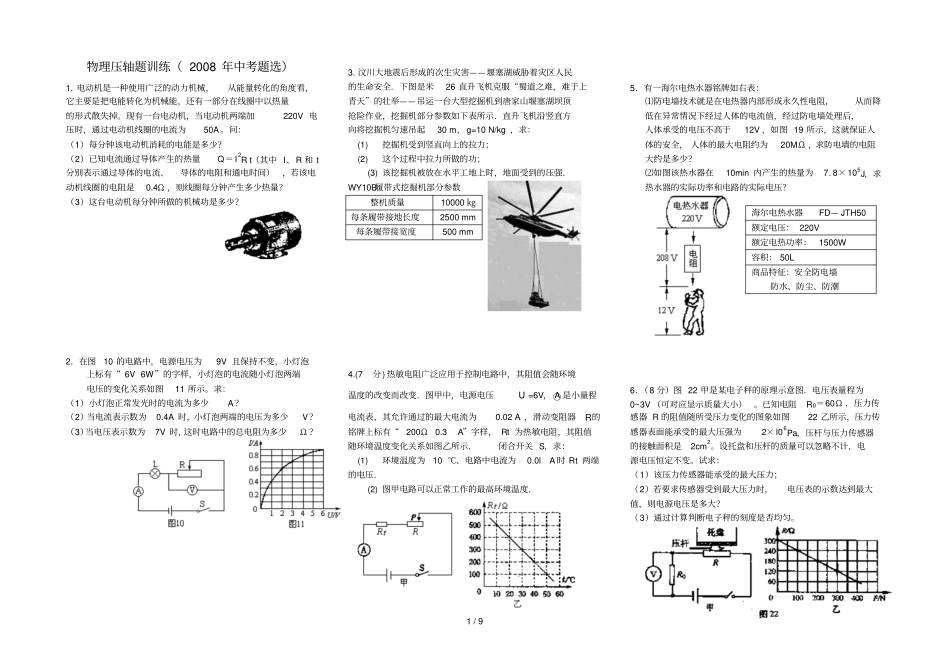

1 / 9 物理压轴题训练（ 2008 年中考题选）1．电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V 电压时，通过电动机线圈的电流为50A 。问：（1）每分钟该电动机消耗的电能是多少？（2）已知电流通过导体产生的热量Q＝I2R t（其中 I、R 和 t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω ，则线圈每分钟产生多少热量？（3）这台电动机每分钟所做的机械功是多少？2．在图10 的电路中，电源电压为9V 且保持不变，小灯泡上标有“ 6V 6W”的字样，小灯泡的电流随小灯泡两端电压的变化关系如图11 所示。求：（1）小灯泡正常发光时的电流为多少A？（2）当电流表示数为0.4A 时，小灯泡两端的电压为多少V？（3）当电压表示数为7V 时，这时电路中的总电阻为多少Ω ？3. 汶川大地震后形成的次生灾害——堰塞湖威胁着灾区人民的生命安全．下图是米26 直升飞机克服“蜀道之难，难于上青天”的壮举——吊运一台大型挖掘机到唐家山堰塞湖坝顶抢险作业，挖掘机部分参数如下表所示．直升飞机沿竖直方向将挖掘机匀速吊起30 m，g=10 N/kg ，求： (1)挖掘机受到竖直向上的拉力； (2)这个过程中拉力所做的功；(3) 该挖掘机被放在水平工地上时，地面受到的压强．WY10B履带式挖掘机部分参数4.(7分) 热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变．图甲中，电源电压U =6V，○A 是小量程电流表，其允许通过的最大电流为0.02 A ，滑动变阻器R的铭牌上标有“ 200Ω 0.3 A”字样， Rt 为热敏电阻，其阻值随环境温度变化关系如图乙所示．闭合开关 S，求： (1)环境温度为10 ℃、电路中电流为0.0l A 时 Rt 两端的电压．(2) 图甲电路可以正常工作的最高环境温度．5．有一海尔电热水器铭牌如右表：⑴防电墙技术就是在电热器内部形成永久性电阻，从而降低在异常情况下经过人体的电流值，经过防电墙处理后，人体承受的电压不高于12V ，如图 19 所示，这就保证人体的安全， 人体的最大电阻约为20MΩ ，求防电墙的电阻大约是多少？⑵如图该热水器在10min 内产生的热量为7. 8×105J，求热水器的实际功率和电路的实际电压？6．（8 分）图 22 甲是某电子秤的原理示意图．电压表量程为0~3V （可对应显示质量大小） 。已知电阻R0＝60Ω ．压力传感器 R 的阻值随...
