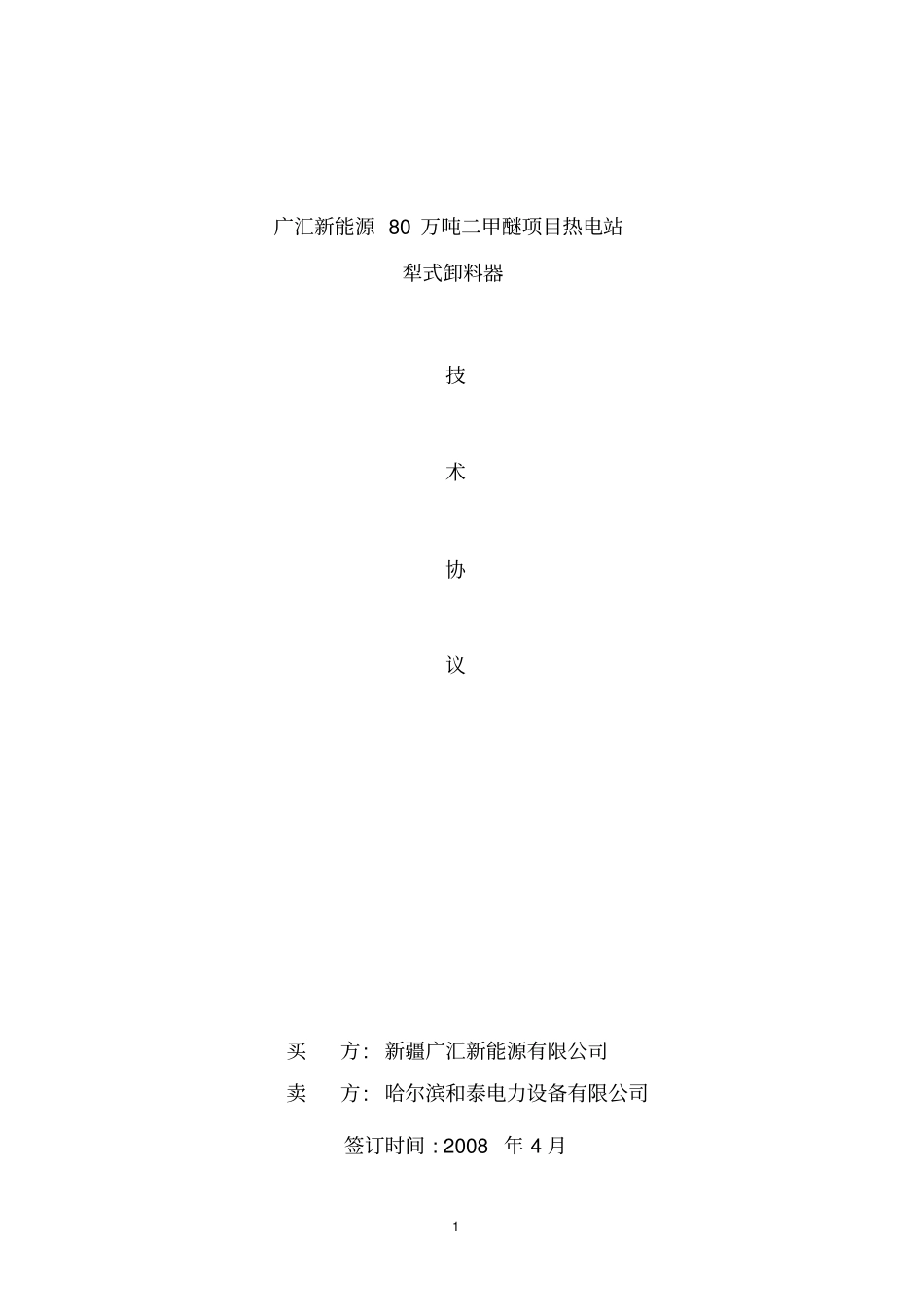

犁式卸料器技术协议_第1页
1/12

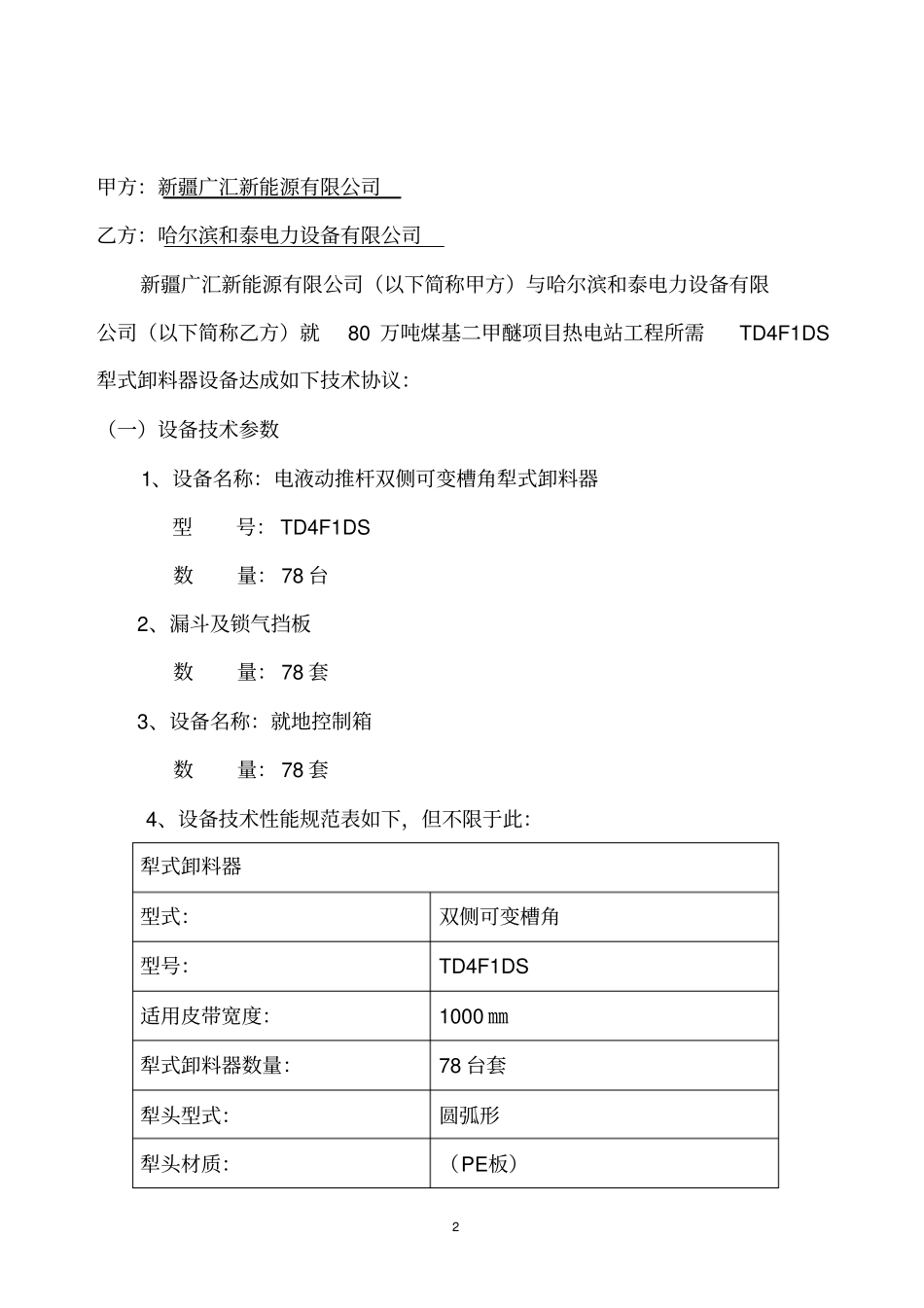

犁式卸料器技术协议_第2页
2/12

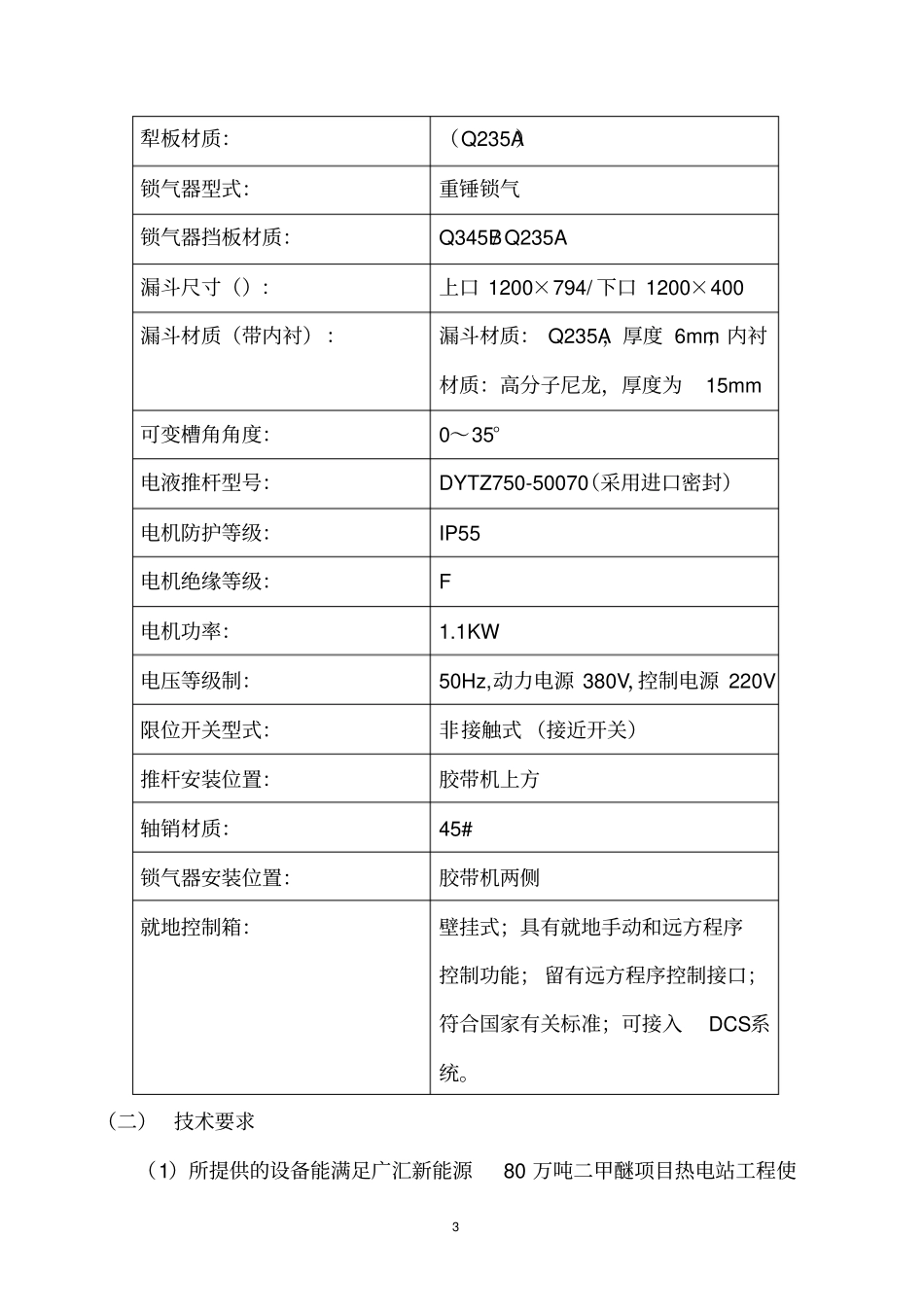

犁式卸料器技术协议_第3页
3/12
1 广汇新能源 80 万吨二甲醚项目热电站犁式卸料器技术协议买方: 新疆广汇新能源有限公司卖方: 哈尔滨和泰电力设备有限公司签订时间 : 2008 年 4 月2 甲方:新疆广汇新能源有限公司乙方:哈尔滨和泰电力设备有限公司新疆广汇新能源有限公司(以下简称甲方)与哈尔滨和泰电力设备有限公司(以下简称乙方)就80 万吨煤基二甲醚项目热电站工程所需TD4F1DS犁式卸料器设备达成如下技术协议:(一)设备技术参数1、设备名称:电液动推杆双侧可变槽角犁式卸料器型号: TD4F1DS 数量: 78 台2、漏斗及锁气挡板数量: 78 套3、设备名称:就地控制箱数量: 78 套4、设备技术性能规范表如下,但不限于此:犁式卸料器型式:双侧可变槽角型号:TD4F1DS 适用皮带宽度:1000 ㎜犁式卸料器数量:78 台套犁头型式:圆弧形犁头材质:(PE板)3 犁板材质:(Q235A)锁气器型式:重锤锁气锁气器挡板材质:Q345B/ Q235A 漏斗尺寸():上口 1200×794/ 下口 1200×400 漏斗材质(带内衬):漏斗材质: Q235A,厚度 6mm;内衬材质:高分子尼龙,厚度为15mm 可变槽角角度:0~35°电液推杆型号:DYTZ750-50070(采用进口密封)电机防护等级:IP55 电机绝缘等级:F 电机功率:1.1KW 电压等级制:50Hz,动力电源 380V,控制电源 220V 限位开关型式:非接触式 (接近开关)推杆安装位置:胶带机上方轴销材质:45# 锁气器安装位置:胶带机两侧就地控制箱:壁挂式;具有就地手动和远方程序控制功能; 留有远方程序控制接口;符合国家有关标准;可接入DCS系统。(二)技术要求(1)所提供的设备能满足广汇新能源80 万吨二甲醚项目热电站工程使4 用和安装要求及带式输送机布置的要求;卸料器漏斗的安装尺寸及下口尺寸原则上应按照《 80 典媒》手册中的有关安装尺寸设计,以满足安装要求。参考图号为: 80 典媒 1456-01、80 典媒 1491-03。(2)在需要时能自动实现可变托辊组由平形到槽形,由槽形到平形之间的转换。在皮带机跑偏范围内(≤60mm)不产生撒煤现象。卸料过程中,不将煤撒到漏斗外。(3)选用效率高、节能、起动性能好、噪音低、振动小、运行可靠、使用维护方便的全封闭鼠笼式三相异步电动机。(4)电液动推杆的额定功率和推力必须满足带负荷起动。(5)防护等级: IP55 (6)绝缘等级: F 级(温升按 B 级考核)(7)驱动部分采用电动液压推杆, 必须满足电动可变槽角犁式卸料器的技术性能,防尘、防水、...
