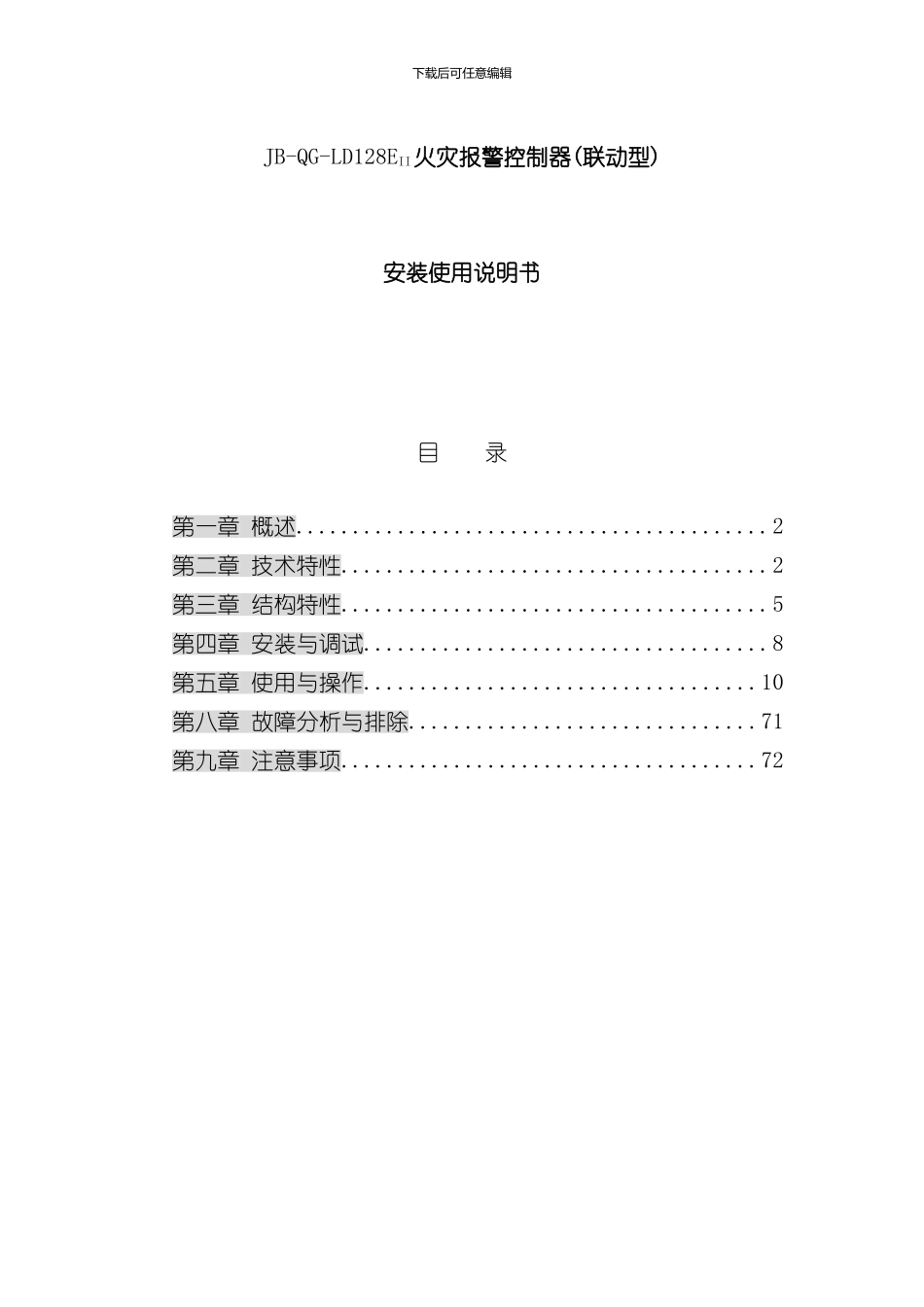

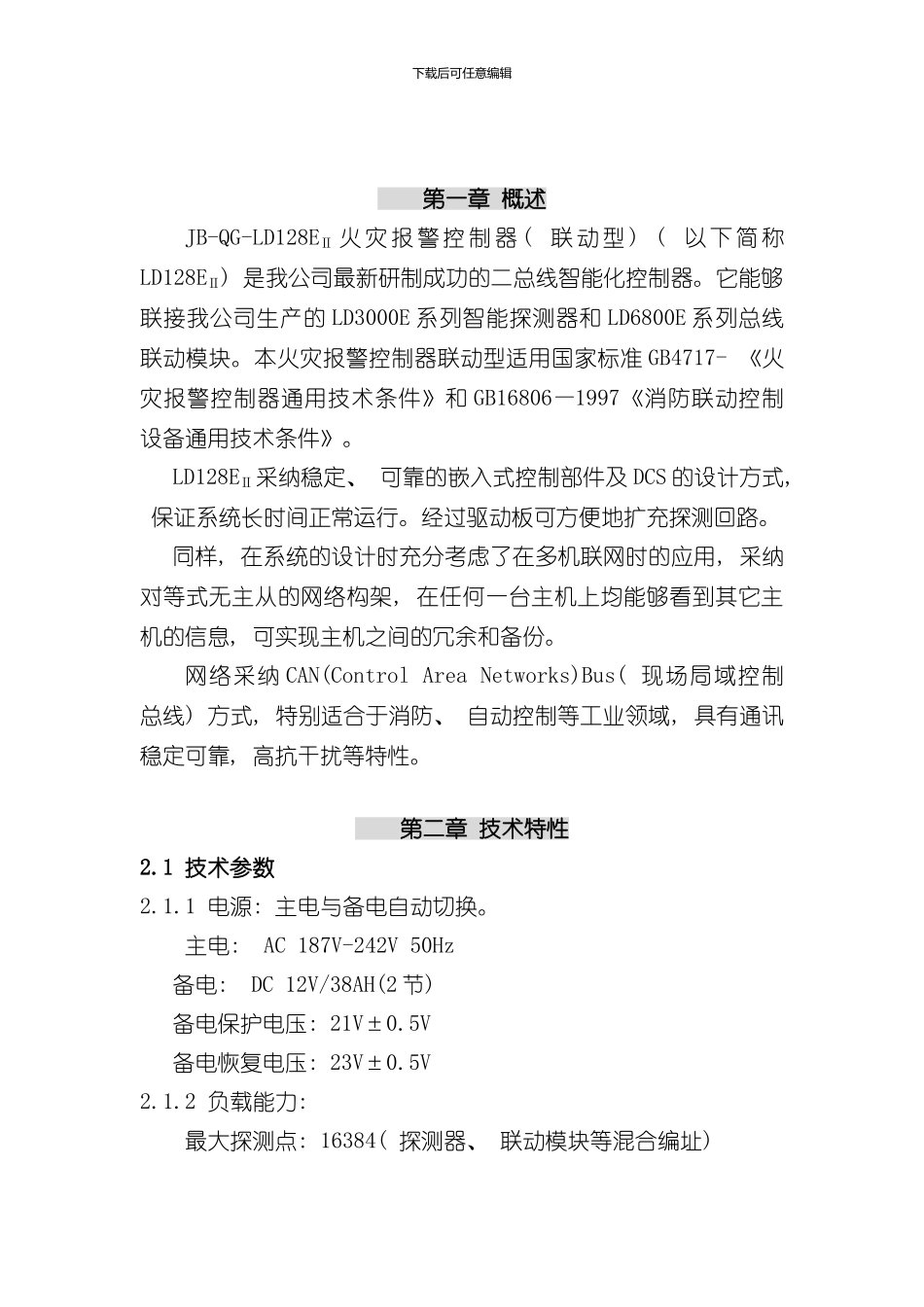

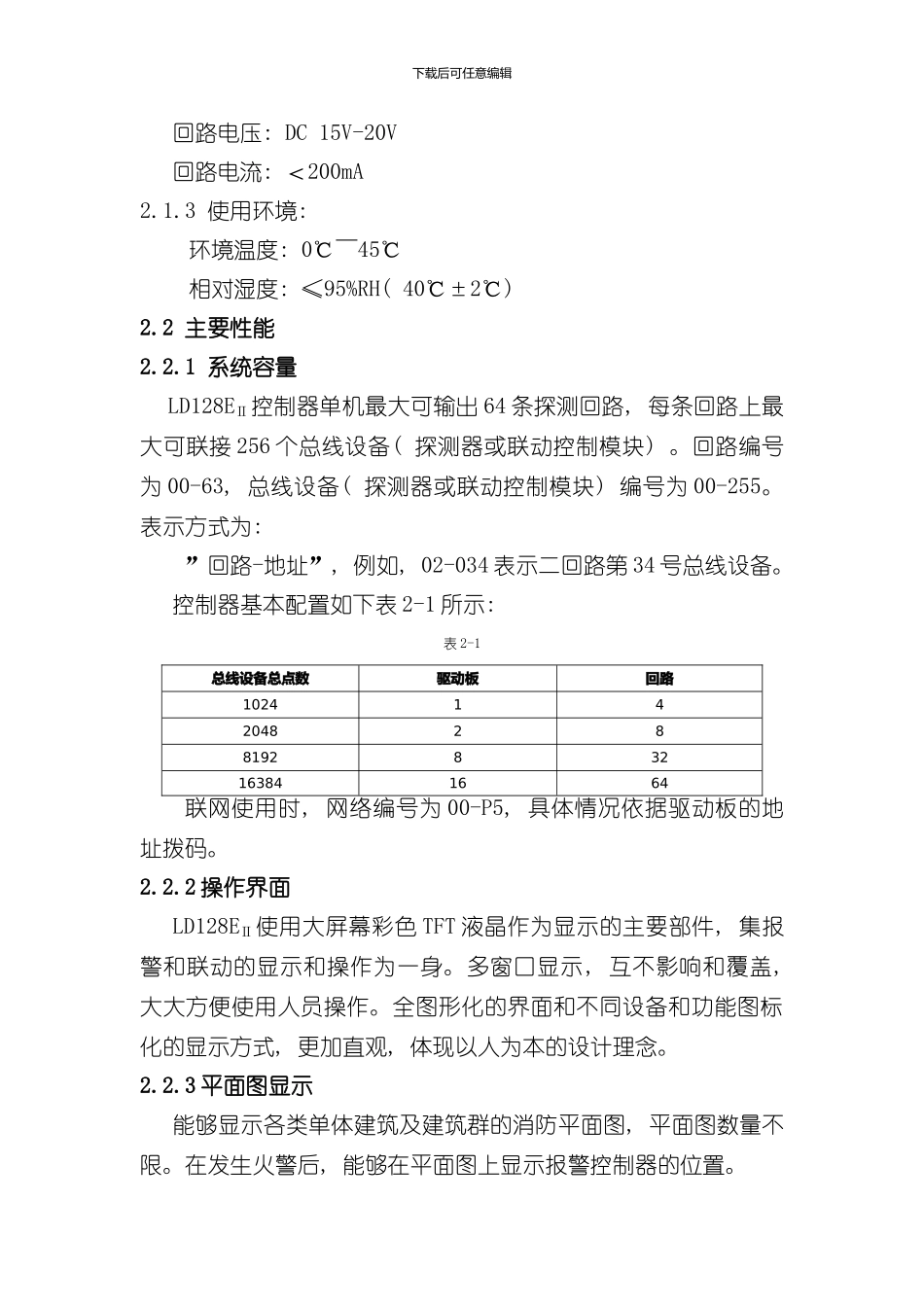

下载后可任意编辑JB-QG-LD128EII火灾报警控制器(联动型)安装使用说明书目 录第一章 概述..........................................2第二章 技术特性......................................2第三章 结构特性......................................5第四章 安装与调试....................................8第五章 使用与操作...................................10第八章 故障分析与排除...............................71第九章 注意事项.....................................72下载后可任意编辑 第一章 概述 JB-QG-LD128EⅡ 火 灾 报 警 控 制 器 ( 联 动 型 ) ( 以 下 简 称LD128EⅡ) 是我公司最新研制成功的二总线智能化控制器。它能够联接我公司生产的 LD3000E 系列智能探测器和 LD6800E 系列总线联动模块。本火灾报警控制器联动型适用国家标准 GB4717- 《火灾报警控制器通用技术条件》和 GB16806—1997《消防联动控制设备通用技术条件》。LD128EⅡ采纳稳定、 可靠的嵌入式控制部件及 DCS 的设计方式, 保证系统长时间正常运行。经过驱动板可方便地扩充探测回路。同样, 在系统的设计时充分考虑了在多机联网时的应用, 采纳对等式无主从的网络构架, 在任何一台主机上均能够看到其它主机的信息, 可实现主机之间的冗余和备份。网络采纳 CAN(Control Area Networks)Bus( 现场局域控制总线) 方式, 特别适合于消防、 自动控制等工业领域, 具有通讯稳定可靠, 高抗干扰等特性。 第二章 技术特性 2.1 技术参数2.1.1 电源: 主电与备电自动切换。主电: AC 187V-242V 50Hz备电: DC 12V/38AH(2 节)备电保护电压: 21V±0.5V备电恢复电压: 23V±0.5V2.1.2 负载能力: 最大探测点: 16384( 探测器、 联动模块等混合编址) 下载后可任意编辑回路电压: DC 15V-20V回路电流: ＜200mA2.1.3 使用环境: 环境温度: 0℃～45℃相对湿度: ≤95%RH( 40℃±2℃) 2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出 64 条探测回路, 每条回路上最大可联接 256 个总线设备( 探测器或联动控制模块) 。回路编号为 00-63, 总线设备( 探测器或联动控制模块) 编号为 00-255。表示方式为: ”回路-地址”, 例如, 02-034 表示二回路第 34 号总线设备。控制器基本配置如下表 2-1 所示: 表 2-1总线设备总点数驱动板回路1024142048288192832163841664联网使用时, 网络...
