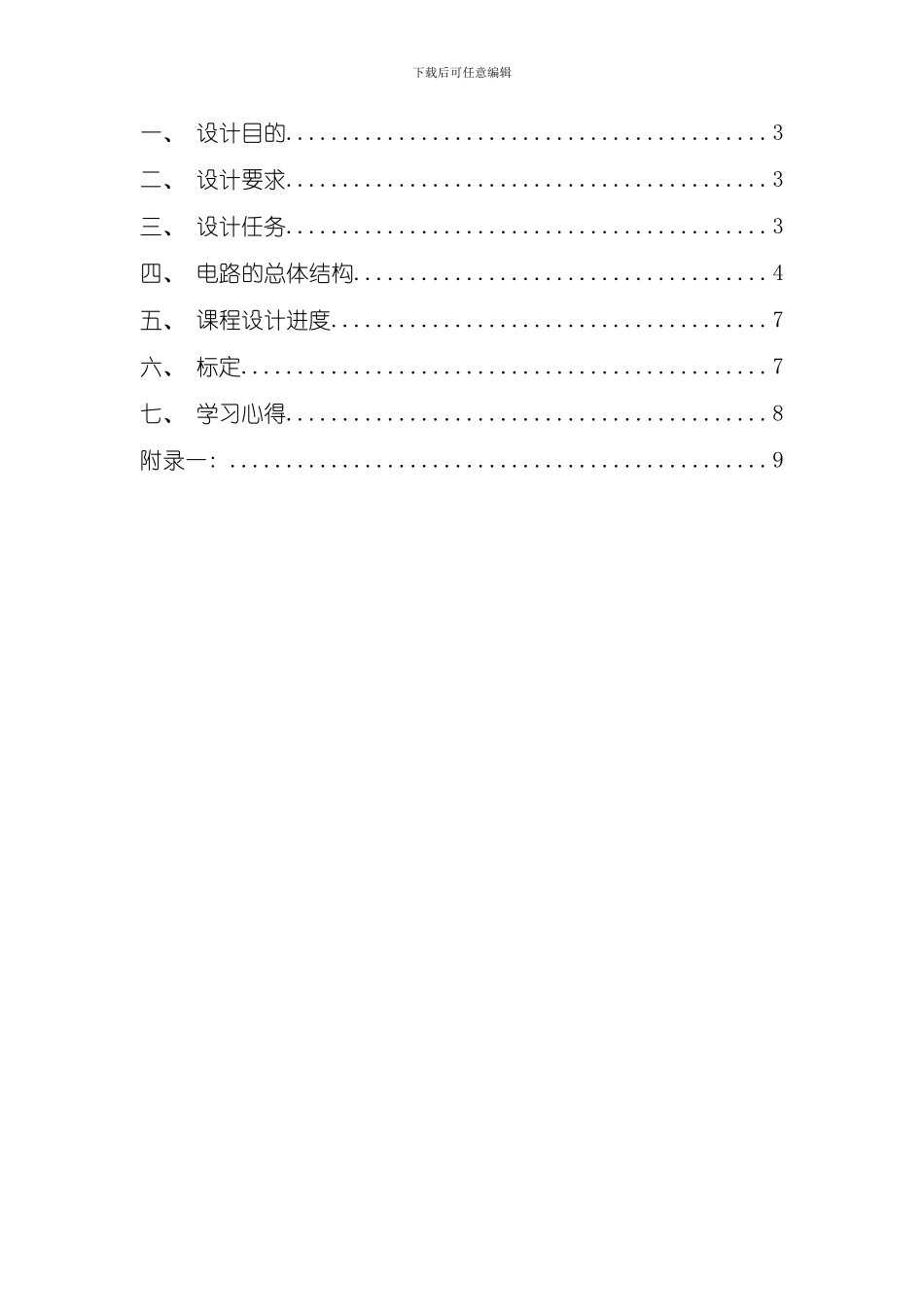

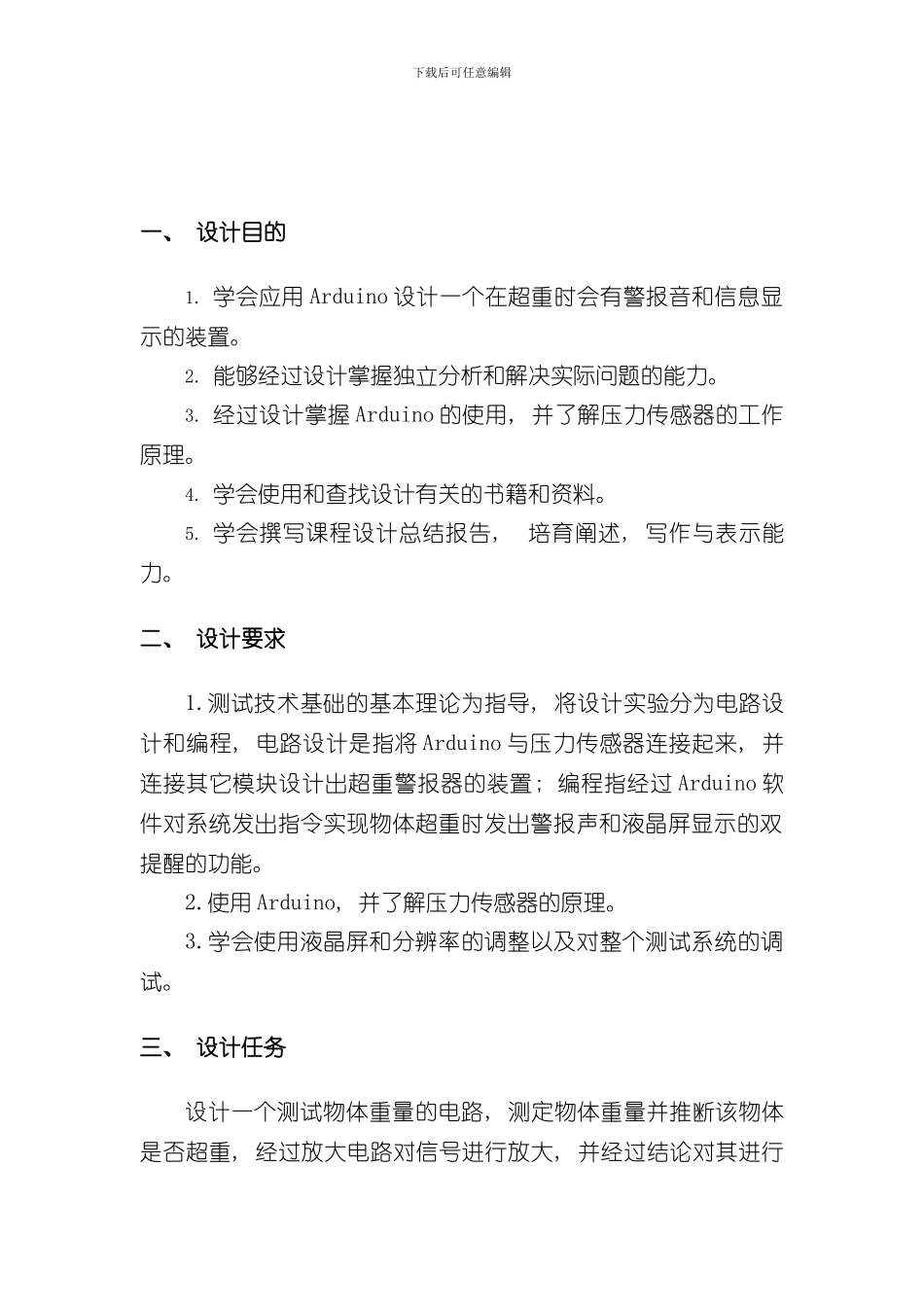

下载后可任意编辑测试技术课程设计课题: 基于 arduino 的超重警报装置 学 院: 机电与车辆工程学院专业班级: 车辆工程姓 名: 学 号: 目 录下载后可任意编辑一、 设计目的...........................................3二、 设计要求...........................................3三、 设计任务...........................................3四、 电路的总体结构.....................................4五、 课程设计进度.......................................7六、 标定...............................................7七、 学习心得...........................................8附录一: ................................................9下载后可任意编辑一、 设计目的 1. 学会应用 Arduino 设计一个在超重时会有警报音和信息显示的装置。2. 能够经过设计掌握独立分析和解决实际问题的能力。3. 经过设计掌握 Arduino 的使用, 并了解压力传感器的工作原理。4. 学会使用和查找设计有关的书籍和资料。5. 学会撰写课程设计总结报告, 培育阐述, 写作与表示能力。二、 设计要求1.测试技术基础的基本理论为指导, 将设计实验分为电路设计和编程, 电路设计是指将 Arduino 与压力传感器连接起来, 并连接其它模块设计出超重警报器的装置; 编程指经过 Arduino 软件对系统发出指令实现物体超重时发出警报声和液晶屏显示的双提醒的功能。2.使用 Arduino, 并了解压力传感器的原理。3.学会使用液晶屏和分辨率的调整以及对整个测试系统的调试。三、 设计任务设计一个测试物体重量的电路, 测定物体重量并推断该物体是否超重, 经过放大电路对信号进行放大, 并经过结论对其进行下载后可任意编辑相应的处理, 未超重则显示测得重量; 超重则液晶屏显示超重蜂鸣器响。四、 电路的总体结构1. 电路的总体功能框图, 如图 1 所示。图 1 功能框图2.图中所使用的 AD 转换模块是个 24bit 的 AD 模块, 24bit 的AD 读出来的值为 0-16777216( 2 的 24 次方) , 假如用 5v 是基准电 压 , 则 其 中 AD 值 的 1 表 示 5/16777216=0.000298mV, 因 此24bit 的 AD 去读取 mv 左右的变化完全能够。其内部自带放大, 能够把输入信号放大 128 倍, 然后再做处理。3、 LCD1602 液晶显示屏, 能够同时显示 16x2 即 32 个字符带质量物体压力传感器Arduino蜂鸣器液晶显示屏AD 模...
