单元七钢材表面处理及船舶二次除锈工艺

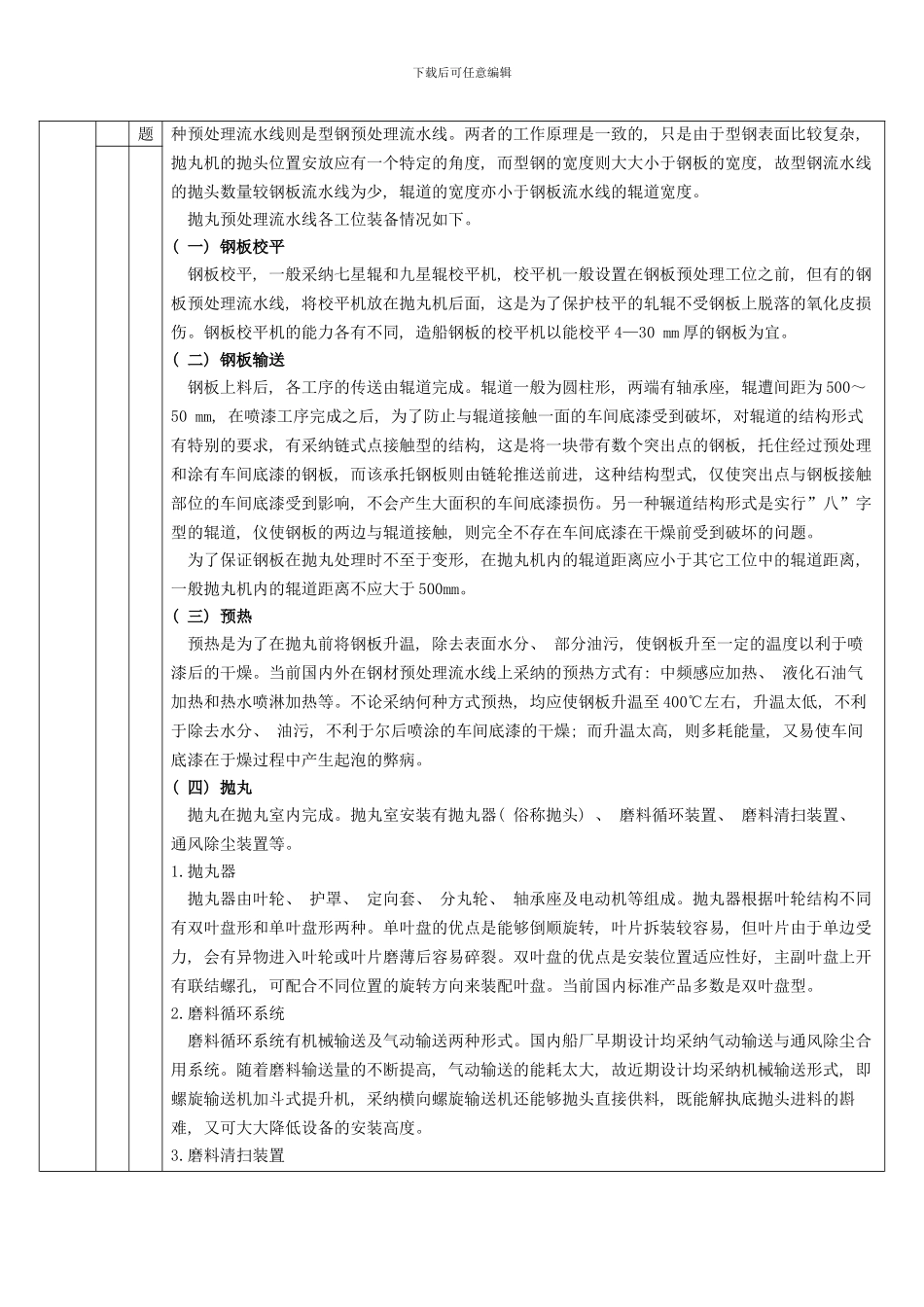

下载后可任意编辑第七单元 钢材表面处理及船舶二次除锈工艺教学课题钢材表面处理及船舶二次除锈工艺计划课时6教学目标1.掌握喷丸除锈工艺、 酸洗工艺、 磷化工艺的原理及操作要领; 2.掌握二次除锈的工艺方法及操作要领; 3.了解钢材预处理流水线不同工位的作用及二次除锈的质量要求教学重点1. 喷丸除锈工艺、 酸洗工艺、 磷化工艺的原理及操作要领; 2. 二次除锈的工艺方法及操作要领; 3.二次除锈工艺的质量要求。教学难点喷丸除锈工艺、 酸洗工艺、 磷化工艺的原理教学方法讲授法, 分组讨论法, 演示法。教学手段经过课件多媒体教学本讲主题1.钢材预处理流水线及主要工艺参数; 2. 喷丸除锈工艺、 酸洗工艺、 磷化工艺的原理及操作要领; 3. 二次除锈的工艺方法及操作要领; 4. 二次除锈工艺的质量要求; 5.涂装前表面清理及主要工艺参数。教学过程环节方式教学内容一引入实例简单介绍钢材预处理流水线, 引出本单元的教学内容二提出问题1.船舶钢材表面处理方式有那些? 2.如何判定二次除锈工艺的质量?三提出要求1.掌握喷丸除锈工艺、 酸洗工艺、 磷化工艺的原理及操作要领; 2.掌握二次除锈的工艺方法及操作要领; 3.了解钢材预处理流水线不同工位的作用及二次除锈的质量要求。四分析解答问一、 钢材预处理流水线及主要工艺参数当前, 船舶钢材表面处理方式主要为: 原材料抛丸预处理并涂装车间底漆, 喷丸处理, 酸洗及磷化处理。抛丸处理的效率很高, 可在密闭的条件下进行, 配以粉尘吸收装置则不会福染环境。另一下载后可任意编辑题种预处理流水线则是型钢预处理流水线。两者的工作原理是一致的, 只是由于型钢表面比较复杂, 抛丸机的抛头位置安放应有一个特定的角度, 而型钢的宽度则大大小于钢板的宽度, 故型钢流水线的抛头数量较钢板流水线为少, 辊道的宽度亦小于钢板流水线的辊道宽度。 抛丸预处理流水线各工位装备情况如下。( 一) 钢板校平钢板校平, 一般采纳七星辊和九星辊校平机, 校平机一般设置在钢板预处理工位之前, 但有的钢板预处理流水线, 将校平机放在抛丸机后面, 这是为了保护枝平的轧辊不受钢板上脱落的氧化皮损伤。钢板校平机的能力各有不同, 造船钢板的校平机以能校平 4—30 mm 厚的钢板为宜。( 二) 钢板输送钢板上料后, 各工序的传送由辊道完成。辊道一般为圆柱形, 两端有轴承座, 辊遭间距为 500～50 mm, 在喷漆工序完成之后, 为了防止与辊道接触一面的车间底漆受到破坏, 对...
