单层单跨工业厂房设计计算书样本

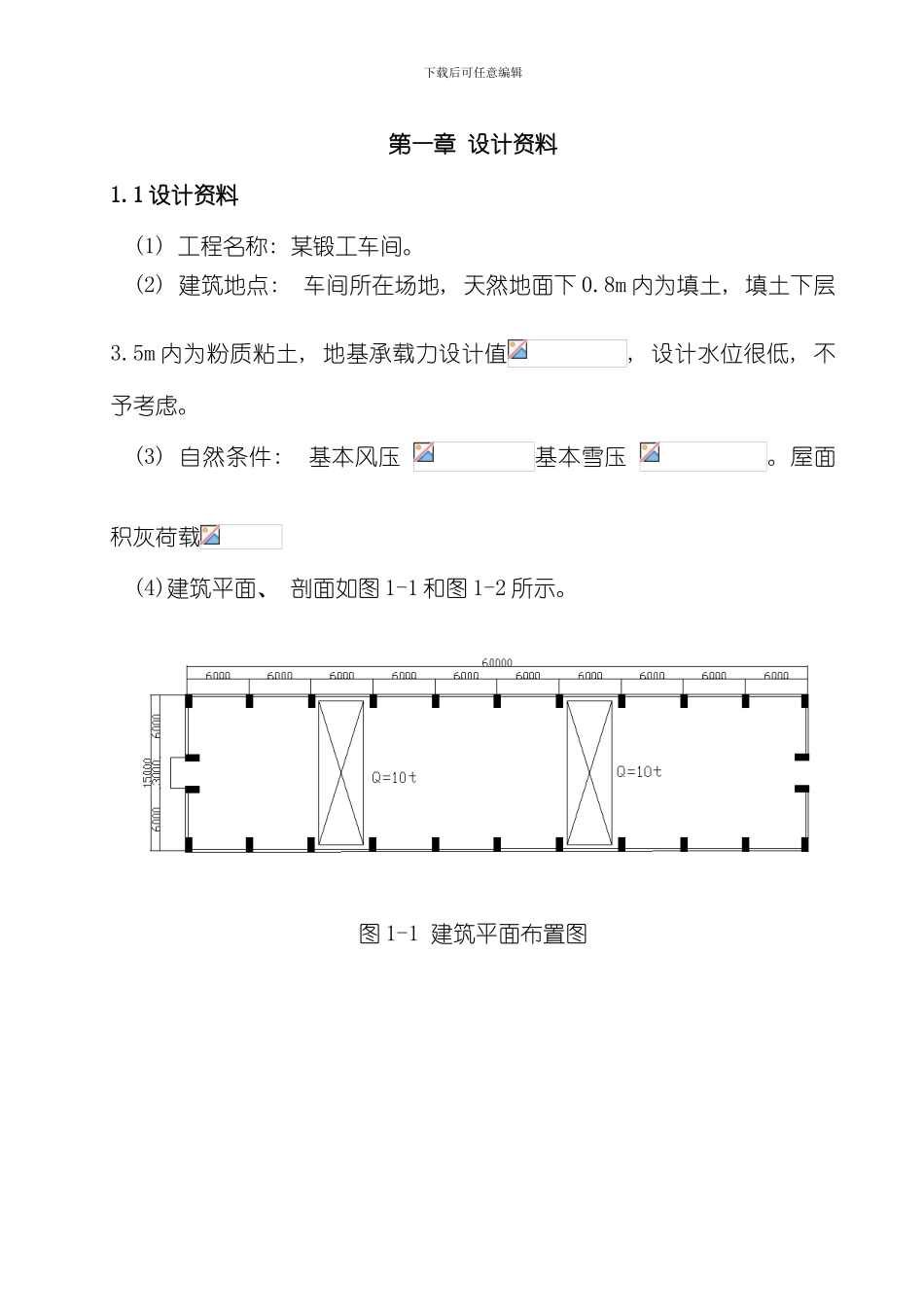

下载后可任意编辑下载后可任意编辑第一章 设计资料1.1 设计资料(1) 工程名称: 某锻工车间。(2) 建筑地点: 车间所在场地, 天然地面下 0.8m 内为填土, 填土下层3.5m 内为粉质粘土, 地基承载力设计值, 设计水位很低, 不予考虑。(3) 自然条件: 基本风压 基本雪压 。屋面积灰荷载(4)建筑平面、 剖面如图 1-1 和图 1-2 所示。图 1-1 建筑平面布置图下载后可任意编辑 图 1-2 I-I 剖面图第二章 厂房标准构件及排架柱材料选用2.1 厂房中标准构件选用情况2.1.1 屋面做法两毡二油防水层上铺小石子: 0.35kN/m20mm 水泥沙浆找平层: 0.4kN/m100mm 珍珠岩保温层: 0.5kN/m一毡二油隔气层: 0.05kN/m20mm 水泥沙浆找平层: 0.4kN/m合计: 屋面活荷载: 下载后可任意编辑屋面外荷载: 屋面板采纳 G410( 一) 标准图集: 1.5m×6m 预应力混凝土屋面板( 卷材防水) 中间跨: YWB—2II边 跨: YWB—2IIS允许外荷载: 板自重: 灌缝重: 2.1.2 檐口板、 嵌板檐口板、 嵌板采纳 G410( 二) 标准图集体。中间跨: YWB—1边 跨: YWB—1S允许外荷载: 2.50kN/m板自重: 1.65kN/m灌缝重: 0.10kN/m2.1.3 屋架屋架采纳 G415( 一) 标准图集的预应力混凝土折线型屋架( YWJ—24—1Ba) 允许外荷载: 4.00kN/m屋架自重: 天沟板天沟板采纳 G410( 三) 标准图集。下载后可任意编辑中间跨: TGB77中间跨左开洞: TGB77—1b中间跨右开洞: TGB77—1a端跨左开洞: TGB77—1sb端跨右开洞: TGB77—1sb允许荷载: 3.05kN/m构件自重: 1.90kN/m2.1.42.1.5 吊车梁吊车梁选用 G323( 二) 标准图集,中级工作制备, 两台起重量为 10t的吊车, ,选用吊车梁: 中间跨:DL—8Z,边跨 DL—8B: 构件自重: 。 吊车轨道联接选用 G325 标准图集,中级吊车自重: 。2.2 排架柱材料选用(1) 混凝土: 采纳 C30。(2) 钢筋: 纵向受力钢筋采纳HRB335级。(3) 箍筋: 采纳 HPB235 级。(4) 型钢及预埋铁板均采纳 HRB235,HPB235。第三章 排架柱高与截面计算下载后可任意编辑3.1 排架柱高计算由吊车资料表可查得: H＝1876mm,轨顶垫块高为 200mm。 牛腿顶面标高 ＝轨顶标高－吊车梁－轨顶垫块高 ＝9.000－1.200－0.200 ＝7.600m(取 7.800m) 柱顶标高 ＝牛腿顶面标高+吊车梁高+轨顶垫块高+H+0.3 ＝7.800+1.200+0.200+1.876+0.3 ＝11.376m (规取 12.00000m)上柱高 ＝柱顶标高－牛腿顶面标高＝12.000-7.800=4.200m全柱高＝...
