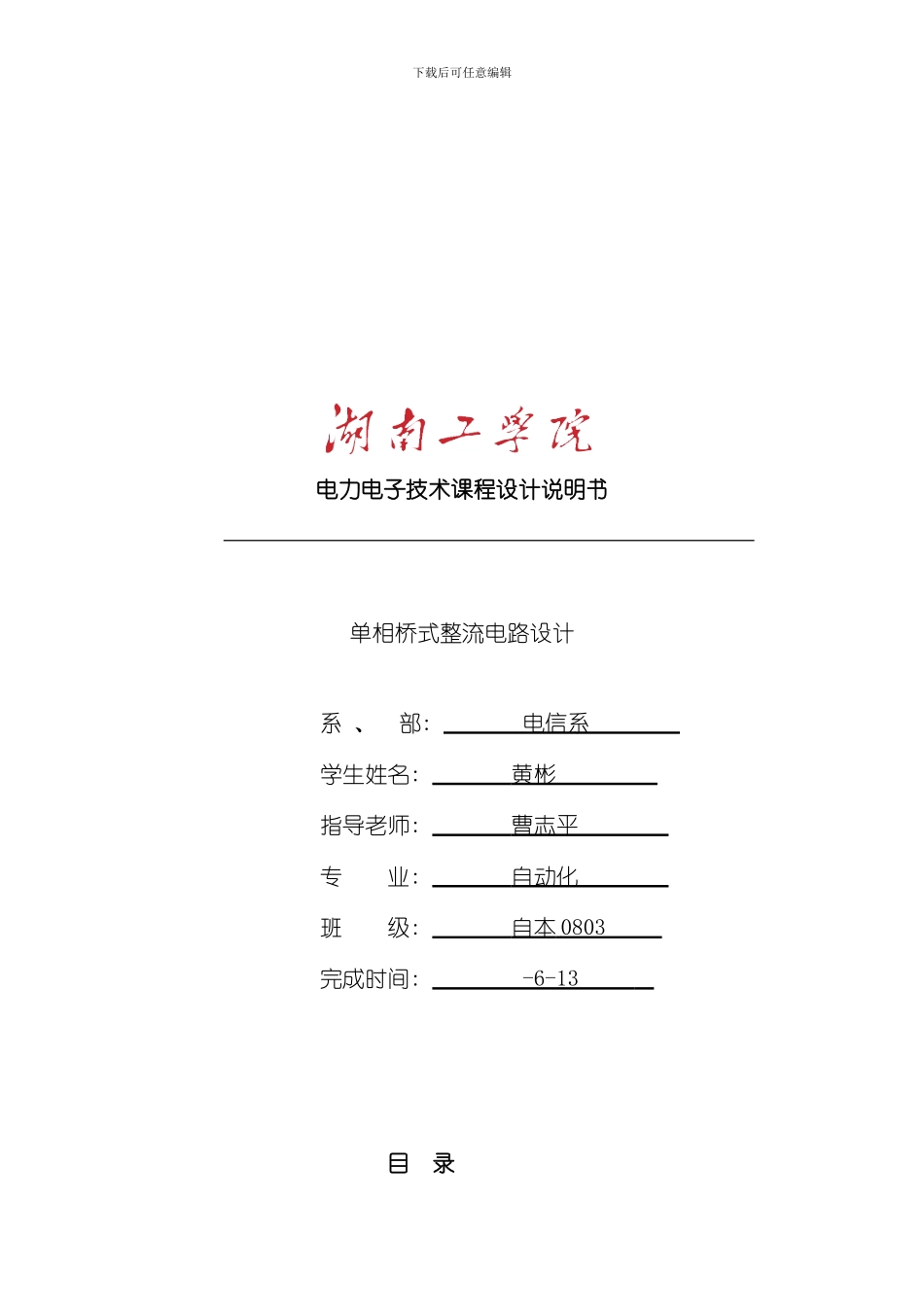

下载后可任意编辑 电力电子技术课程设计说明书 单相桥式整流电路设计 系 、 部: 电信系 学生姓名: 黄彬 指导老师: 曹志平 专 业: 自动化 班 级: 自本 0803 完成时间: -6-13 目 录下载后可任意编辑1. 设计任务说明…………………………………………………………3.2. 方案选择………………………………………………………………4 2.1 器件的介绍………………………………………………………4 2.2 整流电路的比较…………………………………………………63. 辅助电路的设计………………………………………………………93.1 驱动电路的设计……………………………………………93.2 保护电路的设计……………………………………………133.3 过压保护……………………………………………………143.4 电流上升率、 电压上升率的抑制保护……………………154. 主体电路的设计………………………………………………………164.1 主要电路原理及说明……………………………………………164.2 感性负载可控整流电路…………………………………………164.3 主电路的设计……………………………………………………17下载后可任意编辑4.5 主要元器件的说明………………………………………………184.5 性能指标分析……………………………………………………204.6 元器件清单………………………………………………………215. 设计总结……………………………………………………………226. 参考文献……………………………………………………………23一.单相桥式整流电路设计说明1.设计任务和要求: ( 1) 设计任务: 1、 进行设计方案的比较, 并选定设计方案; 2、 完成单元电路的设计和主要元器件说明; 3、 完成主电路的原理分析,各主要元器件的选择; 4、 驱动电路的设计,保护电路的设计; ( 2) 设计要求: 下载后可任意编辑1、 单相桥式相控整流的设计要求为: 1).负载为感性负载,L=700mH,R=500 欧姆. 2、 技术要求: (1). 电网供电电压为单相 220V; (2). 电网电压波动为+5%--10%; (3). 输出电压为 0~100V. 下载后可任意编辑二.方案的选择 单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路, 它们所连接的负载性质不同就会有不同的特点。下面分析两种单相桥式整流电路在带电感性负载的工作情况。 单相半控整流电路的优点是: 线路简单、 调整方便。弱点是: 输出电压脉...
