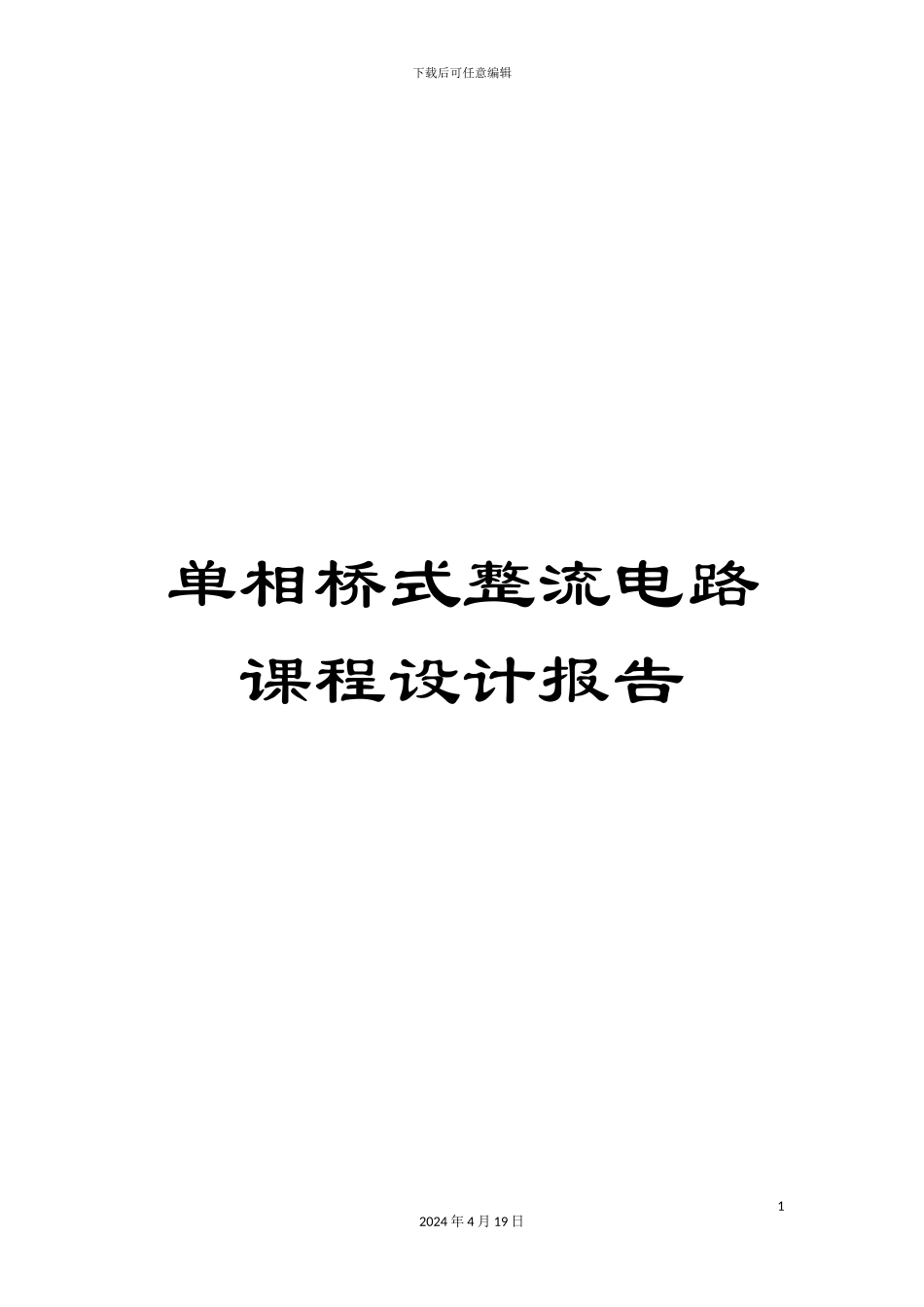

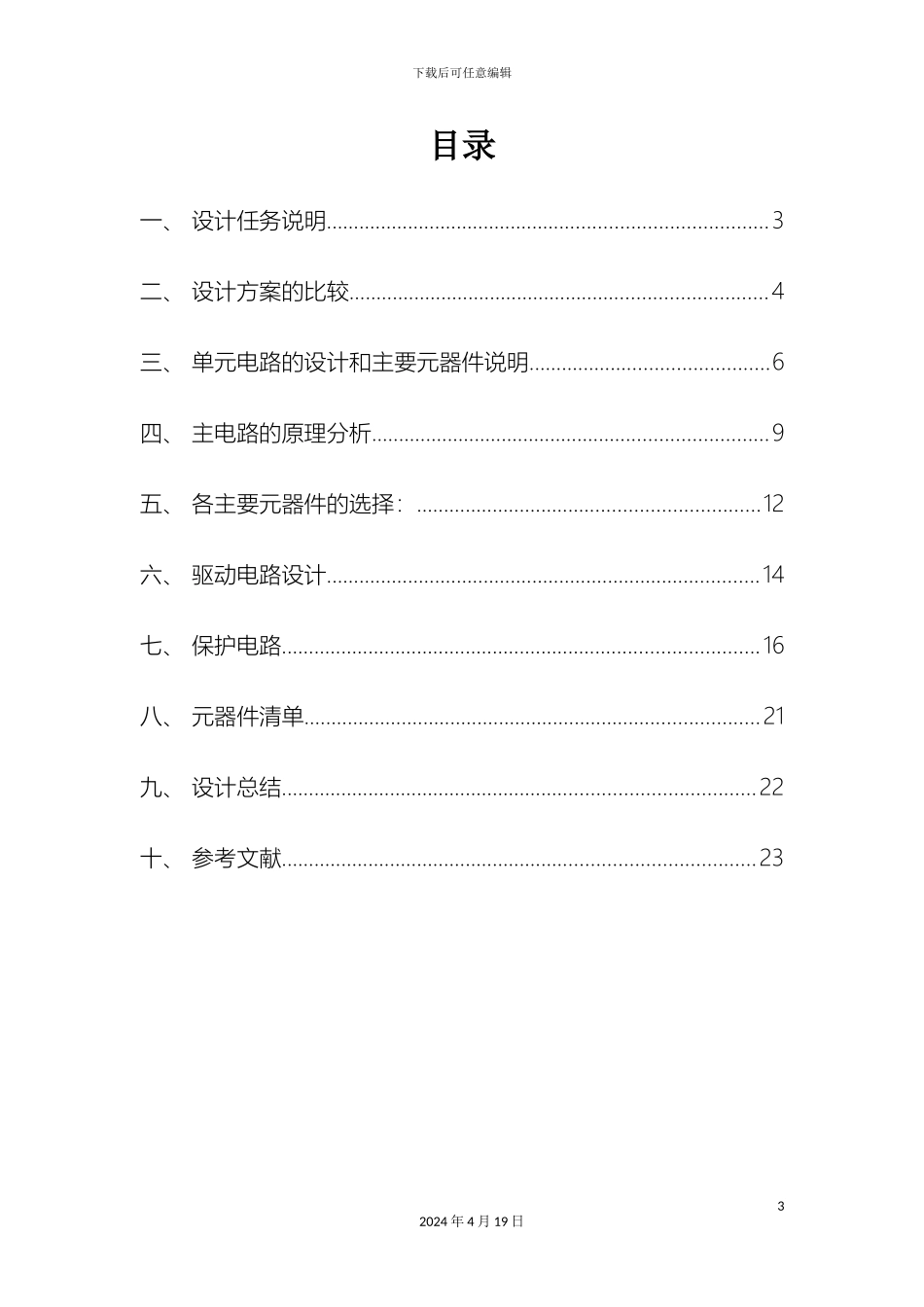

下载后可任意编辑单相桥式整流电路课程设计报告12024 年 4 月 19 日下载后可任意编辑电力电子课程设计报告22024 年 4 月 19 日下载后可任意编辑目录一、 设计任务说明.................................................................................3二、 设计方案的比较.............................................................................4三、 单元电路的设计和主要元器件说明............................................6四、 主电路的原理分析.........................................................................9五、 各主要元器件的选择：...............................................................12六、 驱动电路设计................................................................................14七、 保护电路........................................................................................16八、 元器件清单....................................................................................21九、 设计总结.......................................................................................22十、 参考文献.......................................................................................2332024 年 4 月 19 日下载后可任意编辑一、设计任务说明1. 设计任务：1)进行设计方案的比较，并选定设计方案；2)完成单元电路的设计和主要元器件说明；3)完成主电路的原理分析，各主要元件的选择；4)驱动电路的设计，保护电路的设计；5)利用仿真软件分析电路的工作过程；2. 设计要求：1)单相桥式相控整流的设计要求为：负载为感性负载，L=700mH，R=500Ω2)技术要求：A.电网供电电压为单相 220V；B.电网电压波动为 5%——10%；C.输出电压为 0——100V;42024 年 4 月 19 日下载后可任意编辑二、设计方案的比较单相桥式整流电路有两种方式，一种是单相桥式全控整流电路，一种是单相桥式半控整流电路。主要方案有三种：方案一：采纳单相桥式全控整流电路，电路图如下：对于这个电路，每一个导电回路中有两个晶闸管，即用两个晶闸管同时导通以控制导电的回路，不需要续流二极管，不会出现失控现象，整流效果好，波形稳定。变压器二次绕组不含直流重量，52024 年 4 月 19 日下载后可任意编辑不会出现变压器直流磁化的问题，...
