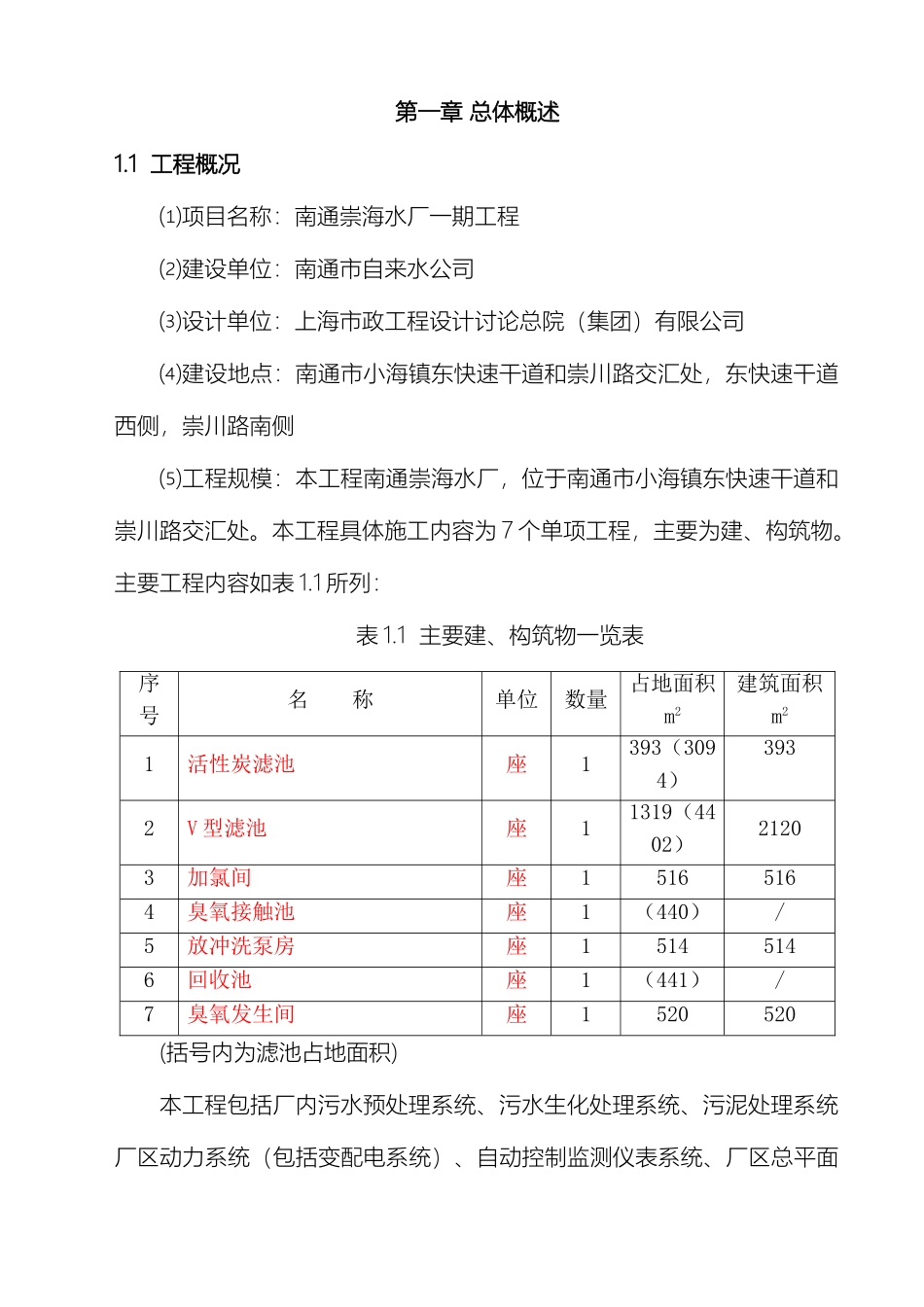

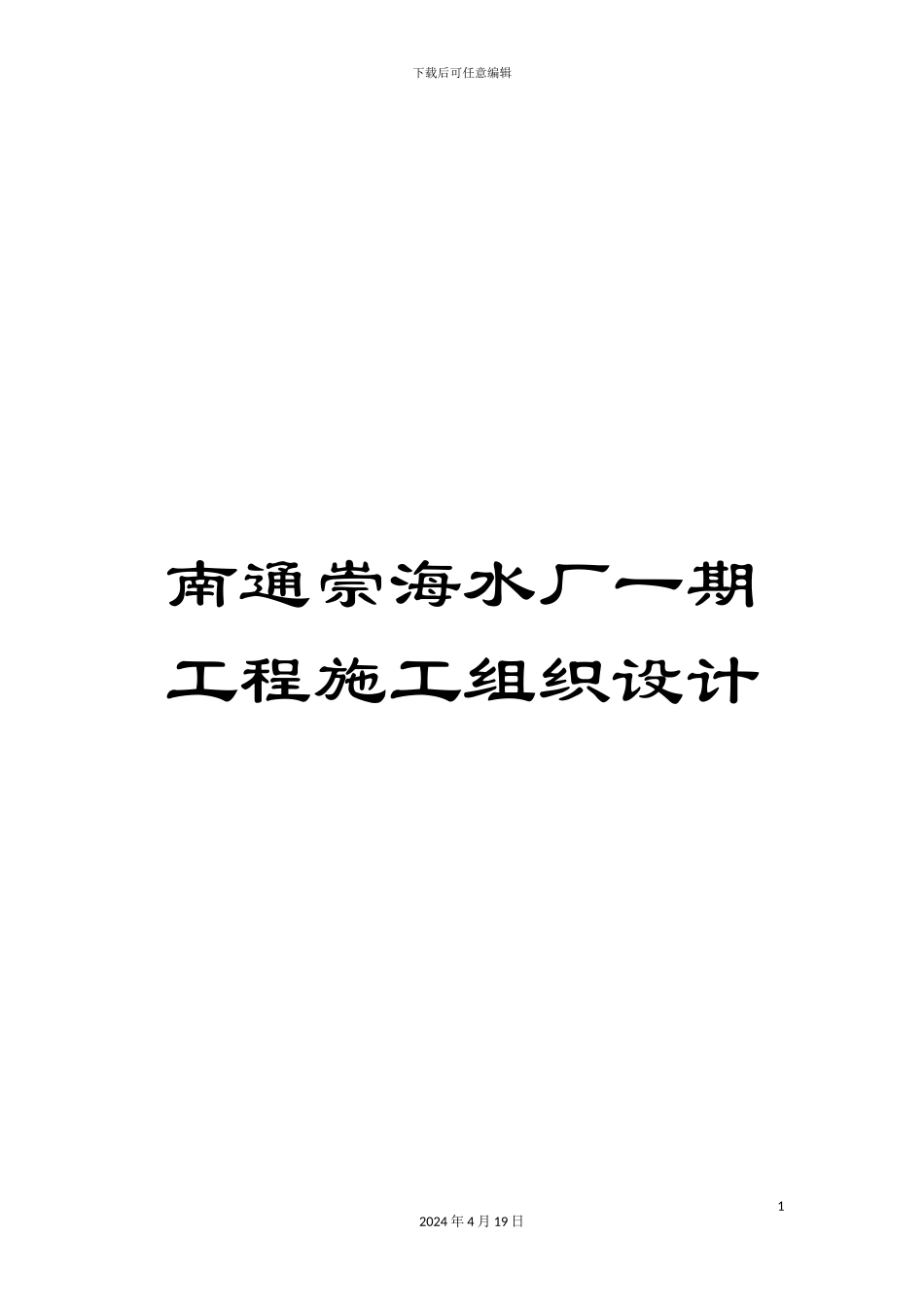

下载后可任意编辑南通崇海水厂一期工程施工组织设计12024 年 4 月 19 日第一章 总体概述1.1 工程概况⑴项目名称:南通崇海水厂一期工程⑵建设单位:南通市自来水公司⑶设计单位:上海市政工程设计讨论总院(集团)有限公司⑷建设地点:南通市小海镇东快速干道和崇川路交汇处,东快速干道西侧,崇川路南侧⑸工程规模:本工程南通崇海水厂,位于南通市小海镇东快速干道和崇川路交汇处。本工程具体施工内容为 7 个单项工程,主要为建、构筑物。主要工程内容如表 1.1 所列:表 1.1 主要建、构筑物一览表序号名 称单位数量占地面积m2建筑面积m21活性炭滤池座1393(3094)3932V 型滤池座11319(4402)21203加氯间座15165164臭氧接触池座1(440)/5放冲洗泵房座15145146回收池座1(441)/7臭氧发生间座1520520(括号内为滤池占地面积)本工程包括厂内污水预处理系统、污水生化处理系统、污泥处理系统厂区动力系统(包括变配电系统)、自动控制监测仪表系统、厂区总平面下载后可任意编辑及配套设施(含前期三通一平和厂区绿化)等1.2 施工条件环境特征及现场施工条件(1)地形、地貌情况 场地地貌属长江中下游冲击平原,场地地貌单一,地势平坦,相对高差较小。(2)场地岩土层描述: ①~1 杂填土:灰黄,松散,以粉土混粉质粘土为主。厚度 0.5~1.5m。①~1a 淤泥:黑色,流塑,主要分布在水塘底部,层厚 0.5~2.5m。①~1b 素填土混淤泥:灰~灰黑色,软~可塑,以淤泥质粉质粘土混粉土为主。层厚 1.2~1.5m。②~1 粉土夹粉质粘土:灰黄色,稍密,湿,以粉土为主,含少量铁锰质浸染斑点,干强度低,低韧性,无光泽,欠均质,层厚 0.7~3m。②~2 粉质粘土夹粉土:灰色,软塑,以粉质粘土为主,局部粉土多见,干强度、韧性低,层厚 0.5~3.9m。③ 粉土夹粉砂:青灰色,中密,饱和,以粉土为主局部夹少量粉砂薄层,干强度低、低韧性,层厚 0.8~2.6m。④粉砂夹粉土:青灰,中密,局部稍密,饱和,以粉砂为主,局部夹少量粉砂薄层,层厚 2.1~7.5m。⑤粉砂夹粉土:青灰,中密,饱和,以粉砂为主局部夹少量粉砂薄层。32024 年 4 月 19 日下载后可任意编辑层厚 1.3~4.4m。⑥粉砂:青灰,中密~密实,成分以石英、云母为主,具水平层理,尚均质。层厚 2.5~5.2m。⑦淤泥质粉质粘土夹粉土:灰,流塑,以粉质粘土为主,局部粘土、粉砂多见,层厚 0.7~3.6m⑧ 粉 土 夹 粉 砂 : 灰 色 , 中 塑 , 湿 , ...
